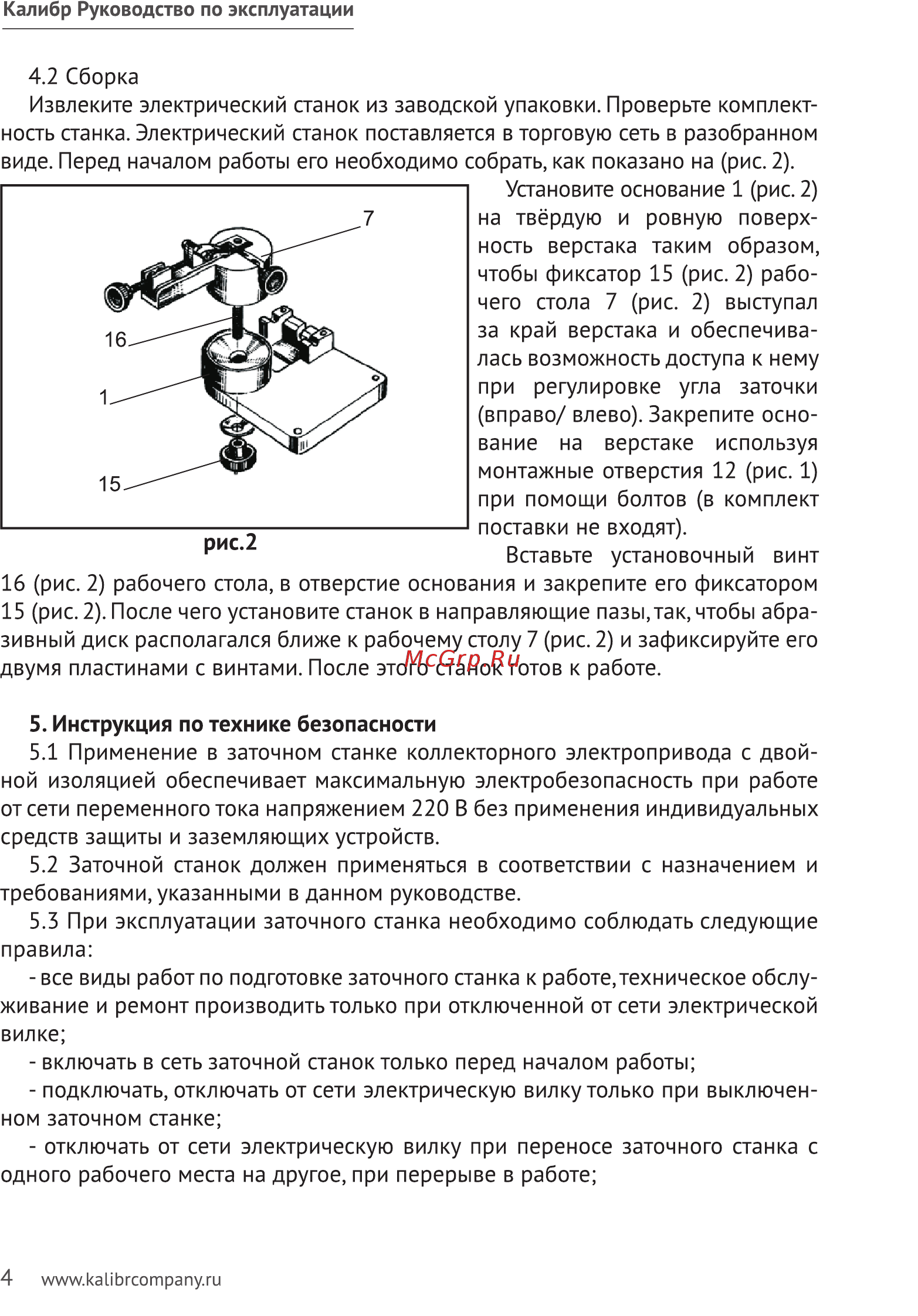

Калибр Руководство по эксплуатации 4 2 Сборка Извлеките электрический станок из заводской упаковки Проверьте комплект ность станка Электрический станок поставляется в торговую сеть в разобранном виде Перед началом работы его необходимо собрать как показано на рис 2 Установите основание 1 рис 2 на твёрдую и ровную поверх ность верстака таким образом чтобы фиксатор 15 рис 2 рабо чего стола 7 рис 2 выступал за край верстака и обеспечива лась возможность доступа к нему при регулировке угла заточки вправо влево Закрепите осно вание на верстаке используя монтажные отверстия 12 рис 1 при помощи болтов в комплект поставки не входят Вставьте установочный винт 16 рис 2 рабочего стола в отверстие основания и закрепите его фиксатором 15 рис 2 После чего установите станок в направляющие пазы так чтобы абра зивный диск располагался ближе к рабочему столу 7 рис 2 и зафиксируйте его двумя пластинами с винтами После этого станок готов к работе 5 Инструкция по технике безопасности 5 1 Применение в заточном станке коллекторного электропривода с двой ной изоляцией обеспечивает максимальную электробезопасность при работе от сети переменного тока напряжением 220 В без применения индивидуальных средств защиты и заземляющих устройств 5 2 Заточной станок должен применяться в соответствии с назначением и требованиями указанными в данном руководстве 5 3 При эксплуатации заточного станка необходимо соблюдать следующие правила все виды работ по подготовке заточного станка к работе техническое обслу живание и ремонт производить только при отключенной от сети электрической вилке включать в сеть заточной станок только перед началом работы подключать отключать от сети электрическую вилку только при выключен ном заточном станке отключать от сети электрическую вилку при переносе заточного станка с одного рабочего места на другое при перерыве в работе 4 www kalibrcompany ru
