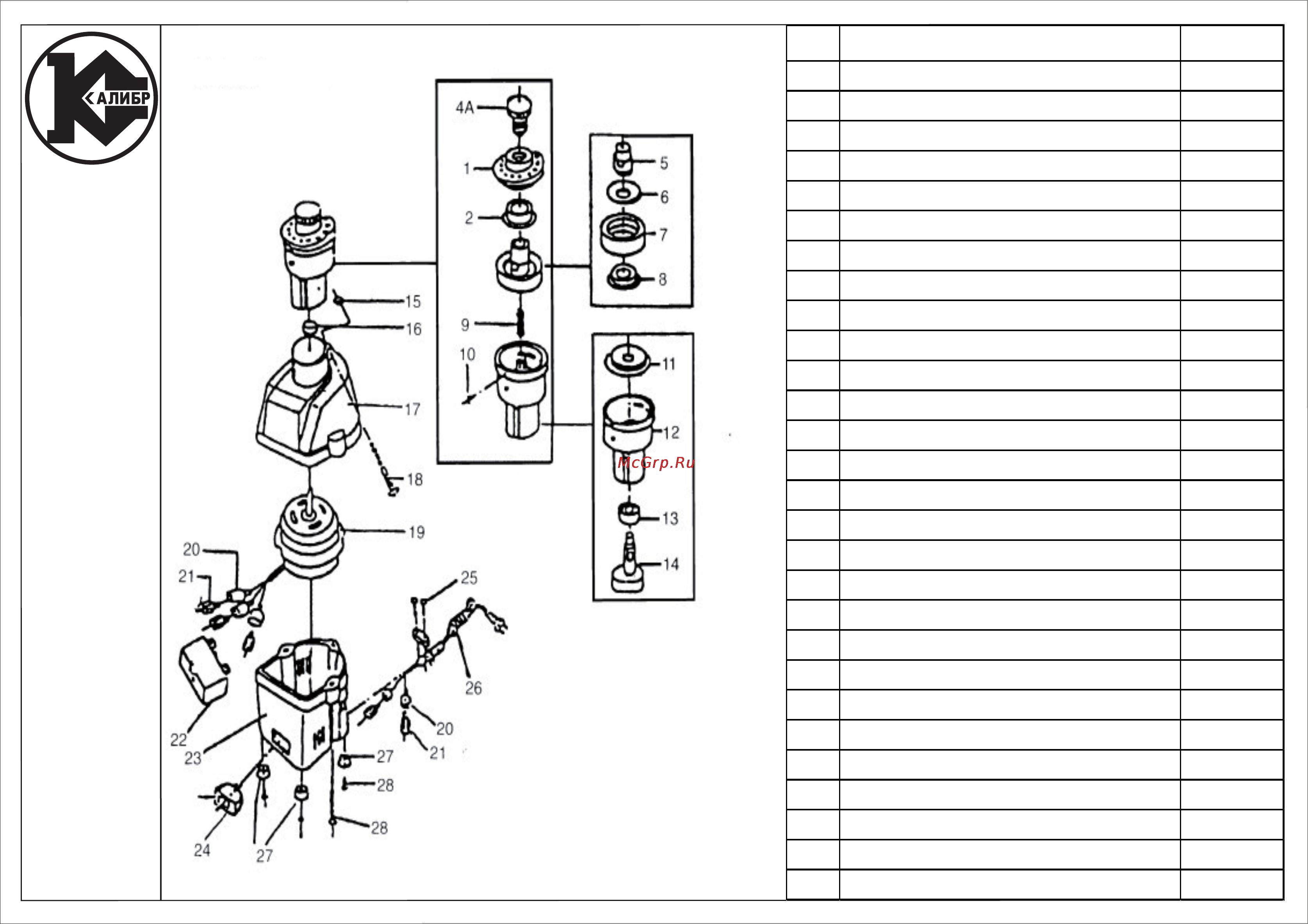

Калибр ЭЗС-70C Сборочный чертёж онлайн

Электрический заточной станок для свёрл

«Калибр ЭЗС-70С»

Поз. Наименование Артикул

4А Ручка регулировки ЭЗС70С.4А

1 Держатель-шаблон ЭЗС70С.01

2 Кольцо опорное ЭЗС70С.02

5 Винт зажимный ЭЗС70С.05

6 Шайба прижимная ЭЗС70С.06

7 Круг заточный ЭЗС70С.07

8 Шайба опорная ЭЗС70С.08

9 Пружина конусная ЭЗС70С.09

10 Винт ЭЗС70С.10

11 Крышка корпуса держателя * ЭЗС70С.11

12 Корпус держателя ЭЗС70С.12

13 Подшипник 6202RS У00023

14 Шпиндель ЭЗС70С.14

15 Гайка ЭЗС70С.15

16 Втулка соединительная ЭЗС70С.16

17 Крышка

двигателя ЭЗС70С.17

18 Болт ЭЗС70С.18

19 Двигатель ЭЗС70С.19

20 Колпачок изоляционный ЭЗС70С.20

21 Клемма ножевая ЭЗС70С.21

22 Конденсатор 2мкФ/450В (СВВ61) ЭЗС70С.22

23 Корпус двигателя ЭЗС70С.23

24 Выключатель JD-02A У03131

25 Винт ЭЗС70С.25

26 Кабель питания 2×0,75мм² с вилкой У01459

27 Ножка резиновая ЭЗС70С.27

28 Винт ЭЗС70С.28

* В данной модификации не применяется
