ном расстоянии.

- установите параллельный упор на направляющей.

- вставьте направляющую в отверстия в основании фрезера и закрепите

с помощью винтов крепления направляющей 12 (рис.9).

- при работе с параллельным упором, установите его с правой стороны

от устройства по направлению подачи.

7.6 Копировальный упор (К-3)

Копировальный упор позволяет с помощью простой фрезы профилиро-

вать кромку произвольной формы (рис.11).

- установите копировальный упор на направляющей.

- вставьте направляющую в отверстия в основании фрезера и закрепите

с помощью винтов крепленя направляющей.

- при работе с параллельным упором, установите его с правой стороны

от устройства по направлению подачи (рис.10).

7.7 Копировальная втулка (К-4)

- для установки копировальной втулки, выкрутите винты 18 (рис.12) на

основании фрезера 17 (рис.12) , вставьте втулку выступом вниз и закре-

пите винты.

- направляющая втулка закрывает фрезу. Это позволяет выполнять фре-

зерование с использованием шаблонов.

- закрепите шаблон на заготовке.

- расположите фрезер на поверхности шаблона и передвигайте его

таким образом, чтобы копировальная втулка двигалась по краю шаблона.

- втулка защитит шаблон от фрезы и позволит повторить его рисунок.

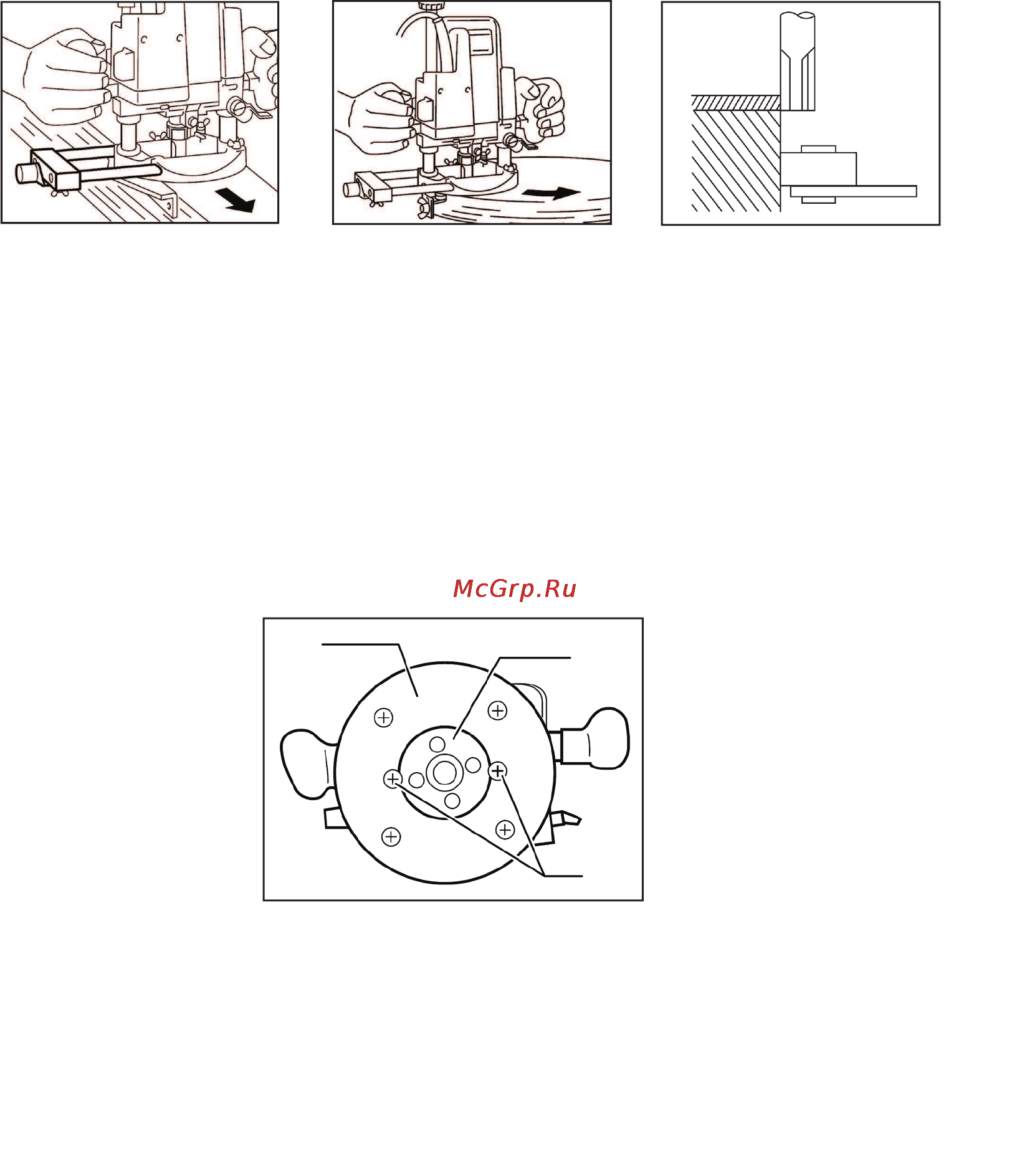

рис. 9 рис. 10 рис. 11

рис. 12

К - 4

- в условиях воздействия капель и брызг, на открытых площадках во

время снегопада или дождя;

- в случае повреждения штепсельной вилки или изоляции шнура питания;

- при неисправном выключателе или нечеткой его работе;

- при искрении щеток на коллекторе, которое сопровождается появле-

нием кругового огня на его поверхности;

- при появлении дыма или запаха, характерного для горящей изоляции;

- при появлении повышенного шума, стука или вибрации;

- при поломке или появлении трещин в корпусных деталях;

- при повреждении фрезы.

5.5 При работе фрезером НЕОБХОДИМО :

- избегать воздействия на фрезер прямых солнечных лучей большой

интенсивности;

- работать в защитных очках;

- принимать эффективные меры к удалению стружки и пыли из зоны

резания;

- при перемещении держать фрезер только за рукоятки;

- отключать машину от сети питания при перемещении его на новое

место работы, длительном перерыве или окончании работы (смены),

замене диска, а также его внезапной остановки вследствие прерывания

напряжения в сети электропитания, заклинивания диска или иных нару-

шений в работе.

5.6 При эксплуатации фрезера не требуется применение индивидуаль-

ных средств защиты от поражения электротоком: электробезопасность

фрезера обеспечена применением двойной изоляции в конструкции элек-

тродвигателя.

6. Подготовка фрезера к работе

Внимание! Запрещается начинать работу фрезером, не выпол-

нив требований по технике безопасности, указанных в разделе

5 настоящего руководства.

6.1 Продолжительность службы фрезера и его безотказная работа во

многом зависит от правильного обслуживания, своевременного устране-

ния неисправностей, тщательной подготовке к работе, соблюдения пра-

вил хранения.

6.2 После транспортировки фрезера в зимних условиях, в случае его

включения в помещении, необходимо выдержать его при комнатной тем-

пературе не менее 2-х часов до полного высыхания влаги.

6.3 Установка фрезы

Внимание! Перед установкой или снятием фрезы, убедитесь в том,

что фрезер выключен и отключён от сети.

- вставьте фрезу в цангу. Надавите на фиксатор вала 15 (рис.4) и, удержи-

вая вал в неподвижном состоянии, с помощью ключа 16 (рис.4), надёжно

затяните гайку крепле- ния фрезы.
