- при использовании фрез с меньшим диаметром хвостовика, исполь-

зуйте соответствующие цанги.

Внимание! не затягивайте гайку крепления фрезы при не вставлен-

ной фрезе или без переходной цанги , так как это приведёт к поврежде-

нию гайки.

6.4 Установка глубины фрезерования

Внимание! Перед регулировкой глубины фрезерования убедитесь в

том, что фрезер выключен и отключён от сети.

- установите фрезу.

- установите фрезер на ровную поверхность.

- выберите верхнее положение трёхпозиционного упора 6 (рис.5), для

этого потяните упор вверх и поверните.

- освободите рычаг блокировки 2 (рис.5) и опустите корпус фрезера

так, чтобы фреза коснулась поверхности заготовки. Заблокируйте рычаг

2 (рис.5).

- зафиксируйте верхнее положение фрезера с помощью пластиковой

гайки 8 (рис.6).

- для быстрого перемещения винта глубины фрезерования 3 (рис.5)

вверх-вниз, нажмите на кнопку 5 (рис.5). Тонкая регулировка достигается

поворотом винта глубины фрезерования (1,5 мм. за оборот).

- подгоните винт глубины фрезерования 3 (рис.5) и винт высоты упора 7

(рис.5) впритык друг к другу. Это будет нулевое положение. Постарайтесь

сделать так, чтобы оно соответствовало целому числу на шкале 4 (рис.3),

это облегчит замеры при установке глубины фрезеровани.

- выберите среднее положение трёхпозиционного упора 6 (рис.5).

- установите винт глубины фрезерования 3 (рис.5) на необходимую

величину. Отталкивайтесь от нулевого показателя.

Внимание! Если нулевой показатель равен цифре 20 на шкале, и необ-

ходимо установить глубину фрезерования 10 мм, то устанавливаем винт

глубины фре-зерования на цифру 30 на шкале.

- подгоните винт высоты упора 7 (рис.5) к винту глубины фрезерования

3 (рис.5) впритык.

- по принципу, изложенному выше настройте вторую фиксированную

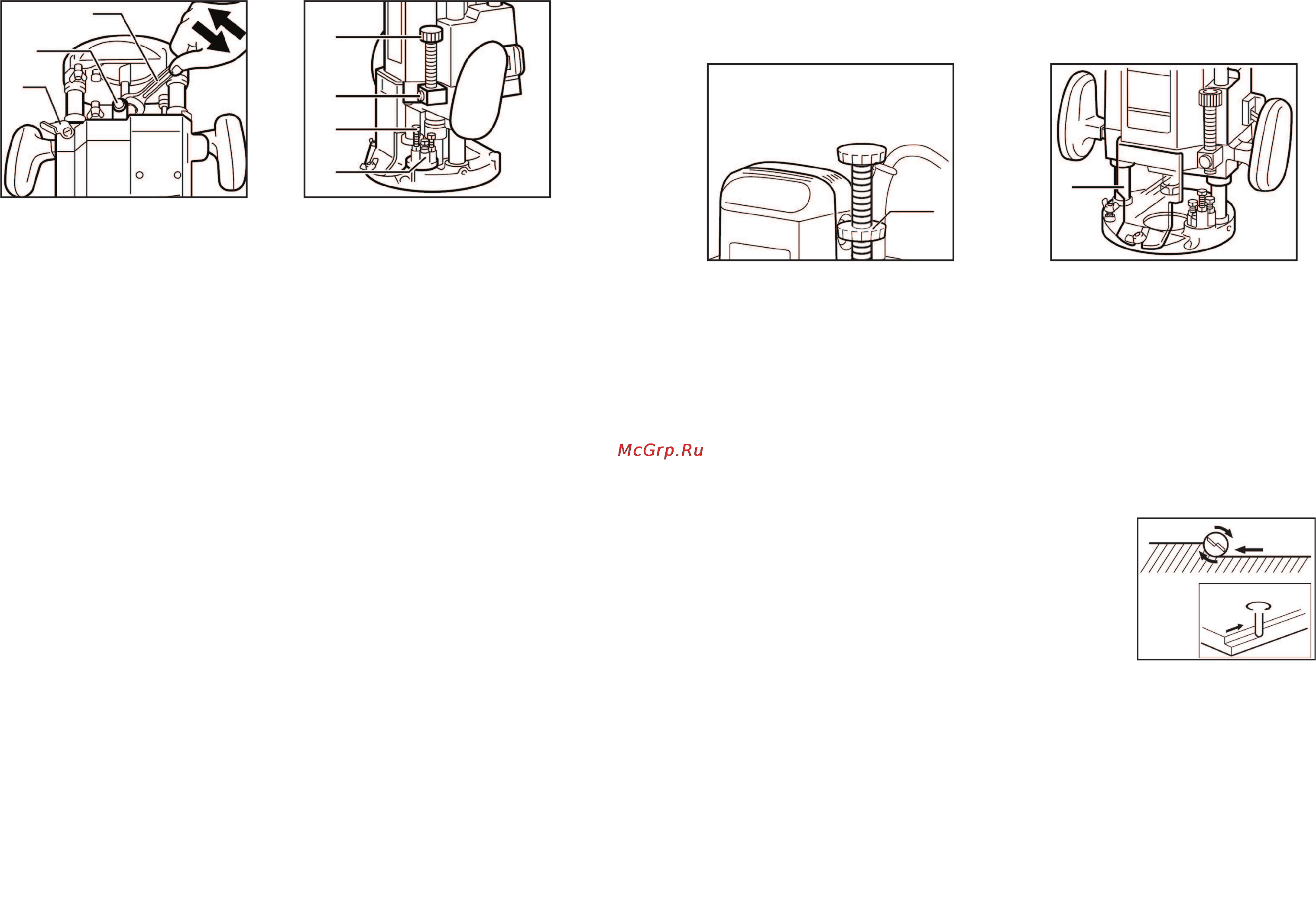

рис. 4 рис. 5

глубину фрезерования.

- верните винт глубины фрезерования 3 (рис.5) в положение, зафикси-

рованное ранее как нулевое.

- переставляя трёхпозиционный упор между средним и нижним поло-

жением , выбирайте режим работы с необходимой глубиной.

6.5 Включение и выключение фрезера

- перед включением фрезера убедитесь в том, что шпиндель свободно

вращается и не заблокирован.

- для включения фрезера установите выключатель в положение “ON”.

- для выключения фрезера установите выключатель в положение “OFF”.

7. Работа с фрезером

7.1 Перед началом фрезерования убедитесь, что при освобождении

рычага фиксатора, корпус фрезера автоматически возвращается в верхнее

положение, и фреза не выступает за пределы основания фрезера. Убеди-

тесь, что защитный экран 10 (рис.7) установлен правильно.

7.2 Расположите фрезер на поверхности заго-

товки и включите его. Освободите рычаг фиксатора

и медленно опускайте инструмент вниз до достиже-

ния им заданной глубины. Затем двумя руками пере-

двигайте фрезер вперёд. При фрезеровании углов

поверхность образца должна находиться слева от

фрезы по направлению подачи (рис. 8).

7.3 Перемещайте фрезер равномерно по заготовке.

Слишком быстрое перемещение может привести к плохому качеству реза,

а также к повреждению фрезы или фрезера. Слишком медленное переме-

щение может привести к сколам и нагару на кромке реза.

7.4 Рекомендуется произвести пробный резна ненужной заготовке, это

позволит заранееувидеть результат работы и поможет правиль-но настро-

ить параметры реза.

7.5 Параллельный упор (К-2)

Параллельный упор (рис.9) служит для прямолинейного фрезерования

кромок и канавок, параллельно ровному краю заготовки, на определён-

рис. 6 рис. 7

вид сверху

рис. 8
