Позиция Наименование Кол-во штук

1 Базовое устройство 1

2 Колено колеса 1

3 Ось колеса 1

4 Упор 2

5 Винт М 6*60 2

6 Гайка М 6 2

7 Винт К 50*50 2

8 Колесо 2

9 Пробка 2

10 Штифт 2

11 Покрышка 2

12 Жёлоб 1

13 Резиновая воронка 1

14 Воронка 1

15 Винт К 60*18 3

16 Отвёртка 1

17 Комбинированный ключ 1

18 Сезонный инструмент 1

19 Ключ TORX 1

20 Резьбовая заглушка 2

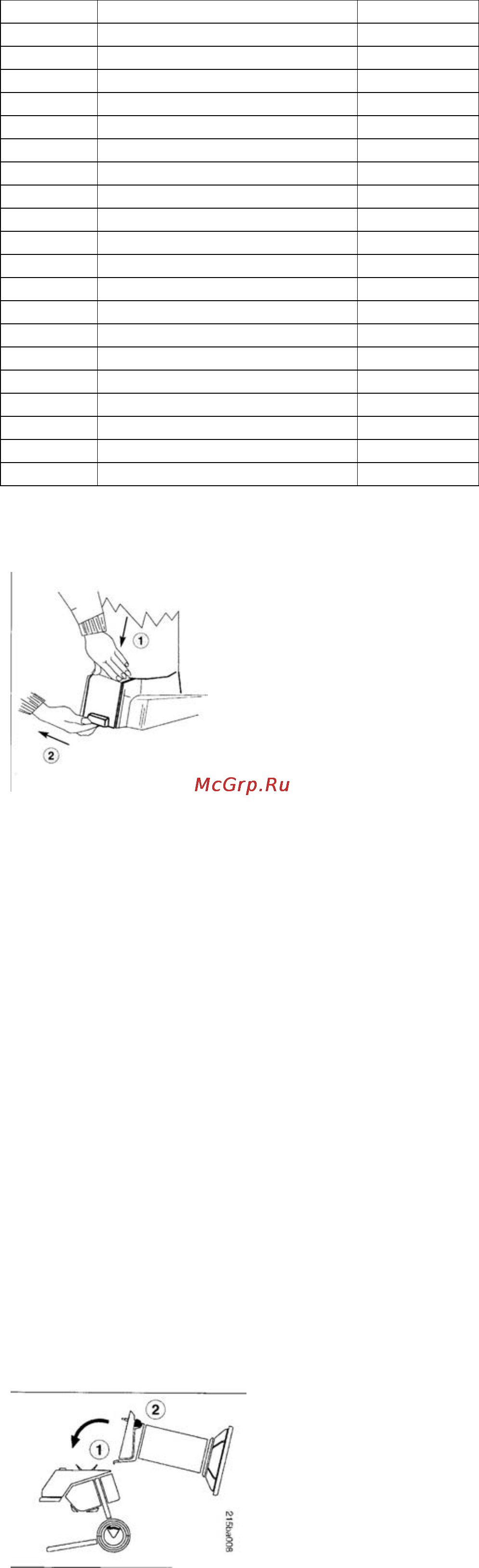

Как открыть инструментальный ящик

Необходимый для монтажа инструмент находится в инструментальном ящике.

Как открыть инструментальный ящик:

1. Нажмите одной рукой на крышку.

2. Другой рукой снимите крышку.

Монтаж

1. Монтаж базового устройства

Соедините базовое устройство 1 с опорной подставкой 2 и затяните винты 7 сначала легко с помощью ключа

TORX 19.

Затем монтируйте ось колеса 3 и упор 4 на опорную подставку 2 с помощью винтов 5 и гаек 6. (Комбинированный ключ 17).

На ось колеса 3 монтируются колёса 8 и пробки 9. Пробки 9 фиксируются посредством забивания молотком

штифтов 10.

Затем вставьте обе покрышки 11 на колёса 8 и поставьте агрегат на ровную поверхность.

После этого крепко затяните винты 7. (Ключ TORX).

2. Монтаж воронки

Наденьте резиновую воронку 13 и воронку 14 на жёлоб 12 и закрепите данные части с помощью винта 15, используя отвёртку

16.

3. Монтаж резьбовых заглушек

1. Вставьте резьбовую заглушку 20 в удлинённое отверстие.

2. С силой ввинтите резьбовую заглушку полностью.

4. Навешивание жёлоба

1. Вставьте в базовое устройство 1 жёлоб 12 на шарнире и закрепите его.

2. Одновременно крепко затяните обе резьбовые заглушки.
