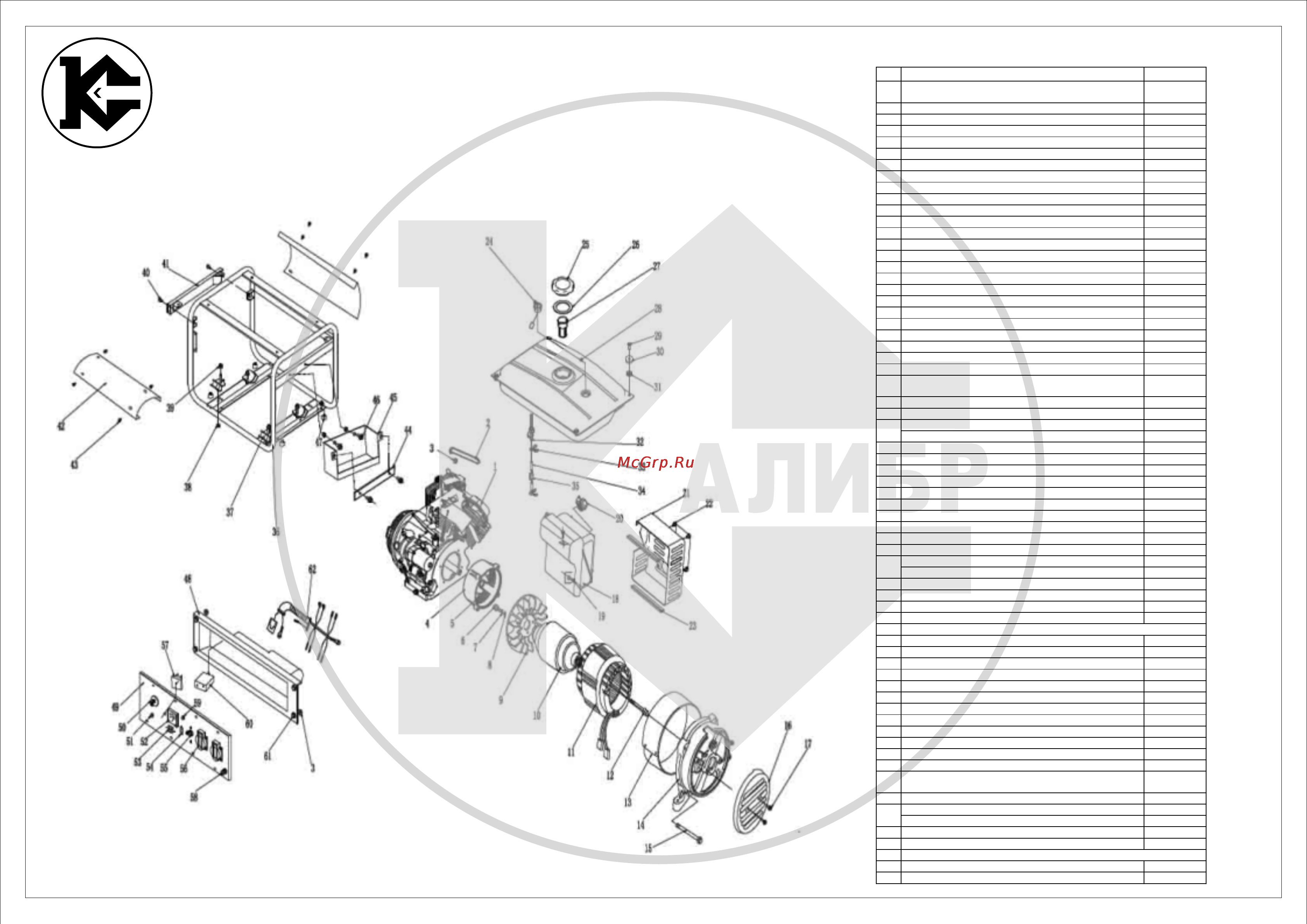

Калибр БЭГ-5511А Сборочный чертёж онлайн
БЭГ-5511А
АЛИБР
Поз. Наименование Артикул
1
Двигатель бензиновый 188F (HP390) Схема
двигателя в разделе Бензиновые двигатели
БЭГ5511А.01
2 Накладка антивибрационная БЭГ5511А.02
3 Гайка с фланцем М6 БЭГ5511А.03
4 Фланец передний БЭГ5511А.04
5 Болт с фланцем М8×20 БЭГ5511А.05
6 Винт М6×16 БЭГ5511А.06
7 Шайба пружинная 6 БЭГ5511А.07
8 Шайба 6 БЭГ5511А.08
9 Крыльчатка генератора (под 4 винта) У03388
10 Якорь (AVR) БЭГ5511А.10
11 Статор (AVR) БЭГ5511А.11
12 Болт с фланцем М10×1,25×230 БЭГ5511А.12
13 Защита статора БЭГ5511А.13
14 Фланец задний У02021
14а Плата AVR 5kW.080428ТТ09-2А У03324
14б Щеткодержатель + щетки У02313
15 Болт с фланцем М8×105 БЭГ5511А.15
16 Крышка фланца заднего БЭГ5511А.16
17 Болт с фланцем М6×10 БЭГ5511А.17
18 Глушитель (в схеме двигателя 188F) БЭГ5511А.18
19 Болт с фланцем М6×16 БЭГ5511А.19
20 Искрогаситель БЭГ5511А.20
21 Защита глушителя (в схеме двигателя 188F) БЭГ5511А.21
22 Болт с фланцем М6×8 БЭГ5511А.22
23 Прокладка антивибрационная резиновая БЭГ5511А.23
24
Указатель уровня топлива дл. штанги
55,75,110,120,128,140мм
У01493
25 Крышка топливного бака БЭГ5511А.25
26 Прокладка крышки БЭГ5511А.26
Крышка топл.бака большая Ø98 (57-68-91) У01650
Крышка топливного бака малая Ø85 (57-68-80) У02004
27 Фильтр заливной горловины топливного бака Ø50 У00724
28 Бак топливный БЭГ5511А.28
29 Болт с фланцем М6×25 БЭГ5511А.29
30 Шайба 6 БЭГ5511А.30
31 Втулка резиновая БЭГ5511А.31
32 Кран топливный со штуцером У03081
33 Хомут топливопровода Ø8-10 У01491
34 Топливопровод 4×8×90,135, 150,180,195,210,310мм У03332
35 Фильтр топливный У02014
36 Рама БЭГ5511А.36
Опора резиновая (ширина 55) У03329
Опора резиновая (ширина 35) У03322
38 Гайка с фланцем М8 БЭГ5511А.38
39 Гайка с фланцем М10×1,25 БЭГ5511А.39
40 Болт с фланцем М8×16 БЭГ5511А.40
41 Опора топливного бака левая БЭГ5511А.41
42
43 Болт с фланцем М6×12 БЭГ5511А.43
44 Планка прижимная БЭГ5511А.44
45 Место установочное аккумулятора У00721
46 Винт М8×35 БЭГ5511А.46
47 Ножка резиновая БЭГ5511А.47
48 Корпус панели управления (пластиковый) БЭГ5511А.48
49 Панель управления БЭГ-5511А БЭГ5511А.49
50 Замок зажигания У03323
51 Автомат защиты 4А У03839
52 Вольтметр 91L4 0-300В У00729
53 Счетчик моточасов У02676
25+26
37
В данном изделии не применяется
54 Зажим клеммный 12В (красный+чёрный) БЭГ5511А.54
55 Выключатель автоматический 23А (Тип 30) крепление 52мм У03840.52
56 Евророзетка 220В D-013 У00436
Мост диодный КВРС 3510 У02316
Мост диодный КВРС 2510 У01622
58 Болт заземления М6×20 БЭГ5511А.58
59 Автомат защиты 10А У01364
60
61 Болт с фланцем М6×20 БЭГ5500А.61
62 Жгут проводов БЭГ5500А.62
В данном изделии не применяется
57
