Двигатель - механическая часть

Для двигателей с системой сгора-

ния обедненных смесей.

24. Снимите общий топливопровод

(коллектор) форсунок и форсунки (см.

соответствующий раздел главы

"Система впрыска топлива").

25. Снимите впускной коллектор.

(4А-FE (АЕ92, АЕ95, АТ171 и АТ180)

а) Отверните 2 болта (модели 2WD)

или 1 болт (модели 4WD) и снимите

опорную стойку впускного коллектора.

б) Отсоедините патрубок перепуска

охлаждающей жидкости.

в) Отверните 7 болтов, снимите

"заземлитель" аккумуляторной ба-

тареи и впускной коллектор вместе с

прокладкой.

(4A-FE (AE101, AT190), 5A-FE и 7A-FE)

Отверните болты и гайки, снимите

впускной коллектор вместе с про-

кладкой (для двигателей с системой

сгорания обедненных смесей - с

двумя прокладками и клапаном пе-

репуска воздуха).

26. (4A-FE (AE101, AT190), 5A-FE и

7A-FE)

Снимите указатель уровня масла с

направляющей: отверните болт креп-

ления, извлеките весь узел (указатель

с направляющей) и удалите уплотни-

тельное кольцо.

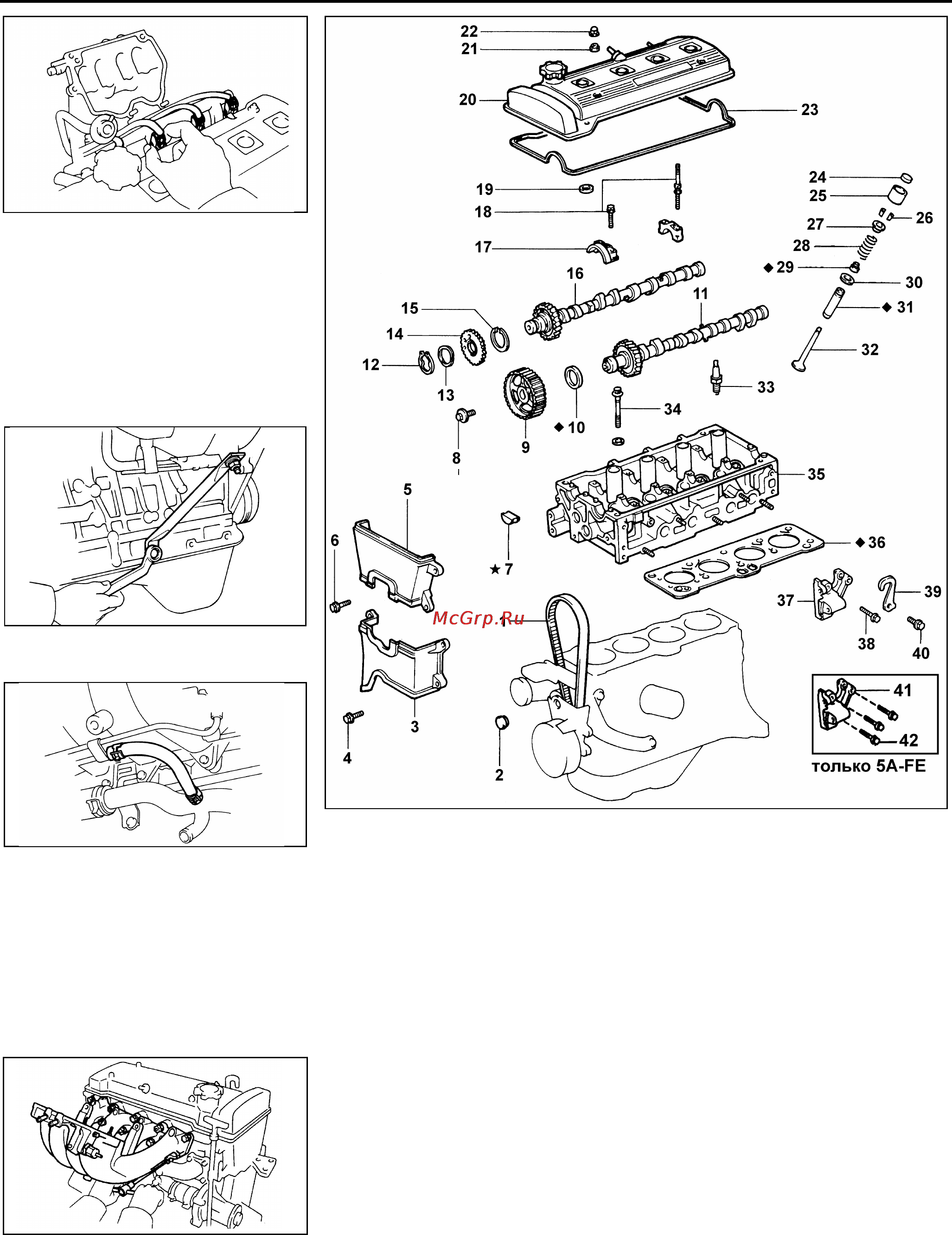

Головка блока цилиндров 4A-FЕ, 5A-FE и 7A-FE (продолжение).

1 - ремень привода ГРМ, 2 - резиновая втулка, 3 - крышка №2 ремня

привода ГРМ, 4 - болт крепления крышки №2 ремня привода ГРМ

(МЗ = 7,4 Нм), 5 - крышка №3 ремня привода ГРМ, 6 - болт крепле-

ния крышки №3 ремня привода ГРМ (МЗ = 7,4 Нм), 7 - сегментная

заглушка, 8 - болт крепления шкива привода распределительного

вала выпускных клапанов (МЗ = 59 Нм), 9 - шкив привода распре-

делительного вала выпускных клапанов, 10 - сальник, 11 - распр

е-

делительный вал выпускных клапанов, 12 - стопорное (обжимное)

кольцо, 13 - волнистая пружинная шайба, 14 - вспомогательная

шестерня распределительного вала впускных клапанов, 15 - пла-

стинчатая пружина шестерни распределительного вала впускных

клапанов, 16 - распределительный вал впускных клапанов,

17 - крышка подшипника распределительного вала, 18 - болт креп-

ления крышки подшипника распределительного вала (МЗ = 13 Нм),

19 - прокладка защитной трубки свечи зажигания, 20 - крышка меха-

низма газораспределения (головки блока цилиндров), 21 - уплот-

няющая шайба, 22 - колпачковая гайка, 23 - прокладка крышки го-

ловки блока цилиндров, 24 - регулировочная шайба (для регул и-

ровки теплового зазора в клапанах), 25 - толкатель клапана, 26 - с у-

хари, 27 - тарелка (держатель) пружины клапана, 28 - пружина кла-

пана, 29 - маслоотражательный колпачок клапана, 30 - опорная

шайба (седло) пружины клапана, 31 - направляющая клапана,

32 - клапан, 33 - свеча зажигания, 34 - болт крепления головки блока

цилиндров (МЗ = 29 Нм), затем последовательно довернуть каждый

болт на 90, после чего еще раз довернуть каждый болт на 90,

35 - головка блока цилиндров, 36 - прокладка головки блока цили н-

дров, 37 - кронштейн крепления генератора, 38 - болт крепления

кронштейна генератора (МЗ = 26 Нм), 39 - транспортировочный

крюк (рым) двигателя, 40 - болт крепления рыма (МЗ = 28 Нм),

41 - кронштейн крепления генератора (для 5A-FE), 42 - болт крепле-

ния кронштейна генератора МЗ = 26 Нм (для 5A-FE).
