Toyota 4A-GE [8/11] Двигатель механическая часть 30

Двигатель - механическая часть

б) Верхний теплоизолирующий кожух.

Затем, отвернув 3 болта и 2 гайки,

снимите выпускной коллектор вместе

с прокладкой, а после этого, отвернув

3 болта, снимите нижний теплоизоли-

рующий кожух.

5. Снимите объединенный блок зажи-

гания (датчик-распределитель с ка-

тушкой зажигания (блок бесконтактной

системы зажигания)), предварительно

отсоединив провода высокого напря-

жения от свечей зажигания и отвернув

2 болта крепления датчика-распре-

делителя.

6. Снимите корпус патрубков подвода

охлаждающей жидкости к головке

блока цилиндров, предварительно от-

соединив 2 шланга.

7. Снимите топливоподкачивающий

насос вместе с изолятором, отвернув

2 гайки.

8. Снимите впускной коллектор, пред-

варительно отсоединив шланг систе-

мы принудительной вентиляции кар-

тера и шланг перепуска охлаждающей

жидкости.

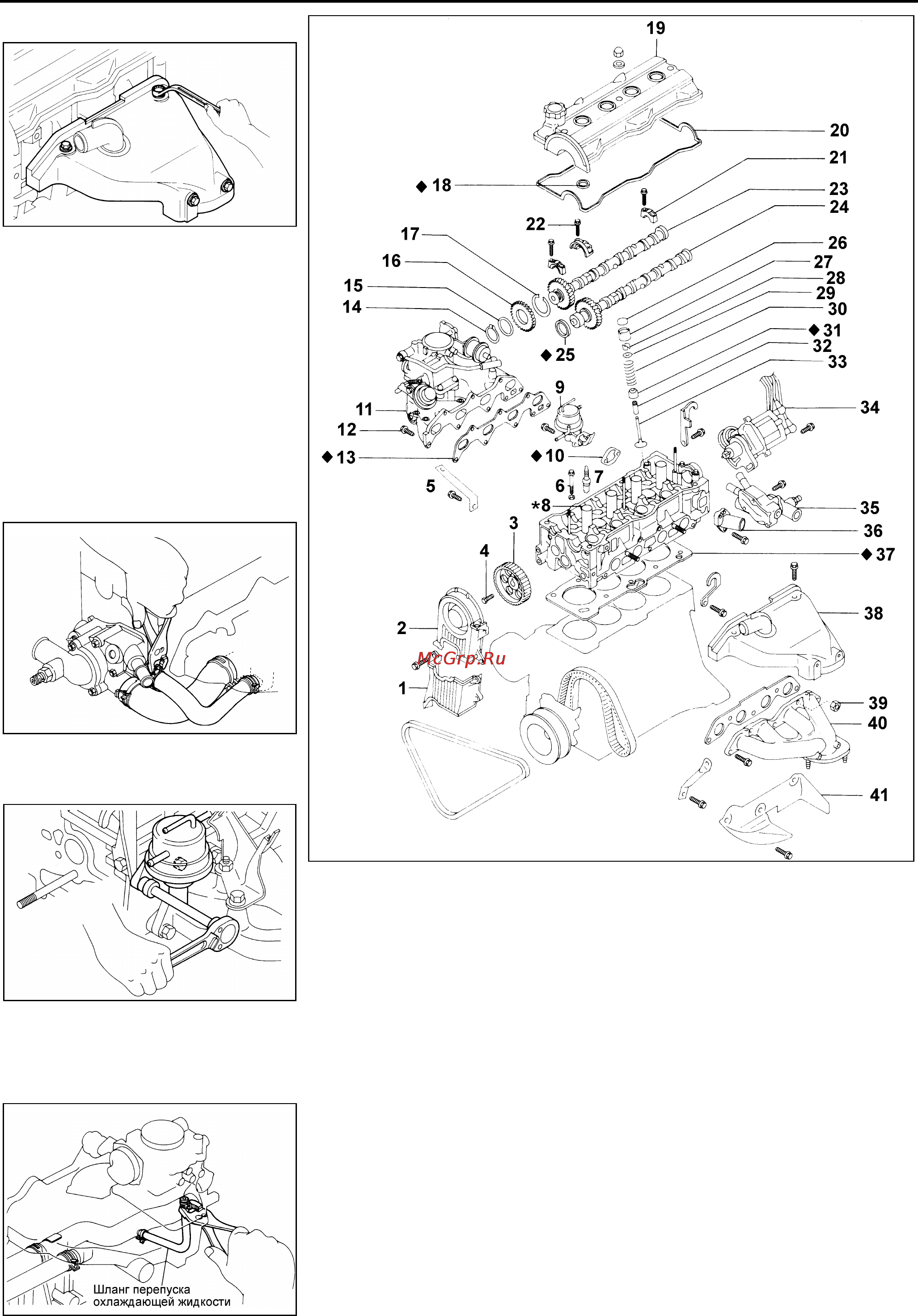

Головка блока цилиндров (4A-F и 5A-F). 1 - защитный кожух №2 ремня

ГРМ, 2 - защитный кожух №3 ремня ГРМ, 3 - зубчатый шкив привода рас-

пределительного вала выпускных клапанов, 4 - болт крепления зубчатого

шкива привода распределительного вала выпускных клапанов (МЗ = 47 Нм),

5 - опорная стойка впускного коллектора, 6 - болт крепления головки бло-

ка цилиндров (МЗ = 60 Нм), 7 - свеча зажигания, 8 - защитная трубка свечи

зажигания, 9 - топливоподкачивающий насос, 10 - изолятор топливоподка-

чивающего насоса, 11 - впускной коллектор, 12 - болт крепления впускного

коллектора (МЗ = 19 Нм), 13 - прокладка впускного коллектора, 14 - пру-

жинное стопорное кольцо, 15 - пружинная волнистая шайба, 16 - вспомога-

тельная шестерня распределительного вала впускных клапанов, 17 - пру-

жина шестерни распределительного вала, 18 - прокладка защитной трубки

свечи зажигания, 19 - крышка механизма газораспределения (головки бло-

ка цилиндров), 20 - прокладка крышки головки блока цилиндров,

21 - крышка подшипника распределительного вала, 22 - болт крышки под-

шипника распределительного вала (МЗ = 13 Нм), 23 - распределительный

вал впускных клапанов, 24 - распределительный вал выпускных клапа-

нов, 25 - сальник распределительного вала, 26 - регулировочная шайба

(для регулировки теплового зазора в клапанах), 27 - толкатель клапана,

28 - сухари, 29 - тарелка пружины, 30 - пружина клапана, 31 - маслоотража-

тельный колпачок клапана, 32 - направляющая клапана, 33 - клапан,

34 - распределитель, 35 - корпус патрубков подвода охлаждающей жидко-

сти, 36 - патрубок отвода охлаждающей жидкости, 37 - прокладка головки

блока цилиндров, 38 - верхний теплоизолирующий кожух выпускного кол-

лектора, 39 - гайка крепления выпускного коллектора (МЗ = 25 Нм),

40 - выпускной коллектор, 41 - нижний теплоизолирующий кожух выпуск-

ного коллектора.



- Внимание: не снимайте защитную трубку свечи з

жигания.
