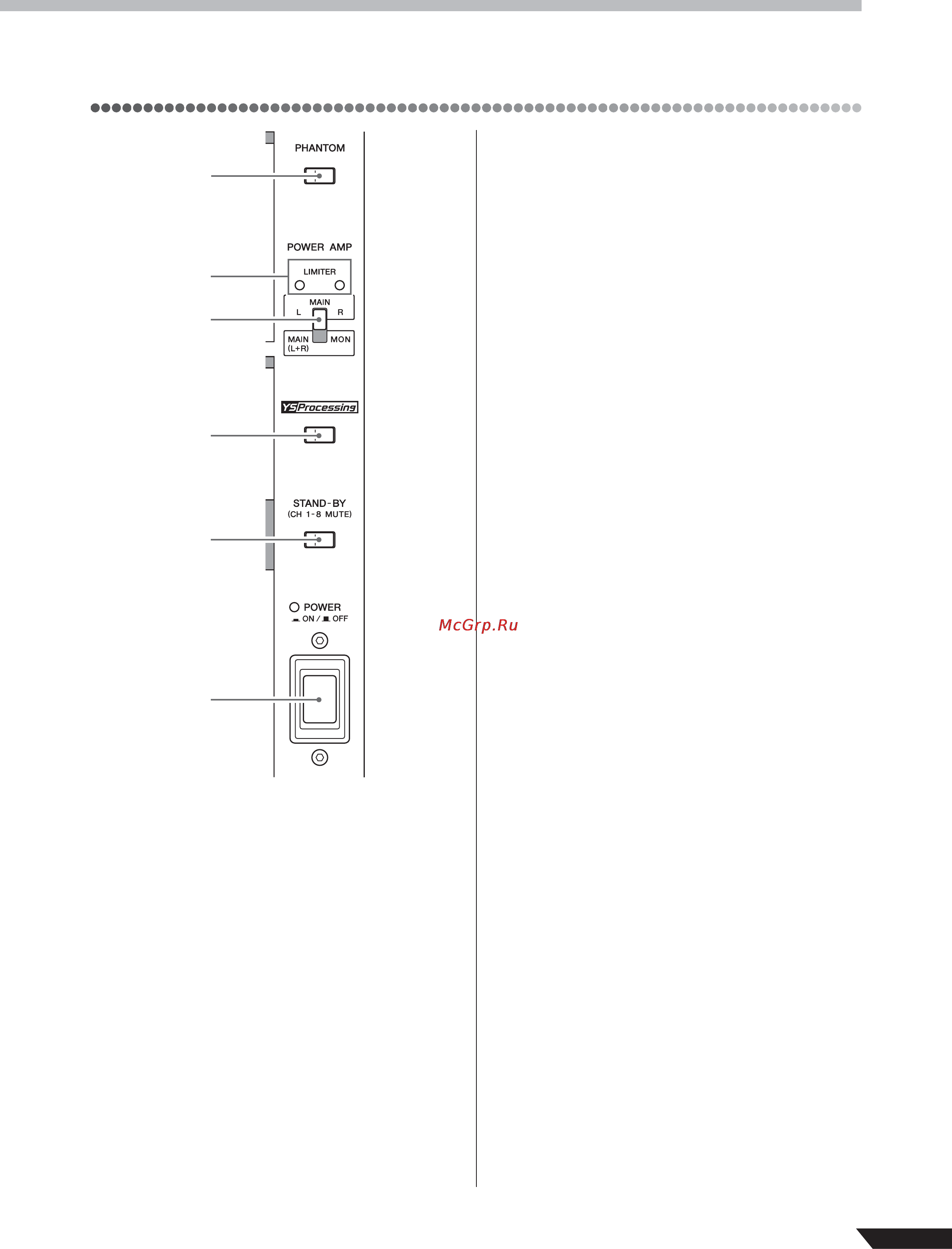

Контроллеры и разъемы Секция питания POWER а непосредственно на ЕМХ и на других усилителях мощности и активных акустических системах прежде чем включать и ли выключать фантомное питание Мы также рекомендуем чтобы Вы уста новили на минимум все контроллеры выходного уровня регуляторы LEVEL регуляторы MASTER и т д перед включением или выключением фантомного питания во избежание риска полу чения громких шумов которые могут привести к потере слуха или повреждению устройства Ф Индикаторы LIMITER Эти индикаторы загораются когда усиленный сигнал поступающий на соответствующее гнездо SPEAKERS достигает максимального значения Лампочка указы вает что ограничитель включен Если индикаторы загораются часто нагрузка на усили теле слишком высока и есть риск повреждения обору дования Уменьшите уровень регуляторами MASTER и так чтобы индикаторы загорались на мгновение или не загорались вообще Переключатель POWER АМР Выбирает выходной сигнал который посылается через гнезда SPEAKERS следующим образом Верхнее положение MAIN L R О POWER ON OFF Гнезда SPEAKERS А1 и А2 выводят сигнал от шины MAIN L а гнезда SPEAKERS В1 и В 2 выводят сигнал от шины MAIN R Регулятор MASTER в секции MAJN регулиру ет выходной уровень на всех гнездах SPEAKERS Нижнее положение MAIN L R MON Гнезда SPEAKERS А1 иА2 выводят сигнал от шин MAIN Ln MAIN R Гнезда SPEAKERS B1 и В2 выводят сигнал от шины MONITOR Регулятор MASTER в секции MAIN регулирует выходной уровень на гнездах А в то время как регулятор MASTER в секции MONITOR регулирует выходной уровень на гнездах В Переключатель YS Processing Включатель фантомного питания PHANTOM Этот включатель включает и выключает фантомное пи тание 15V Если Вы выключаете фантомное питание микшер подает напряжение на входные микрофонные гнездаXLR на всех каналах гнезда INPUT В на каналах 1 4 и гнезда МЕС на канальных парах 5 6 11 12 Включайте фантомное питание если используется один конденсаторный микрофон или более ПРИМЕЧАНИЕ Когда фантомное питание включено микшер подает напряжение DC 15 V на контакты 2 и 3 всех входных гнезд XLR Убедитесь фантомное питание выключено если Вы не нуждаетесь в фантомном питании При использовании фантомного питания не подключайте к входным гнездам XLR ника ких других устройств кроме конденсаторных микрофонов Другие устройства могут быть повреждены при подаче фантомного питания Эта предосторожность не относится к динами ческим микрофонам балансного типа так как на их работу фантомное питание не влияет Чтобы избежать повреждения акустических систем убедитесь что выключили питание Этот переключ атель включ ает и выключ ает процессор обработки звука Yamaha Speaker Processing Процес сор корректирует басовый диапазон акустических систем чтобы компенсировать например отсутствие сабвуферов Однако следует заметить что частотный баланс изменяется в соответствии с используемыми акустическими системами Переключатель STAND BY Этот переключатель заглушает входной сигнал кана лов 1 8 Горящий индикатор переключателя указывает что выбрано отключение звука Обратите внимание что отключение звука не влияет на каналы 9 12 ПРИМЕЧАНИЕ При использовании микшерадля живых концертов Вы можете заполнять промежутки между номерами выбирая отключение звука и подавая музыкальный фон от CD плеера или другого подобного устройства подключенного к каналам 9 12 Ф Выключатель POWER и индикатор Этот выключатель включает и выключает питание на ЕМХ Горящий индикатор указывает что питание включено Перед включением или выключением питания убедитесь что установили регуляторы MASTER и на О
