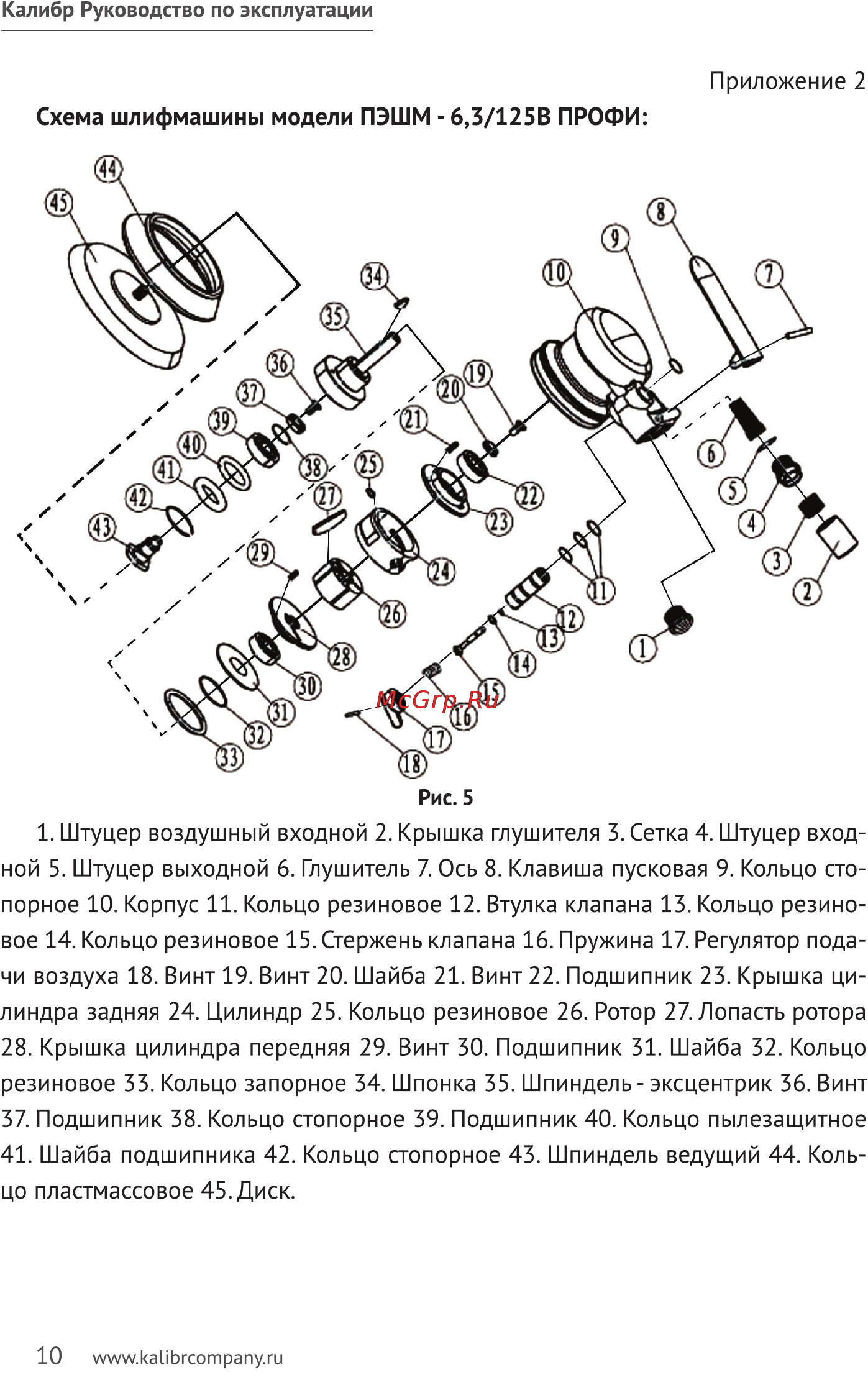

Калибр Руководство по эксплуатации Приложение 2 Схема шлифмашины модели ПЭШМ 6 3 125В ПРОФИ Рис 5 1 Штуцер воздушный входной 2 Крышка глушителя 3 Сетка 4 Штуцер вход ной 5 Штуцер выходной 6 Глушитель 7 Ось 8 Клавиша пусковая 9 Кольцо сто порное 10 Корпус 11 Кольцо резиновое 12 Втулка клапана 13 Кольцо резино вое 14 Кольцо резиновое 15 Стержень клапана 16 Пружина 17 Регулятор пода чи воздуха 18 Винт 19 Винт 20 Шайба 21 Винт 22 Подшипник 23 Крышка ци линдра задняя 24 Цилиндр 25 Кольцо резиновое 26 Ротор 27 Лопасть ротора 28 Крышка цилиндра передняя 29 Винт 30 Подшипник 31 Шайба 32 Кольцо резиновое 33 Кольцо запорное 34 Шпонка 35 Шпиндель эксцентрик 36 Винт 37 Подшипник 38 Кольцо стопорное 39 Подшипник 40 Кольцо пылезащитное 41 Шайба подшипника 42 Кольцо стопорное 43 Шпиндель ведущий 44 Коль цо пластмассовое 45 Диск 10 www kalibrcompany ru
