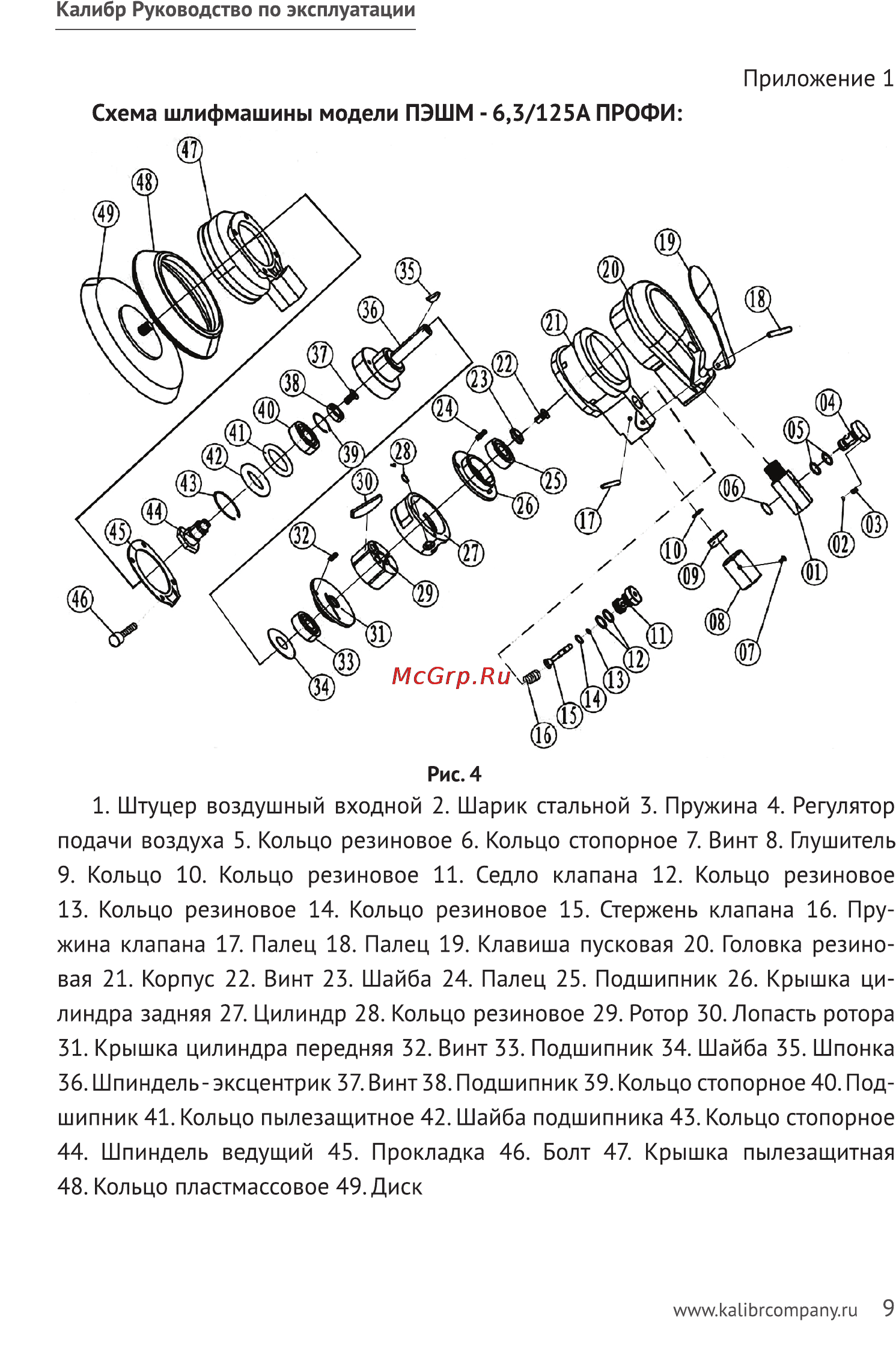

Калибр Руководство по эксплуатации Приложение 1 Схема шлифмашины модели ПЭШМ 6 3 125А ПРОФИ Рис 4 1 Штуцер воздушный входной 2 Шарик стальной Ъ Пружина 4 Регулятор подачи воздуха 5 Кольцо резиновое 6 Кольцо стопорное 7 Винт 8 Глушитель 9 Кольцо 10 Кольцо резиновое 11 Седло клапана 12 Кольцо резиновое 13 Кольцо резиновое 14 Кольцо резиновое 15 Стержень клапана 16 Пру жина клапана 17 Палец 18 Палец 19 Клавиша пусковая 20 Головка резино вая 21 Корпус 22 Винт 23 Шайба 24 Палец 25 Подшипник 26 Крышка ци линдра задняя 27 Цилиндр 28 Кольцо резиновое 29 Ротор 30 Лопасть ротора 31 Крышка цилиндра передняя 32 Винт 33 Подшипник 34 Шайба 35 Шпонка 36 Шпиндель эксцентрик 37 Винт 38 Подшипник 39 Кольцо стопорное 40 Под шипник 41 Кольцо пылезащитное 42 Шайба подшипника 43 Кольцо стопорное 44 Шпиндель ведущий 45 Прокладка 46 Болт 47 Крышка пылезащитная 48 Кольцо пластмассовое 49 Диск www kalibrcompany ru 9
