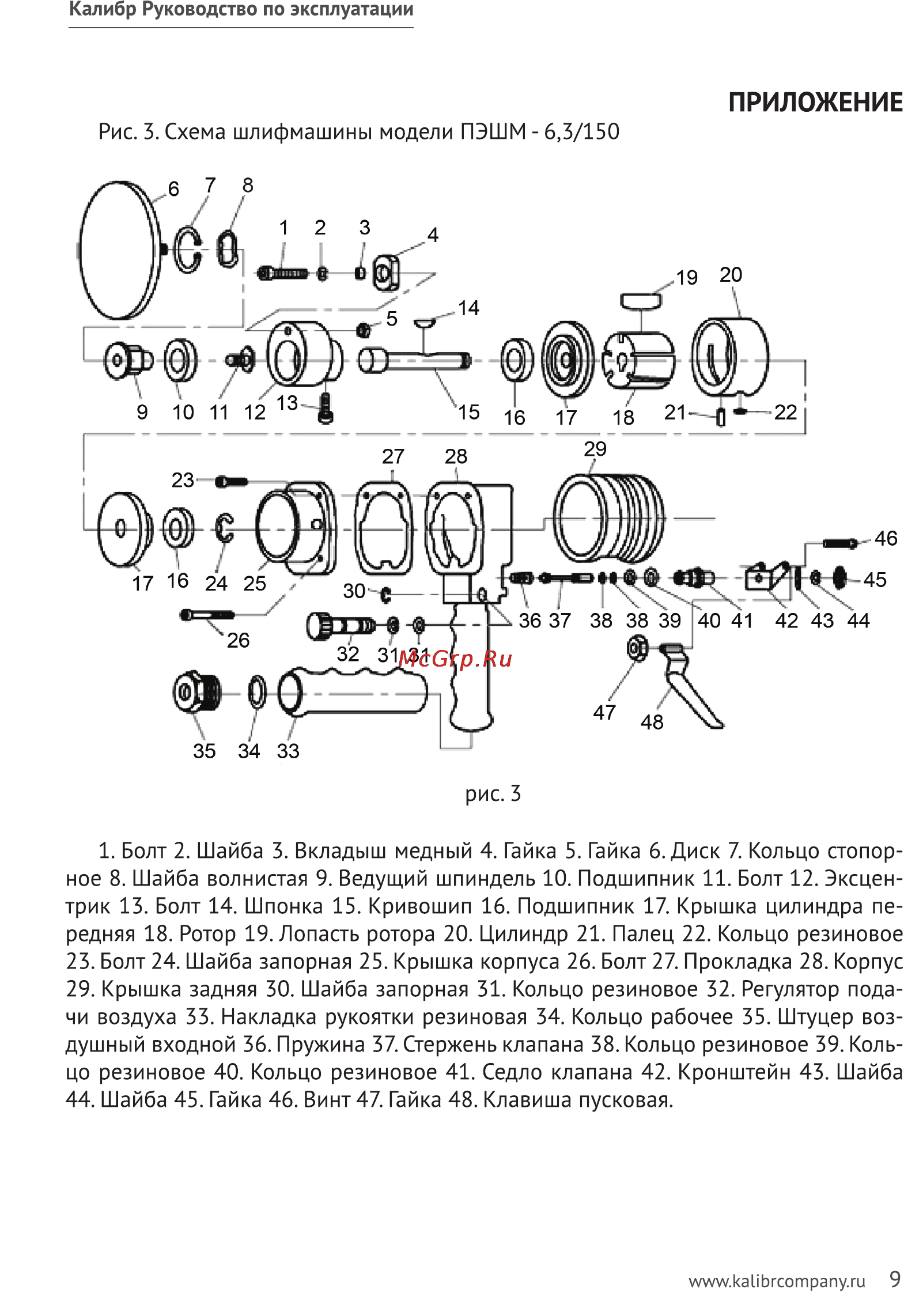

Калибр Руководство по эксплуатации ПРИЛОЖЕНИЕ Рис 3 Схема шлифмашины модели ПЭШМ 6 3 150 рис 3 1 Болт 2 Шайба 3 Вкладыш медный 4 Гайка 5 Гайка 6 Диск 7 Кольцо стопор ное 8 Шайба волнистая 9 Ведущий шпиндель 10 Подшипник 11 Болт 12 Эксцен трик 13 Болт 14 Шпонка 15 Кривошип 16 Подшипник 17 Крышка цилиндра пе редняя 18 Ротор 19 Лопасть ротора 20 Цилиндр 21 Палец 22 Кольцо резиновое 23 Болт 24 Шайба запорная 25 Крышка корпуса 26 Болт 27 Прокладка 28 Корпус 29 Крышка задняя 30 Шайба запорная 31 Кольцо резиновое 32 Регулятор пода чи воздуха 33 Накладка рукоятки резиновая 34 Кольцо рабочее 35 Штуцер воз душный входной 36 Пружина 37 Стержень клапана 38 Кольцо резиновое 39 Коль цо резиновое 40 Кольцо резиновое 41 Седло клапана 42 Кронштейн 43 Шайба 44 Шайба 45 Гайка 46 Винт 47 Гайка 48 Клавиша пусковая www kaLibrcompany ru 9
