тели и т.п;
- естественный износ (полная выработка ресурса, сильное внутреннее или внеш-
нее загрязнение);
- на оборудование и его части выход из строя которых стал следствием непра-
вильной установки, несанкционированной модификации, неправильного приме-
нения, небрежности, неправильного обслуживания, ремонта или хранения, что
неблагоприятно влияет на его характеристики и надёжность.
8
1. Штуцер воздушный входной 2. Накладка рукоятки входного штуцера 3. Руко-
ятка входного штуцера 4. Кольцо резиновое 5. Корпус 6. Ось 7. Клавиша пуско-
вая 8. Регулятор подачи воздуха 9. Кольцо резиновое 10. Кольцо резиновое 11.
Толкатель 12. Пружина 13. Стержень клапана 14. Кольцо резиновое 15. Седло
клапана 16. Кольцо резиновое 17. Подшипник 18. Крышка цилиндра задняя 19.
Палец 20. Цилиндр 21. Лопасть ротора 22. Ротор 23. Крышка цилиндра передняя
24. Подшипник 25. Подшипник 26. Колесо зубчатое 27. Сателит 28. Ось сателита
29. Шпиндель 30. Палец 31. Подшипник 32. Колпачок передний 33. Кольцо ре-
зиновое 34. Втулка 35. Подошва 36. Гайка 37. Гайка контрящая 38. Винт 39. Ру-
коятка воздуховодная 40. Накладка рукоятки 41. Штуцер входной 42. Фильтр 43.
Фильтр сетчатый 44. Кольцо запорное.

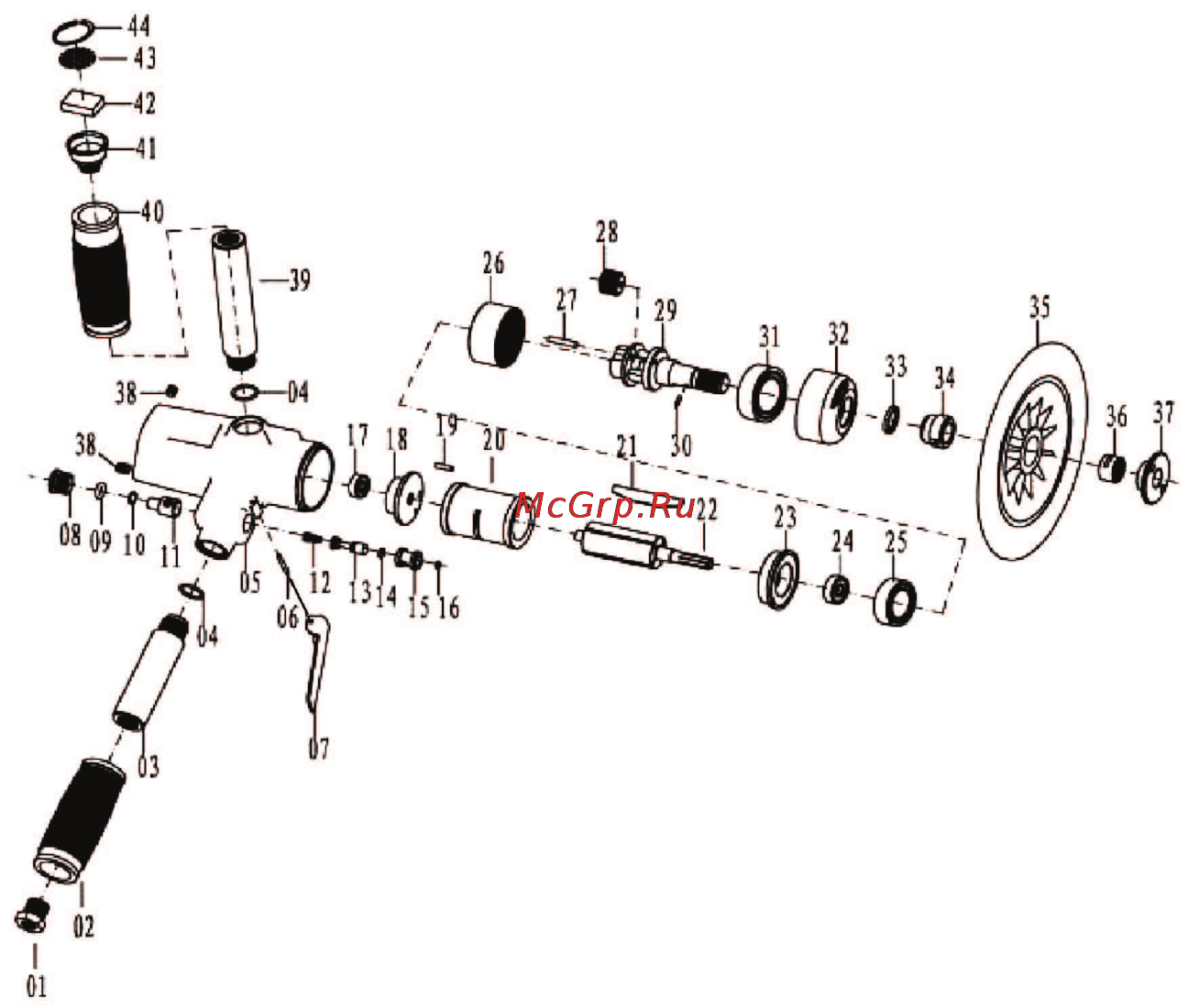

Рис. 3. Схема шлифмашины модели ПЭШМ - 6,3/180:
5
6. Использование инструмента
6.1 Установка шлифовального листа:
- Перед заменой отключите шлифмашину от источника воздуха;
- Установите шлифовальный лист на основание шлифовальной машины. Про-
верьте фиксацию липучки шлифовального листа на круге.
6.2 При работе шлифмашиной:
- выполнять все требования раздела 4 настоящего паспорта;
6.3 С помощью регулятора (поз. 6. рис. 1) можно установить желаемую ча-
стоту вращения шлифовального круга (путём контроля расходуемого воздуха):
- Скорость меняется в зависимости от размера используемого зерна (см. Со-
веты по использованию);
- перед началом работы определите оптимальную скорость и зернистость,
проверяя работу на запасных кусках материала;
6.4 Не прикладывайте к инструменту усилий. Не наклоняйте инструмент на
плоскости, чтобы избежать нежелательных отметин после шлифования.
6.5 Каждый раз перед использованием следует проверять затяжку болтов и
гаек системы подачи воздуха. Проверяйте исправность регулятора подачи воз-
духа (поз 6. рис. 1). Перед техническим обслуживанием или ремонтом шлифма-
шина должна быть отключена от сети подачи воздуха. Несоблюдение мер предо-
сторожности может привести к травмам и тяжелым последствиям.
6.6. Перед соединением шланга для подачи воздуха с шлифмашиной, его не-
обходимо предварительно продуть. Шланг должен выдерживать давление до 10
атмосфер.
6.7. Шлифмашина перед отправкой потребителю обрабатывается средством
для защиты от коррозии (защитная смазка).
6.8 Подключение (Рис. 2).
Данные шлифмашины предназначены для работы с чистым, сухим воздухом.
Поскольку сжатый воздух может содержать влагу и посторонние примеси, при-
водящие к ржавлению и преждевременному износу инструмента, а так же ухуд-
шению качества работы. Рекомендуется использовать в воздушной линии филь-
тра (влаго/ маслоотделитель), которые устанавливаются как можно ближе к
шлифмашине.
7. Советы по использованию
7.1 Перемещайте шлифмашину прямыми движениями по линии рисунка:
- при шлифовке необработанной поверхности из дерева;
- для чистой отделки поверхности;
7.2 Никогда не следует использовать один и тот же шлифовальный лист для об-
работки металлических и деревянных поверхностей.
