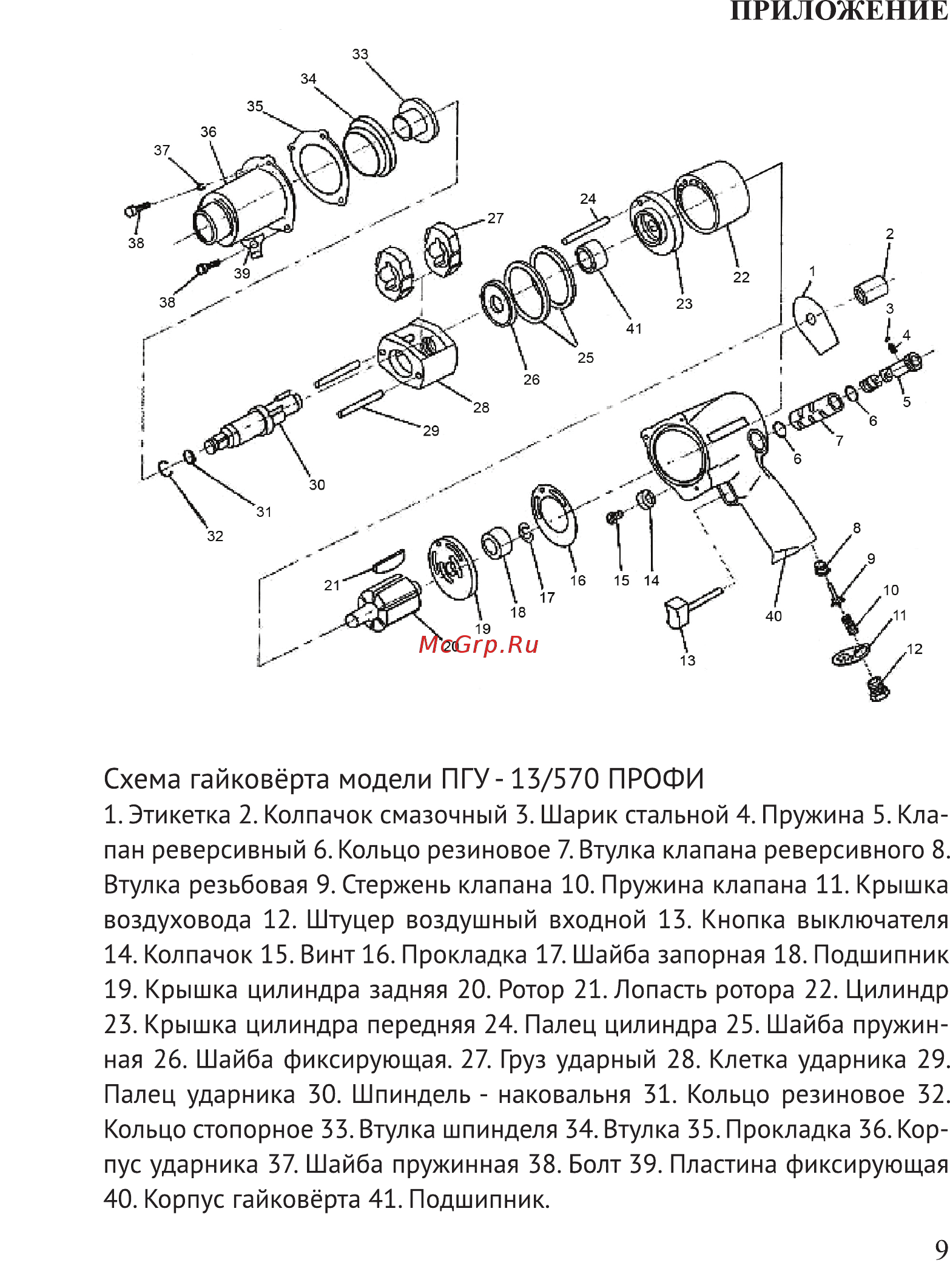

ПРИЛОЖЕНИЕ Схема гайковёрта модели ПГУ 13 570 ПРОФИ 1 Этикетка 2 Колпачок смазочный 3 Шарик стальной 4 Пружина 5 Кла пан реверсивный 6 Кольцо резиновое 7 Втулка клапана реверсивного 8 Втулка резьбовая 9 Стержень клапана 10 Пружина клапана 11 Крышка воздуховода 12 Штуцер воздушный входной 13 Кнопка выключателя 14 Колпачок 15 Винт 16 Прокладка 17 Шайба запорная 18 Подшипник 19 Крышка цилиндра задняя 20 Ротор 21 Лопасть ротора 22 Цилиндр 23 Крышка цилиндра передняя 24 Палец цилиндра 25 Шайба пружин ная 26 Шайба фиксирующая 27 Груз ударный 28 Клетка ударника 29 Палец ударника 30 Шпиндель наковальня 31 Кольцо резиновое 32 Кольцо стопорное 33 Втулка шпинделя 34 Втулка 35 Прокладка 36 Кор пус ударника 37 Шайба пружинная 38 Болт 39 Пластина фиксирующая 40 Корпус гайковёрта 41 Подшипник 9
