8

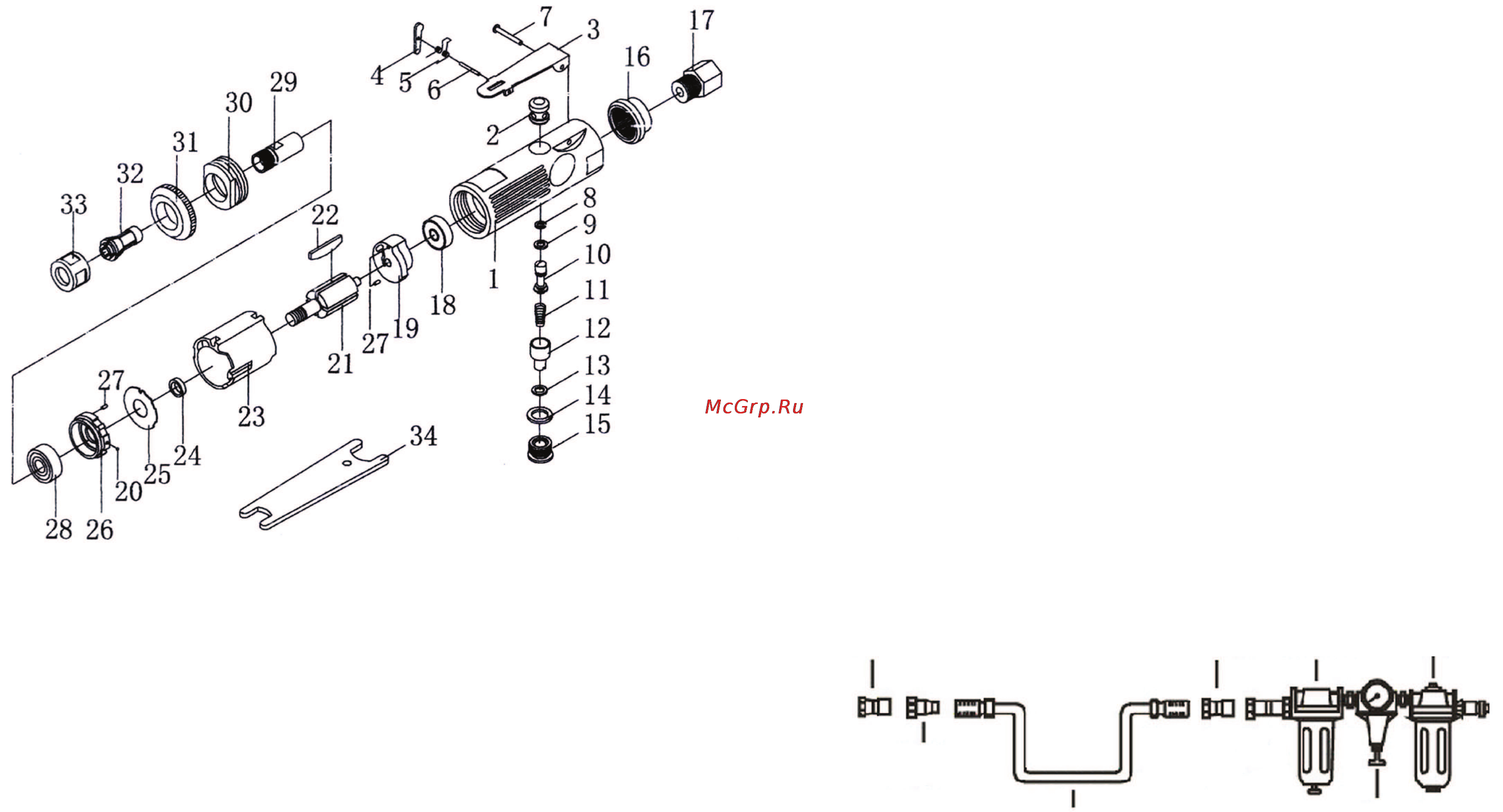

Рис. 3. Схема гравёра модели ПНГ - 6,3/115
1. Корпус 2. Седло клапана 3. Клавиша пусковая 4. Защелка 5. Пружина 6. Ось
защелки 7. Ось клавиши 8. Кольцо резиновое 9. Кольцо резиновое 10. Стер-
жень клапана 11. Пружина 12. Регулятор подачи воздуха 13. Кольцо резиновое
14. Кольцо резиновое 15. Колпачек резьбовой 16. Фильтр воздушный 17. Шту-
цер воздушный входной 18. Подшипник 19. Крышка цилиндра задняя 20. Шарик
стальной 21. Ротор 22. Лопасть ротора 23. Цилиндр. 24. Втулка 25. Шайба 26.
Крышка цилиндра передняя 27. Палец 28. Подшипник 29. Шпиндель 30. Коль-
цо резьбовое запорное 31. Втулка защитная резбовая 32. Цанга 33. Гайка цанги
34. Ключ.
5
Внимание! После монтажа насадки сделайте пробный запуск гравёра вхоло-
стую. При наличии сильной вибрации проверьте надёжность фиксации насадки.
6.2 При работе гравёром необходимо выполнять все требования раздела 4 на-
стоящего паспорта;
6.3 С помощью регулятора можно установить желаемую частоту вращения
насадки (путём контроля расходуемого воздуха):
- перед началом работы определите оптимальную скорость, проверяя работу
на запасных кусках материала;
6.4 Каждый раз перед использованием гравёра следует проверять затяжку
болтов и гаек системы подачи воздуха. Перед техническим обслуживанием или
ремонтом гравёр должен быть отключён от сети подачи воздуха. Несоблюдение
мер предосторожности может привести к травмированию и тяжелым послед-
ствиям.
6.5 Перед соединением шланга для подачи воздуха с гравёром, его необходи-
мо предварительно продуть. Добавьте 4 - 5 капель масла в воздушное входное
отверстие гравёра для смазки внутренних механизмов.
6.6 Включение и выключение гравёра осуществляется нажатием клавиши вы-
ключателя (поз. 3 рис. 1). Для удобства использования предусмотрен фиксатор
выключателя (поз. 4 рис. 1)
6.7 Подключение (Рис. 2).
Данный гравёр предназначен для работы с чистым, сухим воздухом. Поскольку
сжатый воздух может содержать влагу и посторонние примеси, приводящие к
ржавлению и преждевременному износу инструмента, а так же ухудшению ка-
чества работы. Рекомендуется использовать в воздушной линии фильтра (влаго/
маслоотделитель), которые устанавливаются как можно ближе к гравёру.
1. Штуцер (1/4'') 2. Переходник шланга 3. Шланг 4. Переходник шланга 5. Мас-
лоотделитель. 6. Манометр 7. Влагоотделитель.
Рис. 2
1
2
3
4
5
6
7
А
В
А - гравёр
В - источник воздуха
6.8 Очистка гравёра.
- По окончанию работы, смажьте подвижные детали гравёра.
Квалифицированный ремонт в большинстве случаев можно производить
только при помощи специальных инструментов. В этом случае обратитесь в сер-
висный центр.
