12. Возможные неисправности
Перечень возможных неисправностей приведён в таблице ниже:
Возможные неисправности Причина Способ устранения
Компрессия цилиндра в
норме
Свеча и искра в норме
Отказ топливной системы
В топливном баке нет
топлива, засорен фильтр
Добавьте топлива в бак, почистите
топливный фильтр.
Система
топливная
в норме
Топливо
Топливо слишком грязное,
неверная пропорция смеси
Смените топливо, смените про-
порцию топливной смеси.
Искра в
норме
Свеча
Свеча засорена, повреждена
изоляция свечи, зазор свечи
Смените свечу с необходимым
зазором 0,5 мм.
Плохая искра высоко-
вольтного провода
Порвался высоковольтный
провод
Замените проводку
Топливная система в
норме
Система зажигания в
норме
Недостаточная компрессия
Проблема с поршневым
кольцом, слабо вкручена
свеча зажигания
Смените поршневое кольцо,
закрутите свечу.
Компрессия в норме
Плохой контакт между высо-
ковольтным проводом и све-
чой. Сломан выключатель
либо короткое замыкание.
Затяните колпачок свечи.
Отремонтируйте или замените
выключатель.
Стук в двигателе
Повреждён поршень,
кольца, цилиндр. Повреж-
дён подшипник коленвала.
Замена поршня, кольца, цилиндра,
подшипника, коленвала.
Металлический стук в двигателе
Двигатель перегревается,
бензин плохого качества
Не работайте слишком долго на
высокой нагрузке.
Применяйте подходящий бензин.
3
2. Технические характеристики
Основные технические характеристики представлены в таблице:
БП - 3000/20
1. Тип двигателя
2 тактный 1 цилиндровый бензиновый двигатель,
воздушное охлаждение
2. Объем цилиндра, см
3
62
3. Частота вращения коленвала на холостом ходу, об/
мин
2800
4. Макс. количество оборотов коленвала, об/мин 10500
5. Макс. крутящий момент при скорости, Нм/ об/мин 3,15/ 8000
6. Мощность, Вт/л.с. 3000/ 4,0
7. Уровень шума, воздействующий на оператора, дБ(А) 110
8. Уровень звукового давления, дБ(А) 102
9. Тип системы зажигания CDI
10. Топливо
Смесь бензина АИ - 92 (неэтилированного) с
маслом для 2-х тактных двигателей *
11. Объем топливного бака, мл 670
12. Масло для 2-х тактного двигателя
13. Объем масляного бака, мл 350
14. Способ запуска Ручной статер
15. Длина пильной шины, дюйм 20
16. Количество зубьев цепи 68
* Соотношение смеси смотрите на упаковке с маслом для 2-х тактных двигателей.

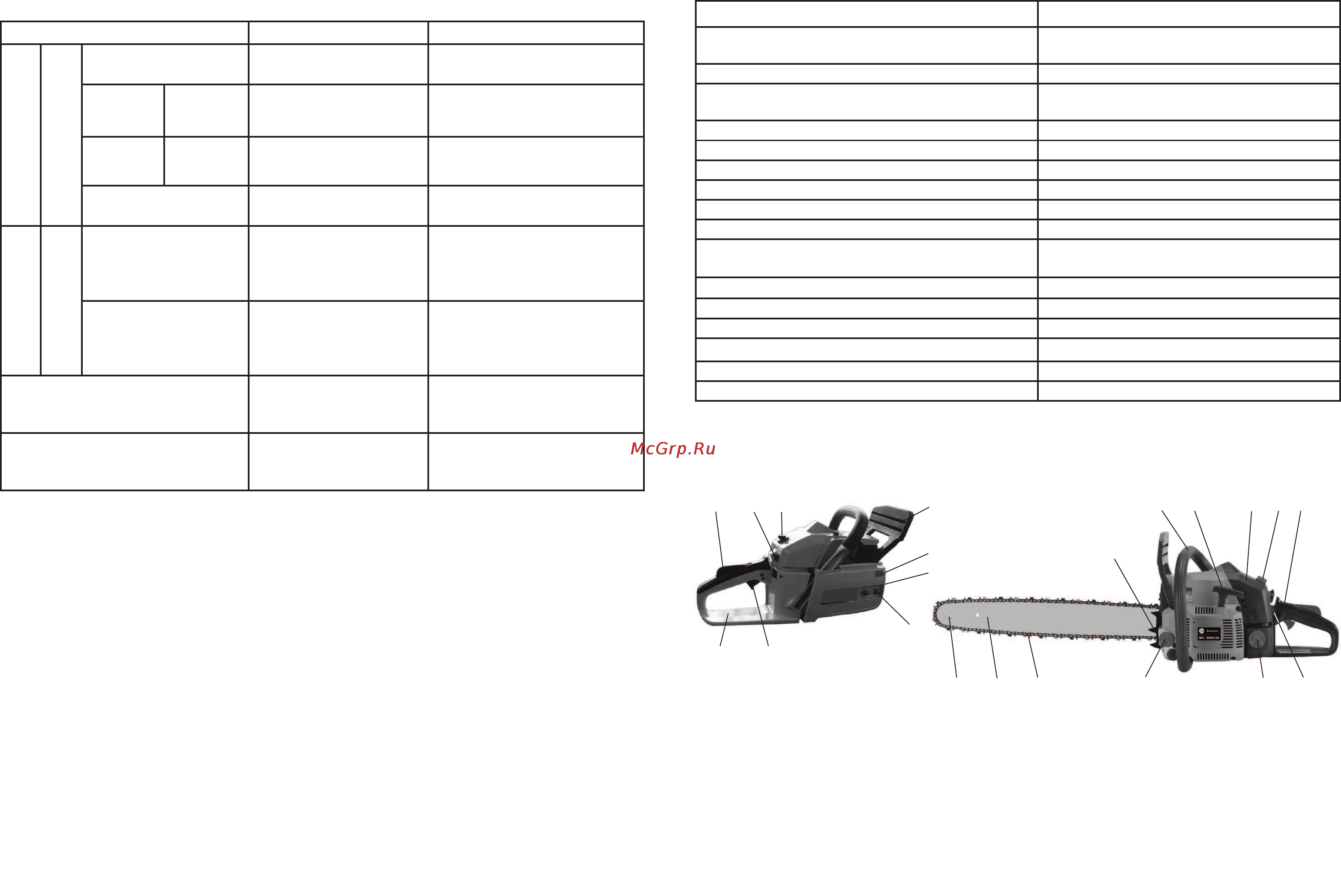

3. Общий вид инструмента
3.1 Общий вид модели БП - 3000/20 представлен на рис. 1:
1. Задняя ручка 2. Рычаг газа (увеличивает или уменьшает обороты двигателя,
регулирует скорость врезания пильной цепи) 3. Винт крепления крышки воздуш-
ного фильтра (используется при техническом обслуживании фильтра, свечи) 4. Кре-
пёжный механизм шины (закрепляет шину и пильную цепь на ведущей звёздочке) 5.
Глушитель (служит для отвода выхлопных газов и снижения шума двигателя) 6. Тор-
Рис. 1
1
2
9
7
3
6
14 15 16
17
18
19
13
10
11
12
20
5
4
8
20
