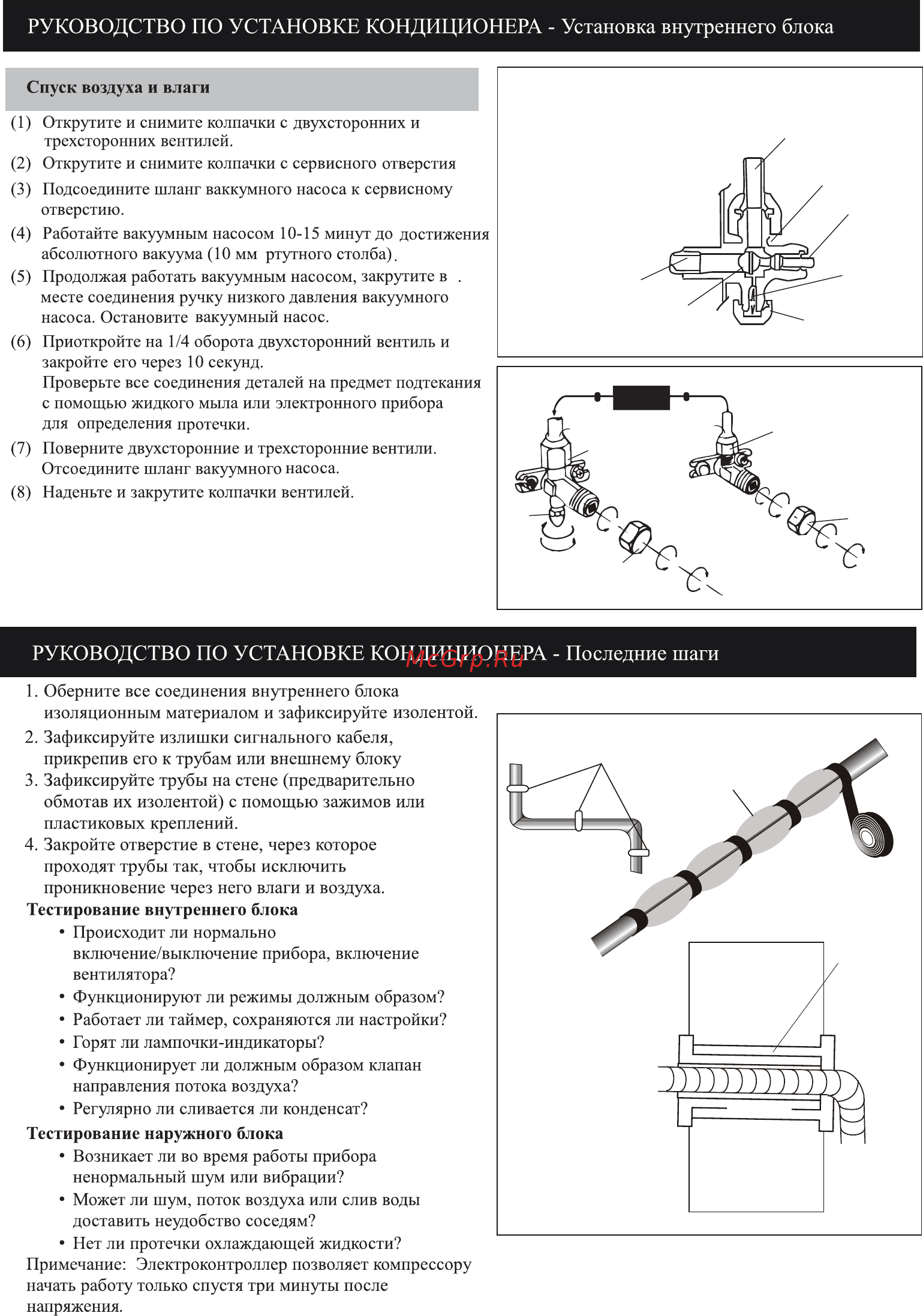

Supra SA18HB [23/28] Внутренний наружным

Схема четырех-ходового клапана

Соединять с внутренним блоком

Открытая позиция

Шпиндель

Игла

Крышка

сервисного порта

Ядро клапана

Соединять с

наружным блоком

Внутренний

блок

Промя течет хладагент

четырех-ходовой клапан

(7) Поворачивать клапан

до полного открытия

(1) Поворачивать

(8) Укрепить

Крышка

вентиля

(8) Укрепить

(2) Поворачивать

Гайка

сервисного

порта

Трех-ходовой клапан

(6) Открыть на 1/4 круга

(7) Поворачивать клапан

до полного открытия

Крышка вентиля

(1) Поворачивать

(8)

Укрепить

Задежки

Изоляционная крышка

Трубопровод

Изолента

(Внутренний)

(Наружным)

Прокладка

Стена
