ПОДГОТОВИТЕЛЬНЫЕ ОПЕРАЦИИ ПЕРЕД РАБОТОЙ

Установка отрезного диска (Рис.2).

Для снятия/установки диска:

1. Отсоедините нижний защитный кожух (12).

2. Удерживая гаечным ключом шпиндель (17), другим гаечным ключом открутите

гайку (16).

3. Снимите фланец (13), снимите диск (15).

4. Учитывая направление вращения, установите отрезной диск, фланец (13), и

удерживая шпиндель (17) ключом, закрепите диск гайкой (16).

5. Установите вставку (14)и нижний защитный кожух (12).

Правильно установленный диск должен свободно вращаться, не касаясь

неподвижных частей инструмента.

Установка защитного кожуха (Рис.1).

1. Расположите расклиниватель (3) в пазу за алмазным диском. Убедитесь, что

вертикальная часть пластины находится на одной линии с алмазным диском.

2. Зафиксируйте расклиниватель на рабочем столе винтом.

3. Закрепите защитный кожух (4) на расклинивателе (3) при помощи зажимного

болта и гайки.

Регулировка параллельной направляющей (Рис.1).

Параллельная направляющая (1) позволяет резать в направлении, параллельном

отрезному диску. Для ее регулировки ослабьте винты (11) по обеим сторонам

направляющей, установите ее в необходимом положении, пользуясь шкалой, и

затяните винты.

ЭКСПЛУАТАЦИЯ ПЛИТКОРЕЗА

Запуск (Рис.1).

1. Наполните резервуар для воды (8) водой до указанной отметки. Не

переполняйте резервуар.

2. Подсоедините электроинструмент к сети питания.

3. Включение плиткореза происходит нажатием на выключателе (10) кнопки пуска

(I), выключение осуществляется кнопкой (0).

Перед нажатием на кнопку пуска убедитесь, что отрезному диску ничего не мешает

и отрезной диск свободно вращается. Перед тем как подавать заготовку к

отрезному диску, дождитесь полного его разгона. По завершению пиления,

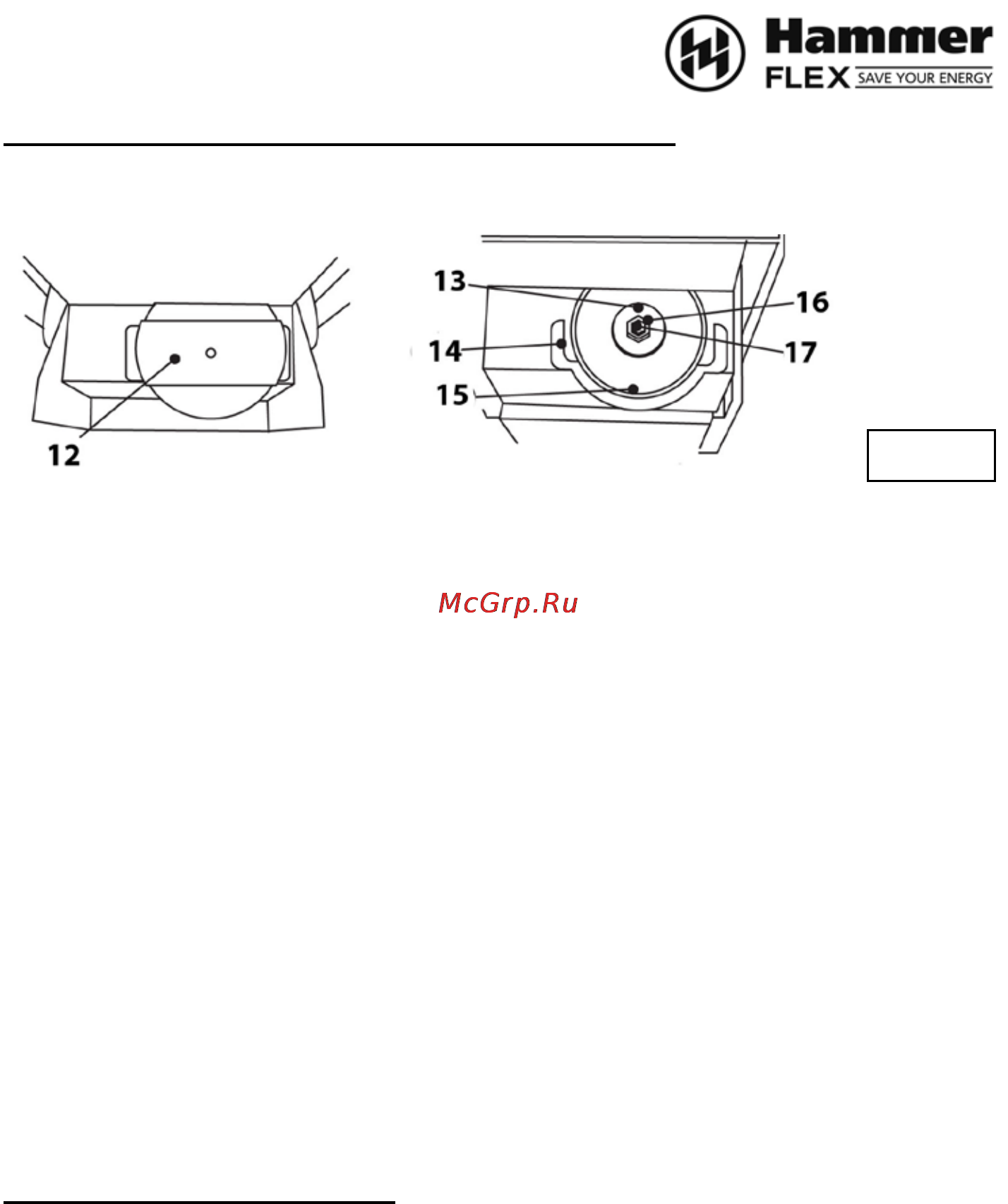

Рис.2
