Калибр АСО-14,4 Сборочный чертёж онлайн

АЛИБР

АСО - 14,4 (Li-lon)

АСО - 18 (Li-Ion)

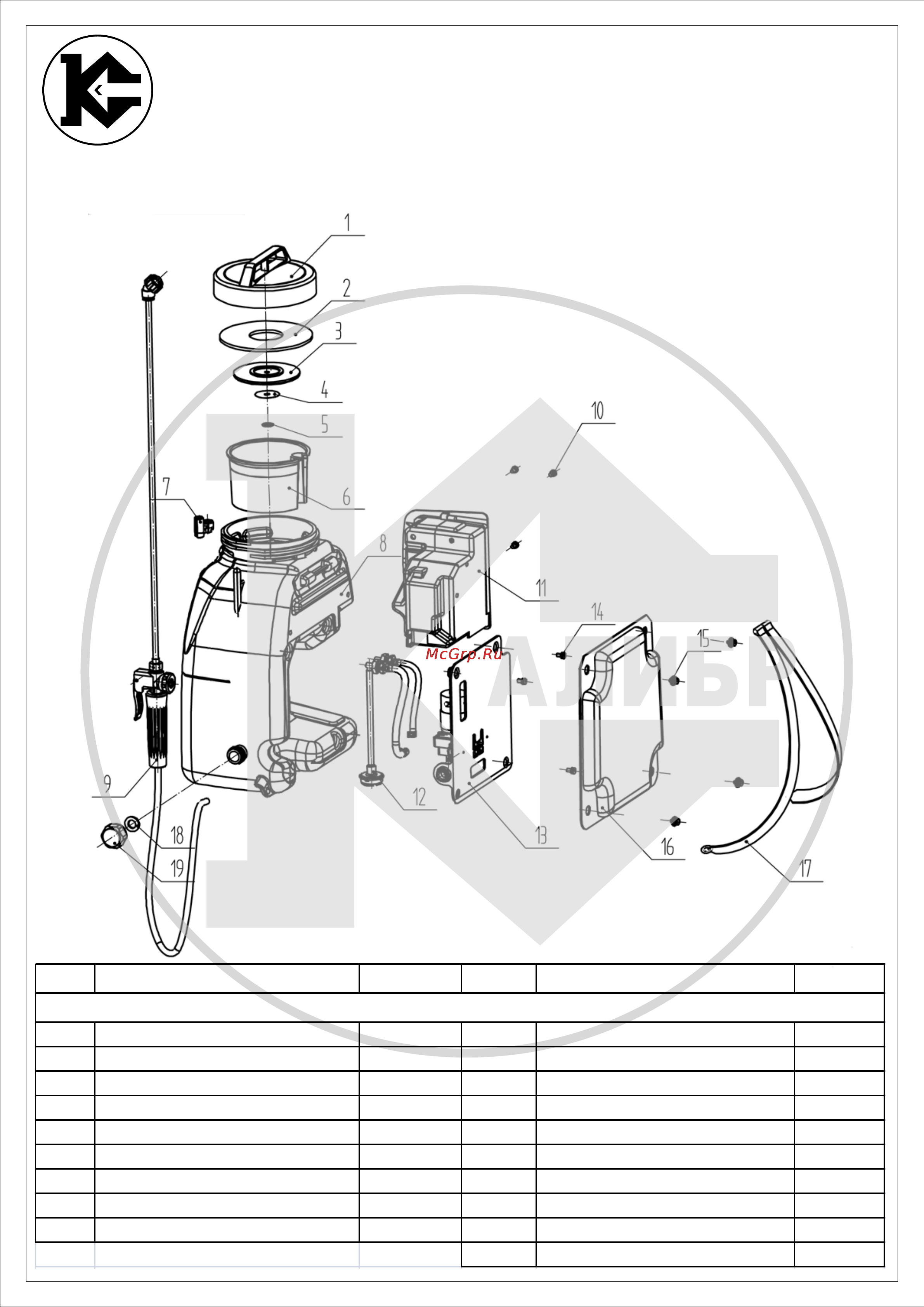

Общий вид

Поз. Наименование Артикул Поз. Наименование Артикул

1 Крышка бачка АСО14.01 10 Винт АСО14.10

2 Прокладка АСО14.02 11 Отсек аккумуляторный в сборе АСО14.11

3 Седло клапана АСО14.03 12 Система трубопроводов АСО14.12

4 Клапан АСО14.04 13 Насос шестерённый в сборе АСО14.13

5 Кольцо запорное АСО14.05 14 Винт АСО14.14

6 Фильтр АСО14.06 15 Винт АСО14.15

7 Держатель копья АСО14.07 16 Крышка насосной части АСО14.16

8 Корпус - бачок АСО14.08 17 Лямки ранцевые АСО14.17

9 Копьё распылительное в сборе АСО14.09 18 Прокладка АСО14.18

19 Пробка резьбовая АСО14.19

ОБЩИЙ ВИД
