6
5.3 Запускайте двигатель в стороне от места, где осуществлялась его
заправка, и было пролито на землю топливо.
5.4 До запуска двигателя убедитесь, что топливный бак надёжно
закреплён.
Внимание! Запрещается курить при заправке двигателя топливом.
6. Сборка

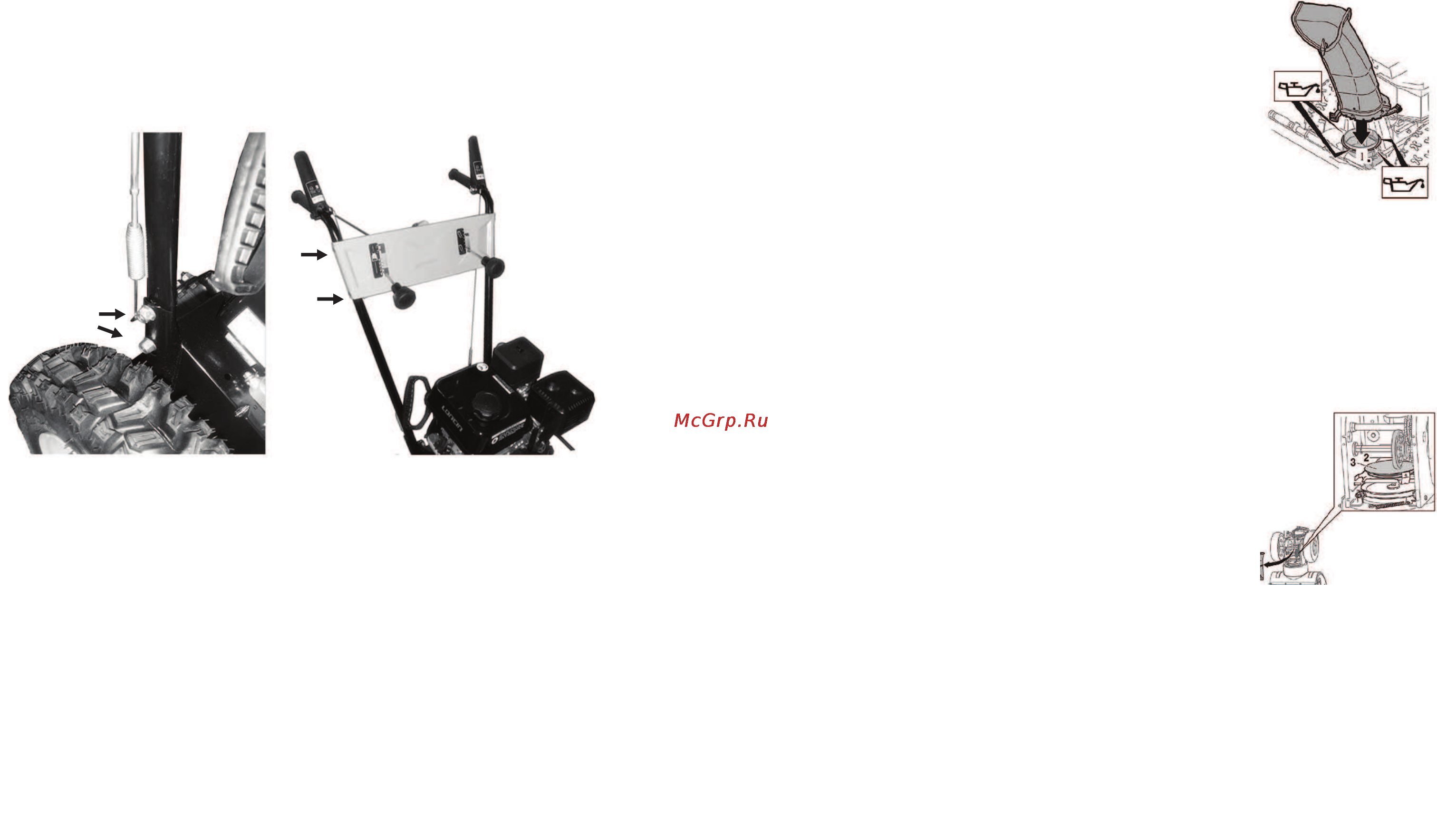

6.1 Установка рукоятки управления на корпус снегоуборочника
- совместите отверстия на рукоятке управления с отверстиями, располо-
женными в нижней части корпуса снегоуборочника.
- закрепите рукоятку управления при помощи четырёх шестигранных
болтов (по два болта с каждой стороны) (рис. 2 А).
- с помощью 2 болтов закрепите с каждой стороны планку на верхней
части рукоятки (рис. 2 В).
6.2 Установка рычага переключения скоростей
Рычаг переключения скоростей представлен на рис. 3 А
- выньте зажим и штифт на рычаге переключения скоростей.
- пропустите тягу через отверстие на обратной стороне планки.
- вставьте штифт и зафиксируйте его зажимом
- другую сторону тяги зафиксируйте гайкой на планке переключения скоро-
стей в нижней части снегоуборочника (рис. 3 В).
6.3 Установка желоба для выброса снега рис. 4
Внимание! Жёлоб для выброса снега крепится к снегоуборочнику при
помощи трёх планок крепления.
- установите болты планки крепления в отверстия, расположенные на
фланце желоба.
рис. 2
А В
15
- наклоните снегоуборочник на бок.
- очистите части шнека и жёлоб с помощью щётки.
- у становите снегоуборочник в исходное положение.
- удалите с поверхности снегоуборочника остатки снега и грязи.
11.5 Смазка
- смажьте все вращающиеся и движущиеся части снегоуборочника
машинным маслом.
- добавьте небольшое количество масла на поворотный узел желоба для
выброса снега (рис. 13).
11.6 Регулировка рычага привода шнека:
- прижмите рычаг привода шнека к рукоятке управ-
ления, при необходимости уменьшите натяжение
троса.
- отпустите рычаг привода шнека. Трос привода
шнека должен быть в натянутом состоянии. Не допу-
скать перетягивания троса. При необходимости, отре-
гулировать натяжение троса привода шнека.
- рычаг привода шнека должен полностью прижи-
маться к рукоятке управления. Если этого не происхо-
дит, трос привода шнека перетянут, и его необходимо ослабить.
11.7 Регулировка рычага привода колёс. Порядок проверки:
- установите рычаг переключения скоростей в положение наибольшей
передней скорости.
- прижать рычаг привода колёс к рукоятке управления и сдвинуть сне-
гоуборочник вперёд.
- в момент передвижения снегоуборочника установить рычаг пере-
ключения скоростей в положение наибольшей задней скорости, а затем в
положение наибольшей передней скорости.
- если при перемещении снегоуборочника или
при переключении скоростей чувствуется некоторое
сопротивление, то необходимо ослабить трос привода
колёс.
- если в момент перемещения снегоуборочника при-
жать рычаг привода колёс к рукоятке управления, то
колеса должны заблокироваться. Если этого не произо-
шло, то необходимо натянуть трос привода колёс.
11.8 Регулировка тросов привода шнека и колёс.
- для натяжения троса: ослабить гайку, а затем закрутить втулку до гайки.
- для ослабления троса: ослабить втулку и закрутить гайку до втулки.
11.9 Проверка системы привода колёс (рис. 14).
Внимание! При установке снегоуборочника на снегозаборник убедитесь,
что:
• Снегоуборочник находится в устойчивом положении.
рис. 13
рис. 14
