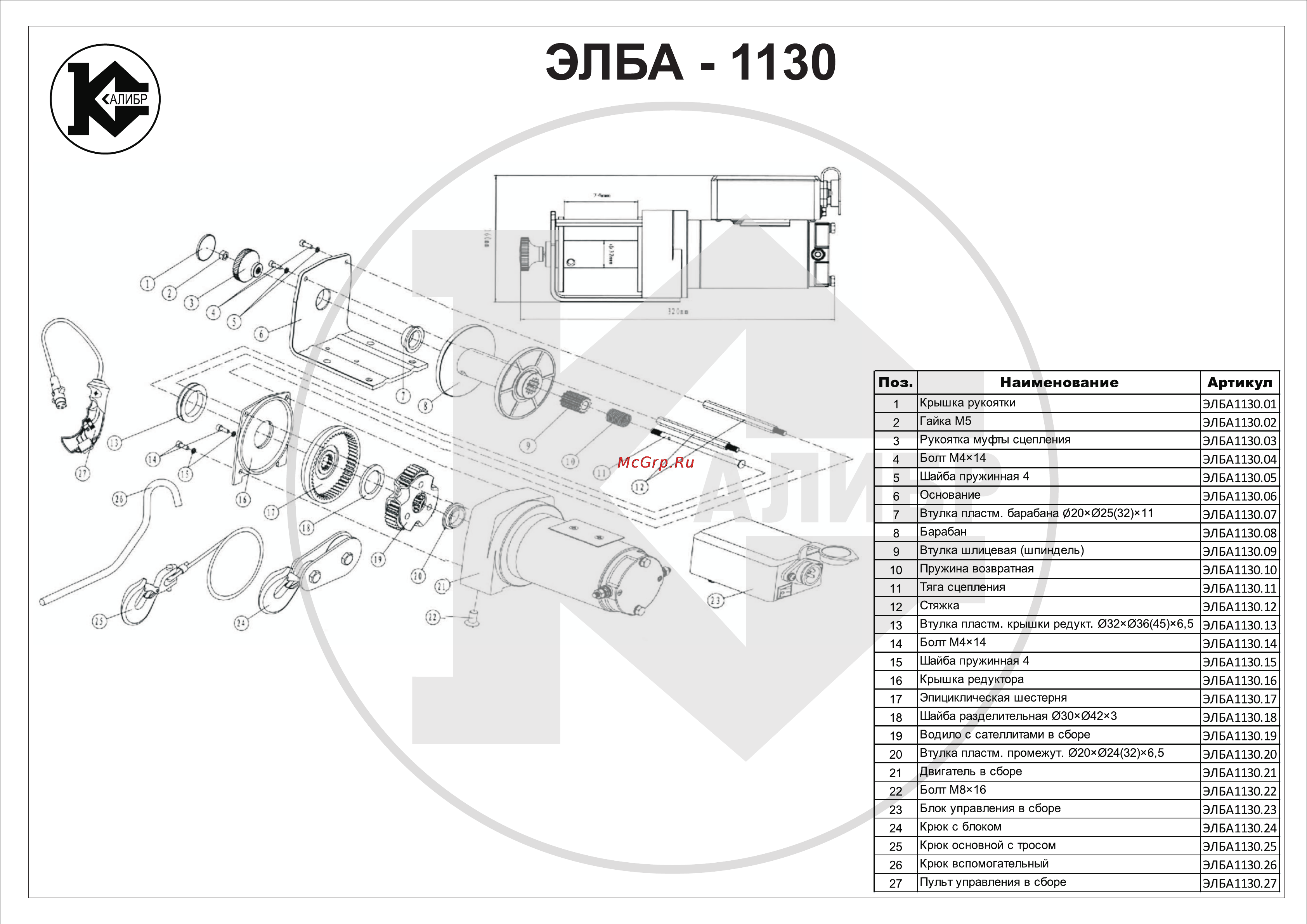

ЭЛБА 1130 САЛИБР Поз Наименование 1 Крышка рукоятки 2 Гайка М5 3 Рукоятка муфты сцепления 4 Болт М4 14 5 Шайба пружинная 4 6 Основание 7 Втулка плас барабана 020x025 32 11 8 Барабан 9 Втулка шлицевая шпиндель 10 Пружина возвратная 11 Тяга сцепления 12 Стяжка 13 Втулка плас крышки редукт 032х036 45 х6 5 14 Болт М4х14 15 Шайба пружинная 4 16 Крышка редуктора 17 Эпициклическая шестерня 18 Шайба разделительная 030x042x3 19 Водило с сателлитами в сборе 20 Втулка плас промежут 02Ох024 32 х6 5 21 Двигатель в сборе 22 Болт М8х16 23 Блок управления в сборе 24 Крюк с блоком 25 Крюк основной с тросом 26 Крюк вспомогательный 27 Пульт управления в сборе Артикул ЭЛБА1130 01 ЭЛБА1130 02 ЭЛБА1130 03 ЭЛБА1130 04 ЭЛБА1130 05 ЭЛБА1130 06 ЭЛБА1130 07 ЭЛБА1130 08 ЭЛБА1130 09 ЭЛБА1130 10 ЭЛБА1130 11 ЭЛБА1130 12 ЭЛБА1130 13 ЭЛБА1130 14 ЭЛБА1130 15 ЭЛБА1130 16 ЭЛБА1130 17 ЭЛБА1130 18 ЭЛБА1130 19 ЭЛБА1130 20 ЭЛБА1130 21 ЭЛБА1130 22 ЭЛБА1130 23 ЭЛБА1130 24 ЭЛБА1130 25 ЭЛБА1130 26 ЭЛ БА ИЗО 271
