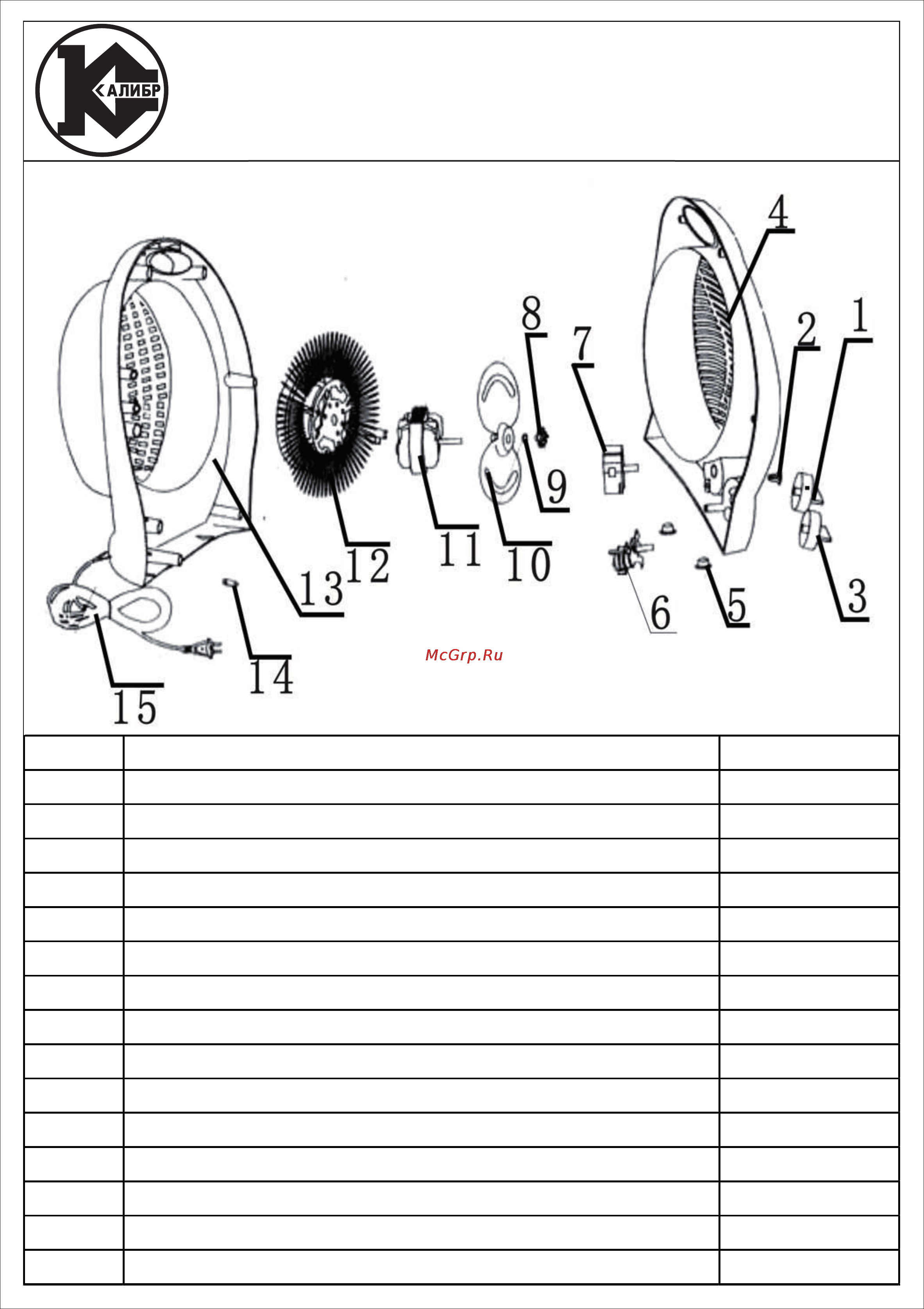

Калибр ТВ-2000 Сборочный чертёж онлайн

Тепловентилятор «Калибр ТВ-2000»

Поз. Наименование Артикул

1 Ручка переключения режимов ТВ2000.01

2 Индикатор сети ТВ2000.02

3 Ручка термостата ТВ2000.01

4 Корпус передняя часть ТВ2000.04

5 Ножка ТВ2000.05

6 Термостат KST820 У02711

7 Переключатель режимов T125 (5 выводов, 4 напр.) У02712

8 Фиксатор крыльчатки ТВ2000.08

9 Кольцо запорное ТВ2000.09

10 Крыльчатка 2 лопасти У01306

11 Двигатель вентилятора YJ58-12 (вал L=22мм) ТВ2000.11

12 Спираль в сборе У01347

13 Корпус задняя часть ТВ2000.13

14 П

рижим кабеля ТВ2000.14

15 Кабель питания с вилкой ТВ2000.15
