4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

4.1 Базовой деталью тепловентилятора является обечайка 1 (см. рис.1) изготовленная из листовой оцинкованной

стали. Внутри обечайки установлены трубчатые электронагреватели 2 и осевой вентилятор 3. Вентилятор

всасывает воздух через заднюю решетку 4, поток воздуха, проходя через электронагреватели, нагревается и

подается в помещение через переднюю решетку 5. Блок управления 6 может быть расположен как в нижней, так и

в верхней части изделия (в зависимости от исполнения). В блоке управления размещены переключатель режимов

7 и регулировочный термостат 8. Обечайка закрыта кожухом 9. Ручка 10 служит для переноски тепловентилятора.

Подключение к электросети осуществляется с помощью шнура питания с сетевой вилкой 11.

4.2 Тепловентилятор может работать в одном из трех режимов:

- режим «0» (вентиляция без нагрева);

- режим «1» (вентиляция с нагревом на 1/2 мощности);

- режим «2» (вентиляция с нагревом на полную мощность).

1 – обечайка

2 – ТЭНы

3 – осевой вентилятор

4 – решетка задняя

5 – решетка передняя

6 – блок управления

7 – переключатель режимов

8 - регулировочный термостат

9 – кожух

10 – ручка

11 - шнур питания с сетевой вилкой

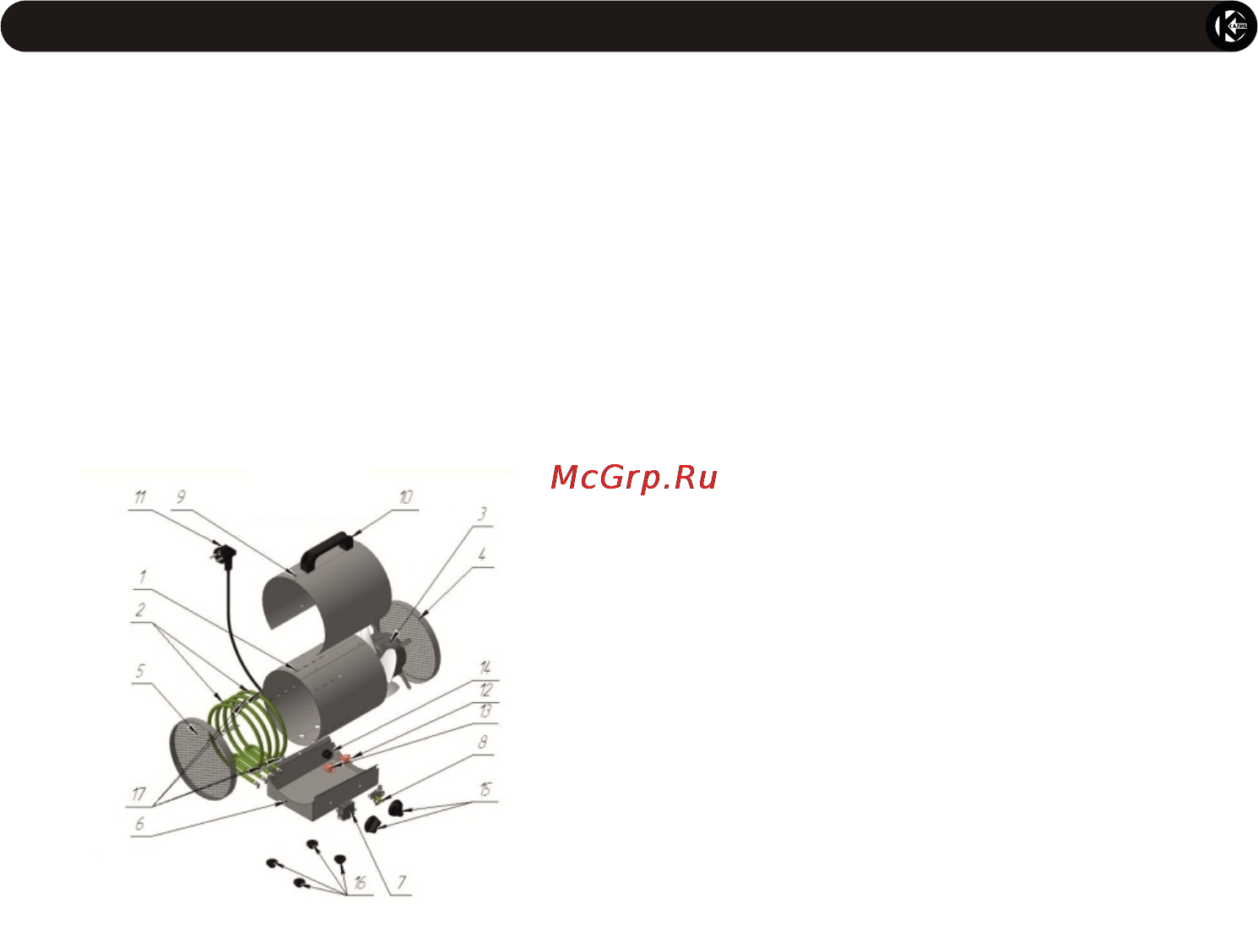

Рис.1. Тепловентилятор

ТЕПЛОВЕНТИЛЯТОР КАЛИБР ТВ 3/5 М
