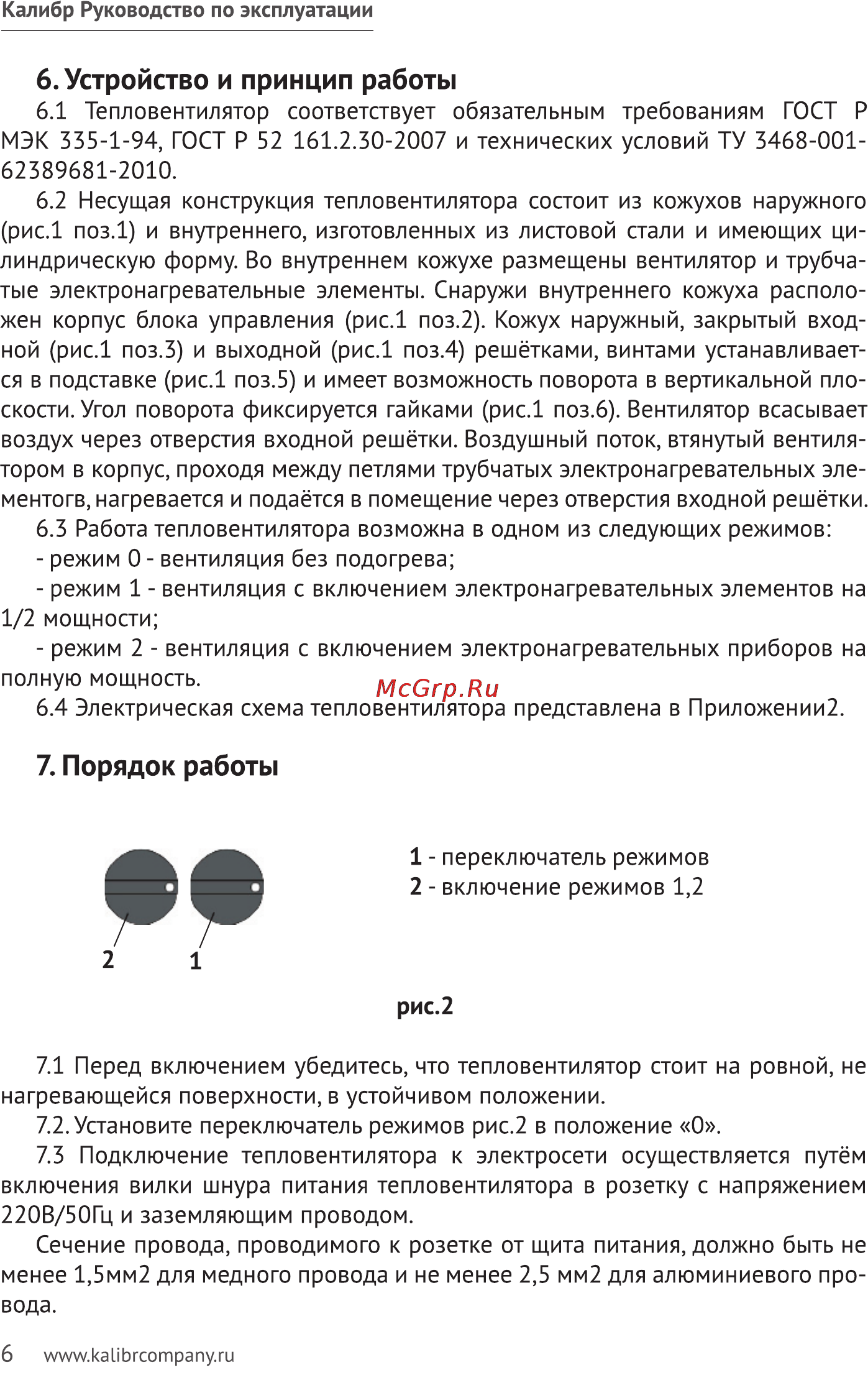

Калибр Руководство по эксплуатации 6 Устройство и принцип работы 6 1 Тепловентилятор соответствует обязательным требованиям МЭК 335 1 94 ГОСТ Р 52 161 2 30 2007 и технических условий ТУ ГОСТ Р 3468 001 62389681 2010 6 2 Несущая конструкция тепловентилятора состоит из кожухов наружного рис 1 поз 1 и внутреннего изготовленных из листовой стали и имеющих ци линдрическую форму Во внутреннем кожухе размещены вентилятор и трубча тые электронагревательные элементы Снаружи внутреннего кожуха располо жен корпус блока управления рис 1 поз 2 Кожух наружный закрытый вход ной рис 1 поз З и выходной рис 1 поз 4 решётками винтами устанавливает ся в подставке рис 1 поз 5 и имеет возможность поворота в вертикальной пло скости Угол поворота фиксируется гайками рис 1 поз 6 Вентилятор всасывает воздух через отверстия входной решётки Воздушный поток втянутый вентиля тором в корпус проходя между петлями трубчатых электронагревательных элементогв нагревается и подаётся в помещение через отверстия входной решётки 6 3 Работа тепловентилятора возможна в одном из следующих режимов режим 0 вентиляция без подогрева режим 1 вентиляция с включением электронагревательных элементов на 1 2 мощности режим 2 вентиляция с включением электронагревательных приборов на полную мощность 6 4 Электрическая схема тепловентилятора представлена в Приложении2 7 Порядок работы 1 переключатель режимов 2 включение режимов 1 2 рис 2 7 1 Перед включением убедитесь что тепловентилятор стоит на ровной не нагревающейся поверхности в устойчивом положении 7 2 Установите переключатель режимов рис 2 в положение 0 7 3 Подключение тепловентилятора к электросети осуществляется путём включения вилки шнура питания тепловентилятора в розетку с напряжением 220В 50Гц и заземляющим проводом Сечение провода проводимого к розетке от щита питания должно быть не менее 1 5мм2 для медного провода и не менее 2 5 мм2 для алюминиевого про вода 6 www kalibrcompany ru
