Калибр Мастер УПМ-1200/180Ем [3/6] Общий вид инструмента общий вид полировальной машины схематично представлен на рис

сятся, помимо прочих: появление цветов побежалости, деформация

или оплавления деталей и узлов полировальной машины, потемнение

или обугливание изоляции проводов электродвигателя под действием

высокой температуры.

10. Внешние проявления дефектов инструмента, возникших в ре-

зультате неправильной эксплуатации

Причина отказа изделия Внешние проявления дефектов

1. Работа с перегрузкой двигателя.

1. Одновременное сгорание якоря и статора.

2. Сгорание якоря с оплавлением изоляционных

втулок.

3. Сгорание статора с оплавлением изоляционных

втулок.

2. Небрежное обращение с инстру-

ментом при работе и хранении.

1. Следы оплавления, трещины и вмятины на кор-

пусе.

2. Повреждение шнура питания.

3. Механическое повреждение элементов деталей.

11. Возможные неисправности

Наименование неисправности,

внешнее проявление и дополни-

тельные признаки

Вероятная причина неисправности

1. При включении инструмента элек-

тродвигатель не работает.

1. Неисправен выключатель.

2. Обрыв шнура питания или монтажных прово-

дов.

3. Обрыв в обмотке якоря или статора..

2. Круговой огонь на коллекторе.

1. Неисправность в обмотке статора.

2. Износ и зависание щёток.

3. Повышенный шум в редукторе.

1. Износ или поломка зубчатой пары.

2. Износ подшипника.

4. При включении инструмента, из

вентиляционных отверстий появля-

ется дым или запах горелой изоля-

ции.

1. Межвитковое замыкание обмоток статора.

Устранение неисправностей производится в гарантийной мастерской.

2. Технические характеристики

Основные технические характеристики представлены в таблице:

Модель УПМ - 1200/180 Ем

1. Напряжение, В 220

2. Частота, ГЦ 50

3. Потребляемая мощность, Вт 1200

4. Диаметр отрезного круга, мм 180

5. Частота вращения круга на холостом кругу:

- I скорость, об/мин 600

- II скорость, об/мин 900

- III скорость, об/мин 1500

- IV скорость, об/мин 2100

- V скорость, об/мин 2700

- VI скорость, об/мин 3000

6. Резьба на шпинделе, мм М14

7. Электродвигатель

Однофазный

коллекторный

8. Длина шнура питания с вилкой, не менее, м 2

3. Общий вид инструмента

Общий вид полировальной машины схематично представлен на рис.1

4. Комплектация

Полировальная машина поставляется в продажу в следующей комплек-

тации

1. Полировальная машина 1

2. Руководство по эксплуатации 1

3. Упаковка 1

* в зависимости от поставки комплектация может меняться

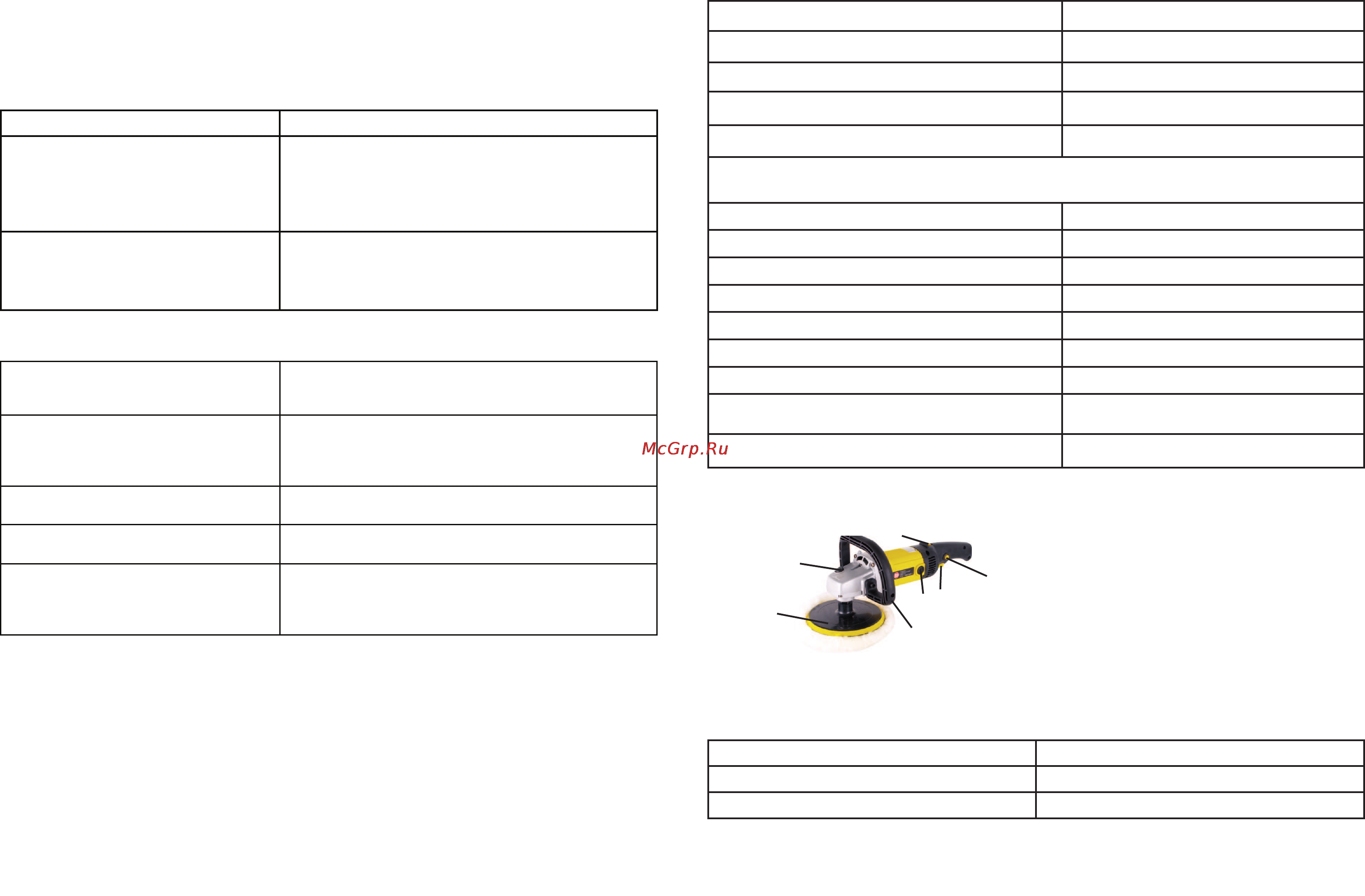

рис. 1

1 - Кнопка выключателя;

2 - Кнопка фиксатора положения;

3 - Регулятор оборотов;

4 - Фиксатор шпинделя;

5 - Рукоятка;

6 - Полировальный диск;

7 - Крышка гнезда графитовых щёток.
