6
Внимание!
Перед сборкой машины убедитесь в том,
что конические соединительные элемен-
ты как генератора, так и двигателя явля-
ются чистыми и не имеют ни) каких по-
вреждений.

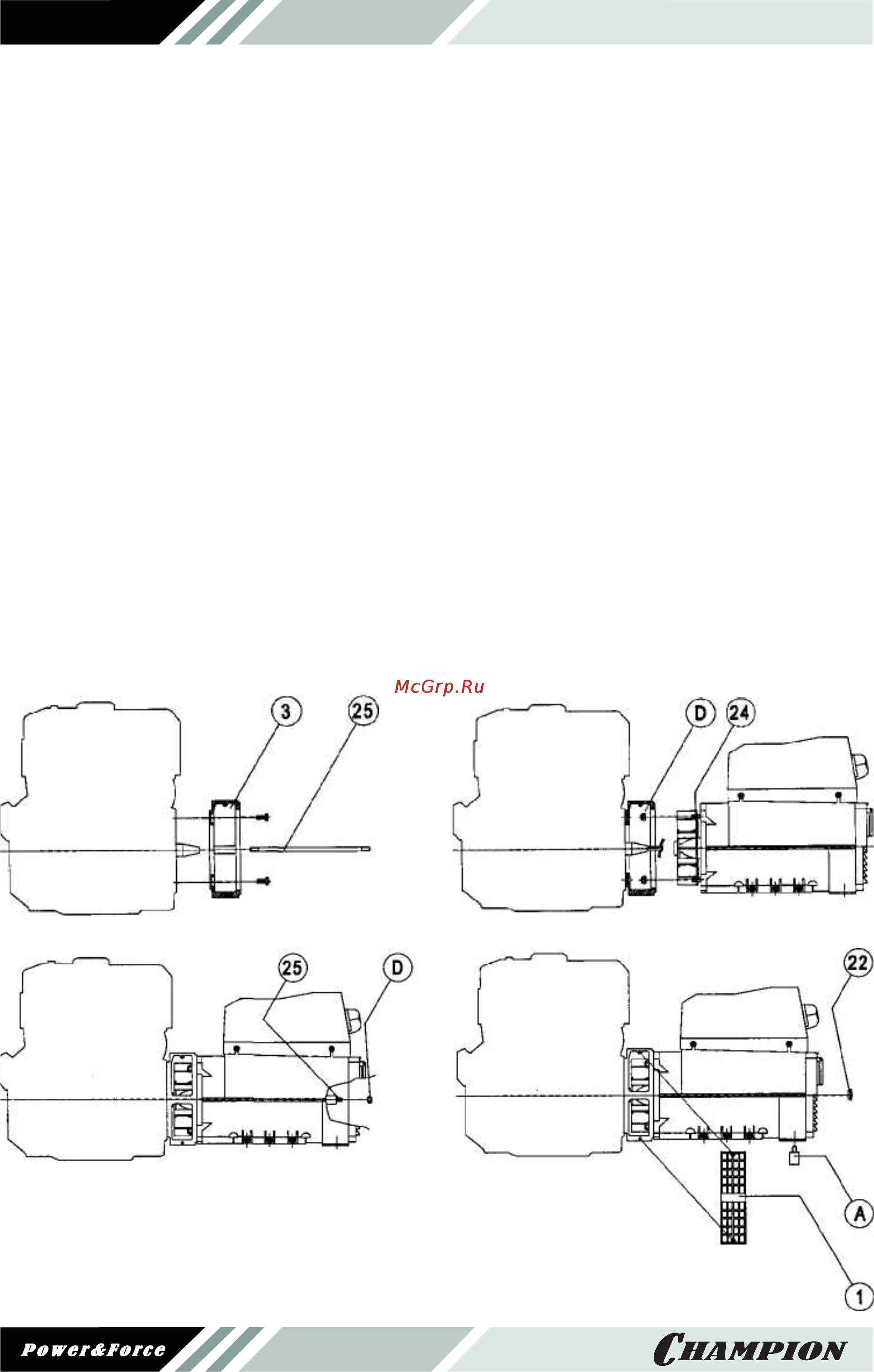

1) Закрепите защитную решетку (3) венти-
лятора на приводном двигателе (пред-
варительно сняв ее с генератора).
2) Вставьте стяжную шпильку (25), пред-
назначенную для крепления оси рото-
ра
, и ввинтите ее в вал привода.
3) Установите на собранный генератор
(статор и ротор) защитный кожух, ис-
пользуя для этого четыре стяжные
шпильки М8 (24) с самозатягивающи-
мися гайками М8 (D).
ИНСТРУКЦИЯ ПО СБОРКЕ
(СОЕДИНИТЕЛЬНАЯ МУФТА)
4) Закрепите ротор на его рабочем ме-
сте по оси машины, надев на стяжную
шпильку(25) шайбу и затянув самоза-
тягивающуюся гайку М8 (D).
Внимание!
Прежде чем устанавливать гайку, убеди-
тесь в том, что резьбовой ко- нец стяж-
ной шпильки выходит из ро- тора на рас-
стояние, достаточное для надежного за-
винчивания.
5) Установите колпачок (22). Закрепите
две защитные решетки (1).
6) Установите блок на соответствующие
противовибрационные подкладки (А),
следя за тем, чтобы не нарушить соо-
сность двигателя и
сварочного аппарата.
