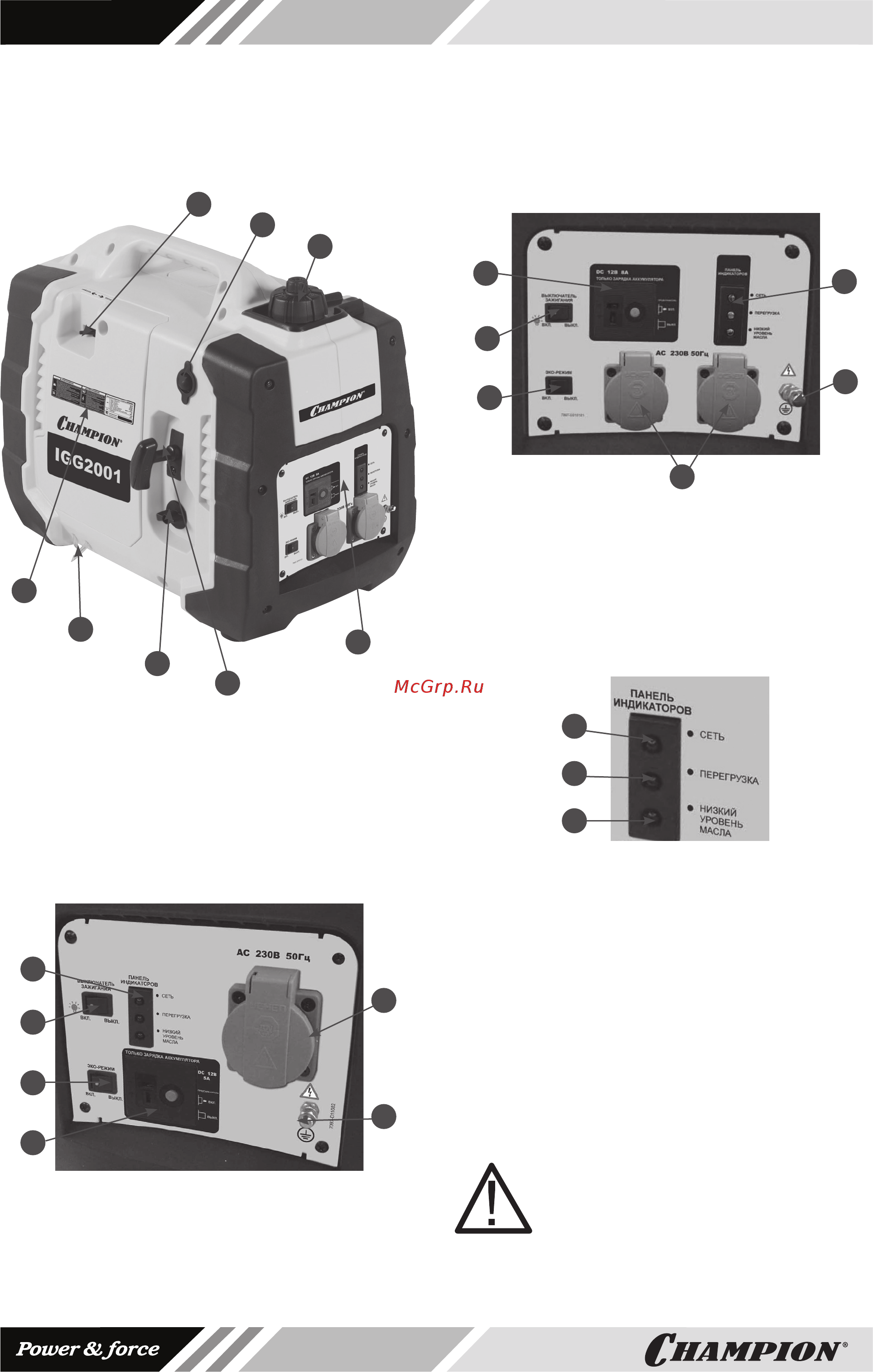

Champion IGG1000 [6/24] Расположение основных узлов и органов управления







1. Дренажные трубки карбюратора

2. Крышка отсека двигателя

3. Рычаг воздушной заслонки 4. Праймер подкачки

топлива 5. Крышка топливного бака

6. Панель управления 7.Ручка стартера

8.Рукоятка топливного крана





1. Блок индикаторов работы генератора

2. Выключатель автоматического управления дрос-

сельной заслонкой 3. Выключатель зажигания

4. Розетка 12В/5А 5.Розетка 220В/16А.

6. Клемма заземления



1. Выключатель автоматического управления

дроссельной заслонкой 2. Выключатель зажигания

3.Розетка 12В/8А 4. Блок индикаторов работы

генератора 5. Клемма заземления 6.Розетка 220В/16А









1.   (Output indicator) -

лампочка загорается зеленым цветом

при нормальной работе генератора. Ког-

да генератор перегружен, или в случае

неисправности в электроприборе - зе-

леный индикатор погаснет и загорится

лампочка индикатора перегрузки.

2.   (Overload

indicator) - лампочка загорается красным

цветом в результате перегрузки генера-

тора или неисправности в электропри-

боре. При загорании индикатора пере-

грузки питание потребителя отключится.

ВНИМАНИЕ!

При загорании лампочки индикато-

ра перегрузки немедленно оста-

новите двигатель генератора и

установите причину срабатыва-

ния индикатора.
