10. Возможные неисправности

10.1 Перечень возможных неисправностей приведён в таблице ниже:

Наименование неисправности,

внешние проявление и

дополнительные признаки

Вероятная причина неисправности

1. При включении пилы электродвига-

тель не работает

1. Отсутствие электроэнергии в сети

2. Обрыв провода питания

3. Неисправен выключатель

4. Плохой контакт щёток с коллектором

5. Износ щёток или заклинивание их в щёт-

кодержателе

6. Мало напряжения в сети

2. Повышенный шум или нагрев корпуса,

запах горелой изоляции во время работы

электродвигателя

1. Неисправность обмоток электродвига-

теля

2. Износ поверхности коллектора

3. повышенный шум в редукторе при

работе электродвигателя

1. Износ или поломка зубчатой передачи

или подшипников редуктора

10.2 Внешние проявления дефектов пилы, возникших в результате

неправильной эксплуатации приведены в таблице ниже:

Причина отказа изделия Внешние проявления дефектов

1. Работа с перегрузкой

1. Одновременное сгорание якоря и статора

2. Сгорание якоря с оплавлением изоляцион-

ных втулок

3. Сгорание статора с оплавлением изоляци-

онных втулок

2. Небрежное обращение с пилой при

работе и хранении

1. Следы оплавления трещины и вмятины на

корпусе

2. Сильная коррозия деталей пилы

2. Технические характеристики

Основные технические характеристики представлены в таблице:

Напряжение, В 220

Частота, ГЦ 50

Потребляемая мощность, Вт 900

Скорость вращения шпинделя, об/мин 4000

Диаметр пильного диска, мм 140

Максимальная глубина пропила (45°), мм 30

Максимальная глубина пропила (90°), мм 42

3. Комплектность

Пила поставляется в продажу в следующей комплектации:

Кол-во, шт

1. Пила 1

2. Шестигранный ключ 1

3. Пылесборник 1

4. Линейка 1

5. Упаковка 1

6. Паспорт 1

* в зависимости от поставки комплектация может меняться

4. Общий вид пилы

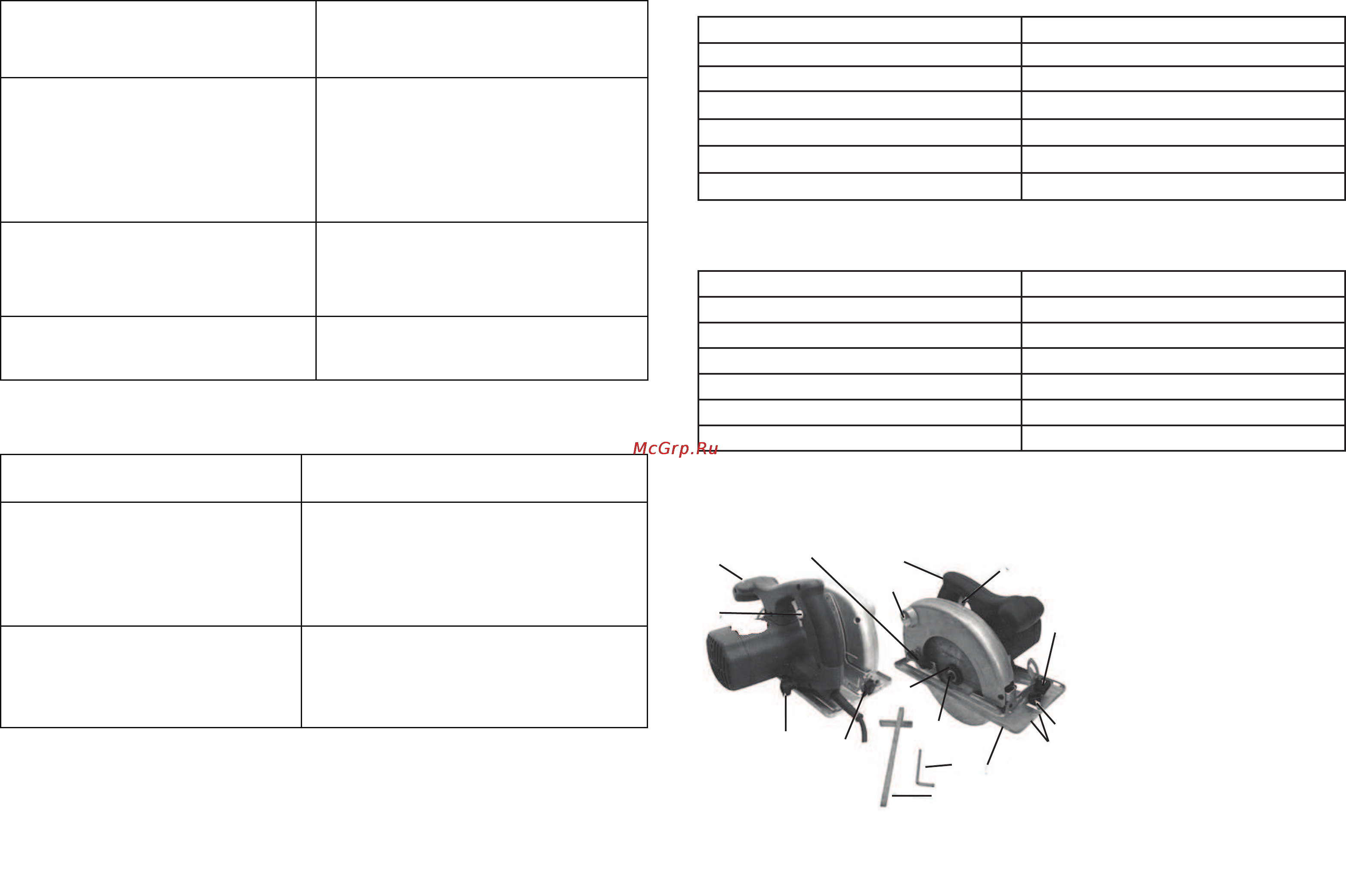

Общий вид пилы схематично представлен на рис.1

рис. 1

1. Передняя ручка

2. Кнопка блокировки

3. Патрубок выброса опилок

4. Ручка

5. Выключатель

6. Передний винт фиксации параллельного

упора

7. Задний винт фиксации параллельного упора

8. Металлическое основание пилы

9. Параллельный упор

10. Винт крепления пильного диска

11. Рычаг фиксации уровня глубины пропила

12. Направляющие пропила

13. Шестигранный ключ

14. Рычаг фиксации угла наклона пропила

15. Внешний фланец прижимной

16. Рычаг подъема защитного кожуха
