чённом положении. Запрещается фиксировать выключатель во включённом по-

ложении с помощью дополнительных средств.

3.2 Замена пильного диска

-следите за правильной установкой направления вращения диска - при

установке необходимо, что бы стрелка направления вращения на диске соот-

ветствовала направлению, указанному на корпусе пилы;

-разблокируйте подвижный защитный

кожух, нажав на рычаг блокировки (рис.2

поз.2). Затем, поднимая вверх подвижный

защитный кожух, совместите специальный

паз на кожухе со шпинделем (рис.3 поз.2).

Заблокируйте вращение шпинделя нажати-

ем кнопки фиксации, расположенной на кор-

пусе редуктора (рис.4 поз.2);

-с помощью специального ключа открути-

те фиксирующий болт пильного диска, сни-

мите внешний прижимной фланец и пильный

диск вместе с внутренним фланцем со шпин-

деля;

-для установки пильного диска установи-

те внутренний фланец на шпиндель и произ-

ведите дальнейший монтаж пильного диска в

обратном порядке;

-после установки диска проверьте, что бы

в нижнем положении режущего блока диск

не касался поворотного основания;

-после установки диска подключите пилу

к электросети и осуществите пробный крат-

ковременный запуск. При наличии сильной

вибрации диск необходимо заменить.

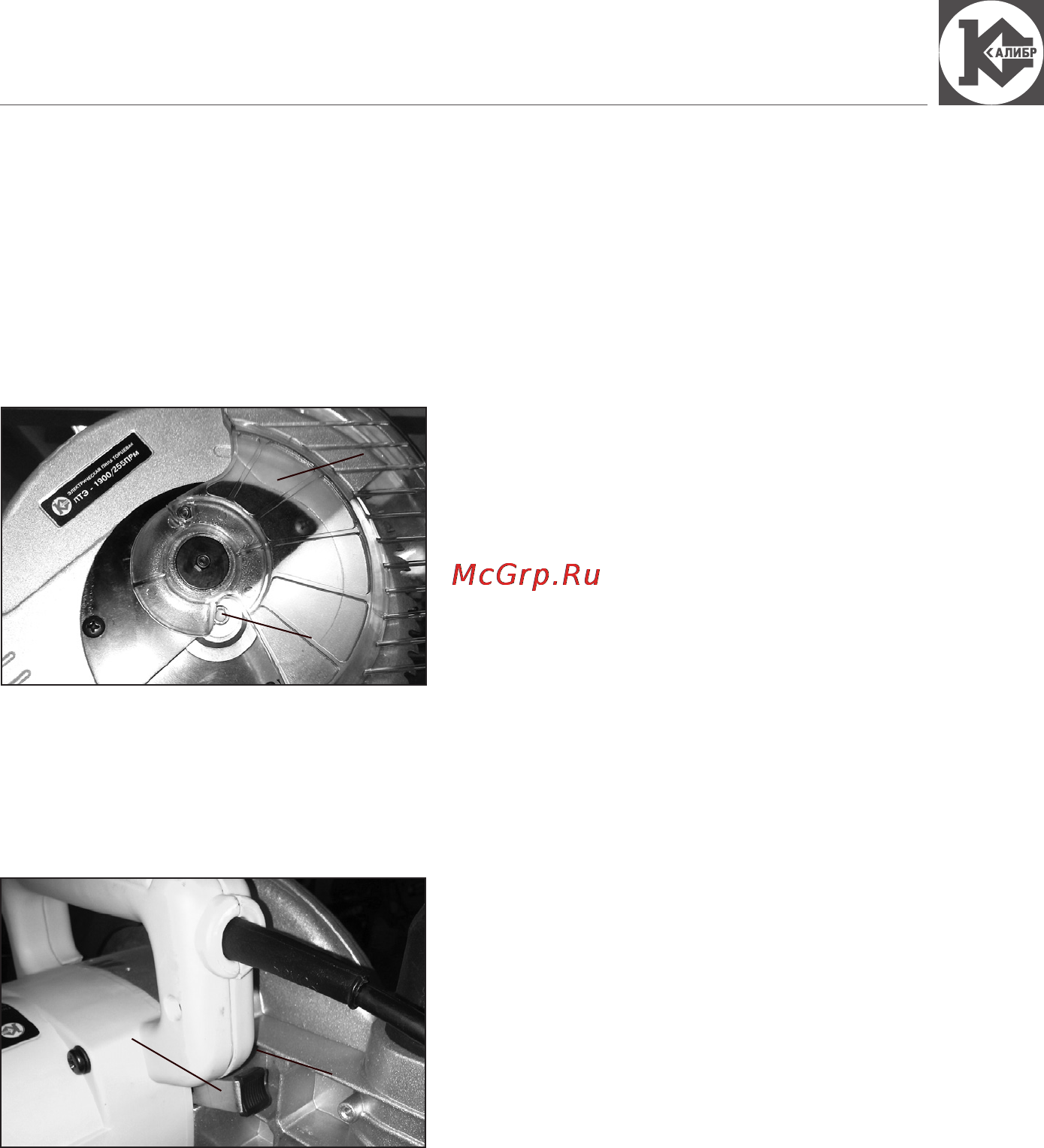

рис.3

1 - подвижной защитный кожух;

2 - шпиндель.

рис.4

1 - кнопка фиксации шпинделя;

2 - корпус редуктора.
