8. Настройка прибора
Для настройки терморегулятора необходимо ввести значение под-
держиваемой температуры t;
В режиме настройки устанавливаемое значение мигает.
24
24
25.6
26
ШАГ 1. Установка поддерживаемой температуры . t
При кратковременном нажатии на любую из кнопок
отображается значение поддерживаемой температуры t.
При удержании кнопки более 5 секунд, терморегулятор
переходит в режим установки температуры t. При этом
показания на индикаторе мигают. Кнопками и ус-
тановите необходимое значение. Кратковременным
нажатием на любую из кнопок производится изменение
температуры на 1 С. °
Выход из режима установки произойдет автомати-
чески через 10 секунд после последнего нажатия на
кнопку.
- «crc» - неправильное чтение данных от датчика
(может происходить из-за помех от силовых кабелей
на провод датчика). Не рекомендуется прокладывать провод от датчика
вместе с силовыми проводами. Длина провода датчика может быть
увеличина до 200 м (при условии использования провода типа «витая
пара»).
Светодиод РЕЛЕ на передней панели прибора сигнализирует о
срабатывании исполнительного реле.
Реле на выходе рассчитано на коммутируемый ток 16А (3,5 кВт)
активной нагрузки. При необходимости коммутации большей мощности
или пр и к ом мутаци и р еак ти вно й н агрузки (например - н ас ос)
необходимо использовать промежуточное реле (контактор).
O6P.
- “обр” - обрыв или отсутствие датчика температуры;
ВНИМАНИЕ! Прибор контролирует подключение датчика и при
наличии неполадок высвечивает:
- “З.С.” - неправильная полярность подключения или
короткое замыкание в цепи датчика;
3.C.
EpE
7. Принцип работы
При работе терморегулятора осуществляется поддержание задан-
ной температуры t объекта путем его нагрева. По достижении темпера-
туры t, терморегулятор отключает нагревательный элемент и объект
остывает на установленное значение гистерезиса ∆t, после чего опять
включается нагрев и т. д.
t,°C
t
Поддерживаемая
температура
Гистерезис
∆t
1. Первоначальный
нагрев объекта
Логика работы терморегулятора
3. Нагрев объекта
4. Далее цикл повторяется
2. Остывание объекта
Гистерезис - это разница между температурой включения и отклю-
чения контактов реле терморегулятора (падение температуры) .
цикл
9. Правила хранения
Терморегуляторы в упаковке предприятия-изготовителя должны хра-
ниться в отапливаемых помещениях при температуре от +5°С до +50°С
и относительной влажности воздуха до 85% (при 25°С). В помещении
для хранения не должно быть пыли, паров кислот, щелочей, а также
газов, вызывающих коррозию.
10. Гарантийные обязательства
Гарантийный срок эксплуатации одноканального электронного регу-
лятора температуры – 24 месяца со дня продажи при соблюдении
потребителем правил хранения, подключения, и эксплуатации. В тече-
ние гарантийного срока эксплуатации изготовитель производит безвоз-
мездно ремонт терморегулятора в случае несоответствия его требова-
ниям технических условий . Терморегулятор не подлежит гарантийному
обслуживанию в следующих случаях:
1. Ус ловия эксплуатации не соответствуют «Инструкции по эксплуа-
тации», прилагаемомой к изделию.
2. Из делие имеет следы механических повреждений (нарушение
пломбирования, нетоварный вид).
3. Имеются следы воздействия влаги, попадания посторонних
предметов, пыли, грязи внутрь изделия (в т.ч. насекомых).
4. Выход из строя в результате уд ара молнии, пожара, затопления,
отсутствия вентиляции и других причин, находящихся вне контроля
производителя.
Гарантия не распространяется на механические повреждения
датчика.
Гарантийное и после гарантийное обслуживание производит:
ООО “ЭНЕРГОХИТ”, 83076, Украина, г. Донецк,
пр. Красногвардейский, 50а.
Тел/Факс +38(062)385-64-85.
ООО “РОСТОК-ЭЛЕКТРО”, 143002, Россия, Московская обл.,
г. Одинцово, ул. Акуловская,11а/стр. 3.
Тел. +7(495)510-32-43.
®
DigiTOP
4 5 6 7 8 9
51
90
64

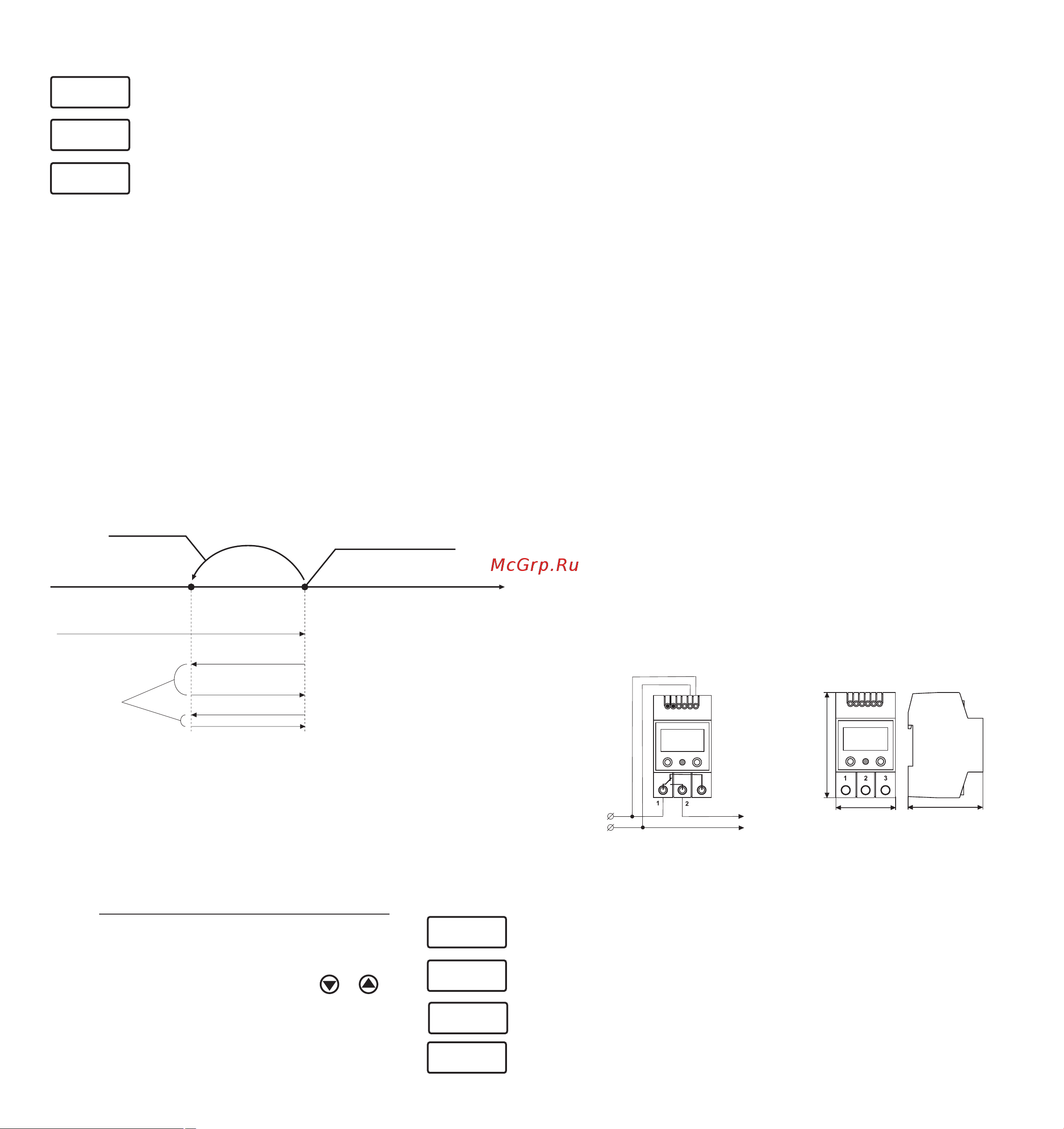

Схема подключения
Габаритные размеры
4 5 8 9
Вход
~220 В
Нагрузка
L
N
Датчик
N`
L`
