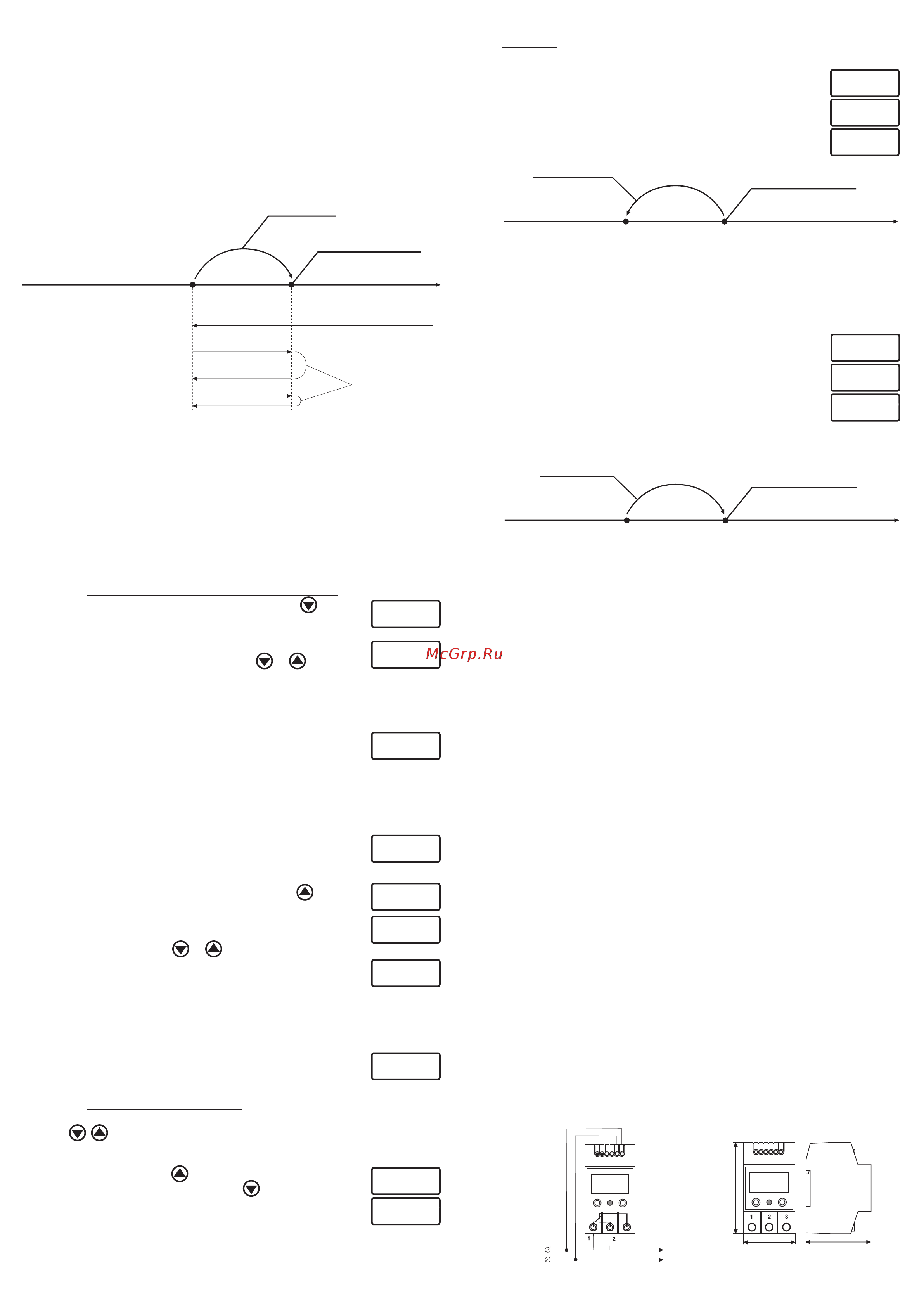

34.5
34.5
45.6
45.6
14.5
25.6
14.5
25.6
hob
c o l
ШАГ 2. Установка гистерезиса . ∆t
При кратковременном нажатии на кнопку отоб-
ражается значение гистерезиса . При удержании кноп-∆t
ки более 5 секунд, терморегулятор переходит в режим
установки гистерезиса . При этом показания на инди-∆t
каторе мигают. Кнопками и установите необходи-
мое значение. Кратковременным нажатием на любую из
кнопок производится изменение температуры на 0,1 С. °
При удержании любой из кнопок более 5 секунд, проис-
ходит изменение значения с шагом 1 С. Рекомендуется °
длительным нажатием установить целую часть числа
после чего откорректировать значение кратковременны-
ми нажатиями.
Выход из режима установки произойдет автомати-
чески через 10 секунд после последнего нажатия на
кнопку.
8. Настройка прибора
Для настройки терморегулятора необходимо ввести три параметра:
- поддерживаемую температуру t;
- гистерезис ∆t;
- режим работы (НАГРЕВ или ОХЛАЖДЕНИЕ).
В режиме настройки устанавливаемое значение мигает.
Последовательность установки параметров:
ШАГ 1. Установка поддерживаемой температуры . t
При кратковременном нажатии на кнопку отоб-
ражается значение поддерживаемой температуры t. При
удержании кнопки более 5 секунд, терморегулятор пере-
ходит в режим установки температуры t. При этом пока-
зания на индикаторе мигают. Кнопками и устано-
вите необходимое значение. Кратковременным нажати-
ем на любую из кнопок производится изменение темпе-
ратуры на 0,1 С. При удержании любой из кнопок более°
5 секунд, происходит изменение значения с шагом 1 С. °
Рекомендуется длительным нажатием установить целую
часть числа после чего откорректировать значение
кратковременными нажатиями.
Значения поддерживаемой температуры t имеют
точность одного знака после запятой в пределах
-9,9 С...+99,9 С. В остальном диапазоне - целые числа. ° °
Т.е. выше +99,9 С и ниже -9,9 С температура ° °
задается целым числом.
Выход из режима установки произойдет автомати-
чески через 10 секунд после последнего нажатия на
кнопку.
ШАГ 3. Установка режима работы.
При кратковременном нажатии одновременно двух
кнопок отображается режим работы терморегу-
лятора. При удержании кнопок более 5 секунд, терморе-
гулятор переходит в режим установки. Кратковременным
нажатием на кнопку устанавливается режим
“НОТ” - НАГРЕВ, нажатием на кнопку устанавливает-
ся режим “СО ” - ОХЛАЖДЕНИЕ. L
Выход из режима установки произойдет автомати-
чески через 10 секунд после последнего нажатия на
кнопку.
Все установленные значения сохраняются в энергонезависимой
памяти терморегулятора.
При работе в режиме ОХЛАЖДЕНИЕ осуществляется поддержание
заданной температуры t объекта путем его охлаждения. Терморегуля-
тор поддерживает температуру объекта не выше заданной температу-
ры t. При первоначальном включении охлаждение происходит до зна-
чения t-∆t, т. е. ниже заданной температуры t на значение гистерезиса
∆t, после чего реле отключается. При нагреве объекта до температуры
t, терморегулятор включает охлаждающий элемент и объект снова
охлаждается на установленное значение гистерезиса ∆t после чего
охлаждение объекта снова отключается. Далее цикл повторяется.
t,°C
t
Поддерживаемая
температура
Гистерезис
Режим ОХЛАЖДЕНИЕ
∆t
1. Первоначальное
охлаждение объекта
логика работы
3. Охлаждение
4. Далее цикл повторяется
2. Самостоятельный нагрев
Гистерезис - это разница между температурой включения и отклю-
чения контактов реле терморегулятора (падение температуры) .
цикл
®
DigiTOP
9. Правила хранения
Терморегуляторы в упаковке предприятия-изготовителя должны хра-
ниться в отапливаемых помещениях при температуре от +5°С до +50°С
и относительной влажности воздуха до 85% (при 25°С). В помещении
для хранения не должно быть пыли, паров кислот, щелочей, а также
газов, вызывающих коррозию.
10. Гарантийные обязательства
Гарантийный срок эксплуатации одноканального электронного регу-
лятора температуры – 24 месяца со дня продажи при соблюдении
потребителем правил хранения, подключения, и эксплуатации. В тече-
ние гарантийного срока эксплуатации изготовитель производит безвоз-
мездно ремонт терморегулятора в случае несоответствия его требова-
ниям технических условий . Терморегулятор не подлежит гарантийному
обслуживанию в следующих случаях:
1. Ус ловия эксплуатации не соответствуют «Инструкции по эксплуа-
тации», прилагаемомой к изделию.
2. Из делие имеет следы механических повреждений (нарушение
пломбирования, нетоварный вид).
3. Имеются следы воздействия влаги, попадания посторонних
предметов, пыли, грязи внутрь изделия (в т.ч. насекомых).
4. Выход из строя в результате уд ара молнии, пожара, затопления,
отсутствия вентиляции и других причин, находящихся вне контроля
производителя.
Гарантия не распространяется на механические повреждения
датчика.
4 5 6 7 8 9
51
90
64
Схема подключения
Габаритные размеры
4 5 8 9
Вход
~220 В
Нагрузка
L
N
Датчик
N`
L`
Гарантийное и после гарантийное обслуживание производит:
ООО “ЭНЕРГОХИТ”, 83076, Украина, г. Донецк,
пр. Красногвардейский, 50а.
Тел/Факс +38(062)385-64-85.
ООО “РОСТОК-ЭЛЕКТРО”, 143005, Россия, Московская обл.,
г. Одинцово, ул. Акуловская,11а/стр. 3.
Тел. +7(495)510-32-43.
24.0
2.0
hob
Примеры программирования.
Пример 1. Необходимо обогреть помещение и поддерживать темпе-
ратуру в пределах от 22 до 24 С. Для этого устанавливаем в терморегу-
ляторе следующие значения:
- поддерживаемая температура t 24 °С
- гистерезис ∆t 2 °С
- режим работы “НАГРЕВ”
Пример 2. Необходимо поддерживать температуру в морозильной
камере от -9 до -5 °С. Для этого устанавливаем в терморегуляторе сле-
дующие значения:
- поддерживаемая температура t -5 °С
- гистерезис ∆t 4 °С
- режим работы “ОХЛАЖДЕНИЕ”
-5.0
c o l
4.0
При этом охладительный элемент, управляемый терморегулятором,
будет охлаждать морозильную камеру до -9 °С и отключаться. После
повышения в ней температуры на 4°С, т.е. до -5 °С, терморегулятор
снова включит охладительный элемент, начнется охлаждение и цикл
повторится.
t,°C
t,°C
Поддерживаемая
температура t
Поддерживаемая
температура t
Гистерезис ∆t
Гистерезис ∆t
При этом нагреватель, управляемый терморегулятором, будет
нагревать помещение до 24 °С и отключаться. После остывания поме-
щения на 2°С (до 22 °С), терморегулятор снова включит нагреватель и
цикл повторится.
24
-5
22
-9
