Инструкция по эксплуатации Страница: 2

Condtrol wall pro [2/2] Детектор

Необходимость уменьшения чувствительности состоит в том, что с меньшей чувствительностью область, где проверяется наличие метал-

ла меньше, что позволяет точнее определить центр металлического вкрапления.

1. Для максимальной чувствительности включите прибор в удалении от каких-либо поверхностей нажатием и удержанием кнопки вклю-

чения, чтобы быть уверенным, что калибровка происходит без наличия каких-либо металлических объектов (Прибор калибруется только

в отдалении от стен в режимах METAL SCAN и AC SCAN)

2.  При удержании кнопки включения приложите прибор к стене и передвигайте его по поверхности. Поставьте отметку там, где вы

получили самое высокое значение по обнаружению металла (самое большее количество сегментов на экране). При определении место-

положения точной целевой области система наведения SpotLite испускает луч и появляется звуковой сигнал. Продолжайте передвигать

прибор в том же направлении до тех пор, пока число сегментов не уменьшится. Затем двигайте прибор в противоположном направлении,

сделайте отметку там, где количество сегментов на дисплее достигает максимума. Середина между отметками – это центр металличе-

ского объекта.

Если прибор находит металл на большой площади, то вы можете ограничить поисковую область, чтобы точно определить местоположе-

ние металла.

3.  Для дальнейшего, более точного обнаружения металла, просканируйте область снова. Отпустите кнопку вкл/выкл, затем на-

жмите снова, начиная работу с одной из предыдущих отметок. Это переведет прибор в режим сниженной чувствительности и позволит

осуществить более точное сканирование.

4.  Осуществите сканирование в обоих направлениях (как показано в П.1). Сканируемая область должна быть меньше, чтобы вы

могли точно определить местоположение металла. Данный алгоритм может быть далее повторен для уменьшения области сканирования.

Примечание: Наличие мелких или глубоко залегающих вкраплений может отображаться на дисплее появлением нескольких сегмен-

тов индикатора, но не центральной линией или звуковой сигнализацией. В этом случае используйте более точное обнаружение для

нахождения металла.

Wall Pro CONDTROL



Прибор предназначен для обнаружения

неоднородностей из дерева, металла, про-

водов под напряжением в стенах, полах, по-

толках и других поверхностях.

Прибор имеет 4 режима сканирования:

• STUD SCAN: обнаруживает центр и края

металлических и деревянных частей (вкра-

плений): нахождение деревянных и метал-

лических частей на глубине до 19 мм

• STUD DEEP SCAN: обнаруживает центр и

края металлических и деревянных частей

(вкраплений): нахождение деревянных и

металлических частей на глубине до 38 мм

• METAL SCAN MODE: обнаруживает желе-

зосодержащие (магнитные) металлы на глу-

бине до 76 мм и металлы, не содержащие

железа (немагнитные) на глубине 38 мм

• AC Scan Mode (режим обнаружения пере-

менного тока): обнаруживает провода под

напряжением на глубине до 50 мм

Внимание! Детектор автоматически

находит и предупреждает о наличии

проводов переменного тока под на-

пряжением в режимах STUD SCAN, STUD

DEEP SCAN, METAL SCAN MODE.

1. 

Откройте крышку батарейного отсека.

Установите источник питания (9V). Вставь-

те батарейку в отсек. Закройте крышку

батарейного отсека до щелчка. Заряда

батарейки должно хватить на 2 года при

использовании в стандартных условиях.

2. 

Передвиньте переключатель в нужный

режим: STUD SCAN для нахождения ме-

таллических и дере-

вянных вкраплений,

DEEP SCAN для скани-

рования стен на глуби-

не более 19 мм, METAL

SCAN для нахождения

металла, АС SCAN для

нахождения проводов

переменного тока под

напряжением.

Прибор остается вы-

ключенным, если

кнопка включения не

нажата.

9.  

  

Находит другие объекты, кроме частей в

режиме STUD SCAN. Находит больше целей,

чем должно быть.

• Рядом могут быть электропровода

и металлические или пластиковые

трубы.

• Сканируйте поверхность в режимах METAL и AC SCAN, чтобы определить наличие металла

или проводов под напряжением.

• Проверьте наличие других частей расположенных на расстоянии 305, 406, 610 мм от каждой

стороны, или же ту же самую часть в других местах вверху или внизу от первоначального

места сканирования.

Соблюдайте осторожность при забивании гвоздей, распиливании, работе дрелью в стенах,

на потолке, на полах, где могут быть подобные части

Область напряжения намного больше, чем

сами провода (только провода переменного

тока).

• По стене сухой кладки может рас-

пространяться статический заряд,

который улавливает детектор на рас-

стоянии до 305 мм по обе стороны от

электропровода.

• Для уменьшения области обнаружения, выключите прибор, затем снова включите прибор у

края области, где был первоначально найден провод, и просканируйте снова

• Положите руку на стену возле прибора, чтобы убрать статику.

Трудности в обнаружении металла. • Прибор калибруется над металличе-

ским объектом.

• Металлические объекты малы или

находятся очень глубоко.

• Прибор калибруется над металлическим объектом, при этом уменьшается чувствитель-

ность. Попробуйте калибровать в другом месте.

• Сканируйте в вертикальном и горизонтальном направлении. Чувствительность к металлу

увеличивается, когда металлический объект находится параллельно датчику.

Прибор видит металлический объект боль-

ше его реального размера.

• Металл плотнее дерева • Для уменьшения чувствительности рекалибруйте прибор на одной из двух первоначальных

отметок (только в режиме обнаружения металла).

Подозрение на наличие электропроводов,

но прибор не показывает их присутствие.

• Провода или находятся в металли-

ческом кабель-канале, или в оплетке,

или за металлитческим покрытием

стены.

• Провода находятся на глубине более

51 мм от поверхности.

• Провода могут быть не под напря-

жением.

• Используйте режим METAL SCAN для обнаружения металла, проводов или металлического

кабель-канала.

• Всегда отключайте ток при работе возле электропроводов.

• Вставьте вилку в розетку.

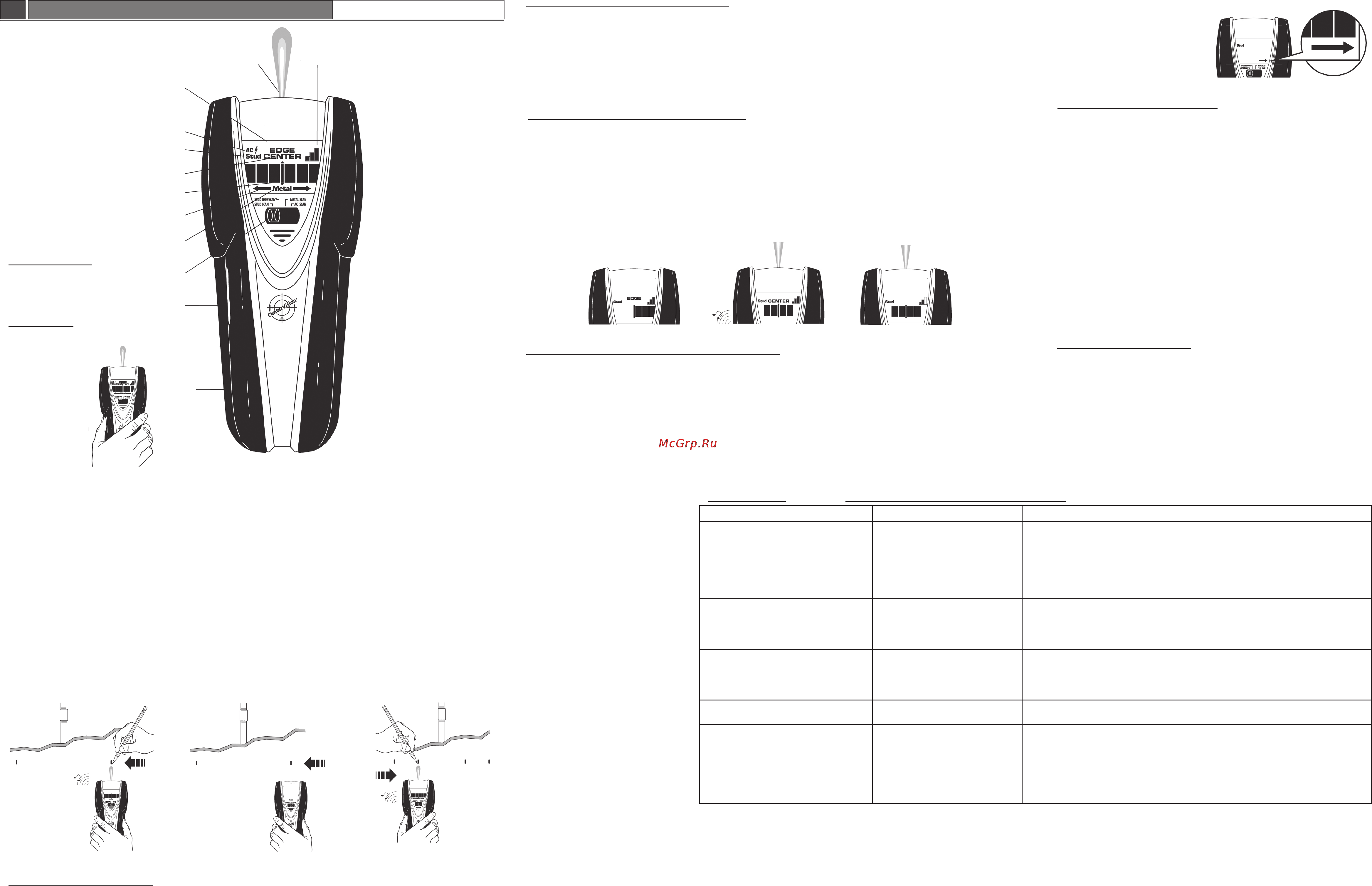

1. Индикатор силы сигнала

2. Система наведения SpotLite

3. Дисплей

4. Режим нахождения переменного

тока и индикатор наличия проводов

5. Индикатор режима STUD SCAN

6. Индикатор края или центра

вкрапления

7. Индикатор середины

8. Индикатор автокоррекции

9. Индикатор режима обнаружения

металлов

10. Переключатель режимов

11. Кнопка вкл/выкл

12. Батарейный отсек (на задней

панели прибора)

3. 

Переключите прибор в режим STUD SCAN, прислоните прибор к исследуемой поверхности, затем нажмите и удерживайте кнопку включе-

ния. Дождитесь звукового сигнала, чтобы убедиться, что произошла калибровка, до того, как вы сдвинете прибор.

Медленно перемещайте прибор по поверхности. На дисплее отобразится надпись EDGE, сигнализирующая о нахождении края вкрапле-

ния. Продолжайте передвигать прибор. При нахождении вкрапления на дисплее отобразятся три сегмента индикатора, появится звуковой

сигнал, при нахождении центра вкрапления отобразятся 4 сегмента в центре дисплея, появятся обозначения – CENTER, и загорится Систе-

ма наведения SpotLite.

В случае глубоких вкраплений (толстых стен), на дисплее появляются 2 сегмента индикатора, при нахождении центра вкрапления за-

гораются система наведения SpotLite и четыре сегмента. Если не получается найти вкрапление в режиме STUD SCAN - используйте режим

STUD DEEP SCAN.



Для оптимальных результатов сканирования необходимо держать прибор правильно и двигать его медленно при сканировании. Обратите

внимание на следующие рекомендации:

Держите прибор, как показано на рисунке. Пальцы не должны касаться сканируемой поверхности и сканирующей головки прибора.

Держите прибор прямо, параллельно частям, не поворачивайте прибор.

Держите прибор на плоскости стены, не наклоняйте, не ударяйте его при перемещении по сканируемой поверхности.

Убедитесь, что вторая рука или какая-либо другая часть тела не касаются сканируемой поверхности – это может помешать корректной

работе прибора.

5. 

Прибор калибруется непосредственно на исследуемой поверхности. Прибор непрерывно сканирует пространство под поверхностью с ча-

стотой 10 импульсов в секунду и автоматически делает рекалибровку, когда необходимо, для успешного нахождения центра вкрапления.

Поместите прибор на стену до нажатия кнопки включения в режимах STUD SCAN/STUD DEEP SCAN.

Включенный однократно, прибор автоматически выполняет все калибровки. На дисплее отобразятся все иконки до окончания калибров-

ки. При завершении калибровки активируются Система наведения SpotLite и звуковой сигнализатор, и прибор начинает осуществлять

непрерывные измерения. Держите прибор ровно на стене и приступайте к сканированию.

Примечание: необходимо дождаться окончания калибровки (1-2 секунды) до того, как двигать прибор

АСТ (Автоматическая коррекция) – Во вре-

мя сканирования прибор осуществляет

рекалибровку, если это необходимо. Дан-

ная рекалибровка никак не отображается

внешне. Если прибор в исходном положе-

нии калибруется возле вкрапления и затем

убирается (при этом стена сканируется как

менее плотная), то на дисплее отображает-

ся стрелка, указывающая местонахожде-

ние пропущенного вкрапления.



 Прибор сканирует на стенах, покрытых обоями или тканью, кроме поверхностей,

покрытых металлической фольгой, содержащих металлическое волокно, или еще не вы-

сохших после поклейки (Может требоваться время до нескольких недель для высыха-

ния обоев после поклейки).

По причине неровностей в гипсовом покрытии, сложно найти части с

помощью прибора в режиме STUD SCAN. Переключите прибор в режим METAL SCAN для

обнаружения гвоздей, прикрепляющих обшивку к внутренним частям. Если гипс (штука-

турка) имеет металлическую арматурную сетку, прибор не сможет произвести сканиро-

вание через этот материал.

При сканиро-

вании потолка или стены с неровной поверхностью поместите плотную бумагу на скани-

руемую поверхность. Калибровку осуществляйте также через бумагу.

-

 Используйте режим DEEPSCAN, медленно передвигайте прибор. Индикатор

силы сигнала может отобразить 1-2 сегмента при обнаружении вкрапления через тол-

стое покрытие.

Прибор не находит деревянные части или балки через ковровый настил или набивку

(уплотнение). В проблемных ситуациях используйте режим METAL SCAN для нахождения

гвоздей или шурупов в стене сухой кладки, размещенных вертикально, где находятся

части или балки.

Примечание: Глубина обнаружения и погрешность может варьироваться в зависи-

мости от влажности покрытия, текстуры стены и типа краски.

7. 

Примечание: При сканировании металлических частей используйте режим STUD SCAN

(или режим Stud DEEPSCAN ), чтобы быстро найти центр и края деревянных или метал-

лических частей. Используйте режим METAL SCAN только для определения, являются

ли части металлическими или деревянными. В режиме METAL SCAN будет осущест

вляться поиск только металлических вкраплений в сухой кладке и в деревянных ча

стях.

Режим METAL SCAN имеет интерактивную калибровку для настройки чувствительности

к металлу и используется для нахождения точного расположения металлических объ-

ектов в стенах, полах, потолках. Максимальная чувствительность необходима для бы-

строго нахождения приблизительного местоположения металла. Однако, пользователь

может уменьшить чувствительность, устанавливая и калибруя прибор ближе к металлу.

Рис. A Рис. B Рис. C

Продолжайте передвигать прибор в том

же направлении до тех пор, пока число

сегментов не уменьшится. Затем двигайте

прибор в противоположном направлении,

сделайте отметку там, где количество сег-

ментов на дисплее достигает максимума.

Середина между отметками – это центр

электропроводки под напряжением.

Если прибор находит электричество на

большой площади, то вы можете огра-

ничить поисковую область, чтобы точно

определить местоположение проводов

под напряжением.

3.   Для дальнейшего, более точ-

ного обнаружения проводки под напря-

жением, просканируйте область снова.

Отпустите кнопку вкл/выкл, затем нажми-

те снова, начиная работу с одной из пре-

дыдущих отметок. Это переведет прибор

в режим сниженной чувствительности и

позволит осуществить более точное ска-

нирование.

4.   Осуществите сканирование в

обоих направлениях (как показано в П.1).

Сканируемая область должна быть мень-

ше, чтобы вы могли точно определить

местоположение проводки. Данный ал-

горитм может быть далее повторен для

уменьшения области сканирования.

Примечание: В режиме AC SCAN MODE

можно обнаружить только провода под

напряжением.

   

Данная функция работает во всех режи-

мах. При нахождении тока, соответству-

ющая иконка появляется на дисплее. Если

сканирование производится при наличии

проводов под напряжением, соответству-

ющий индикатор продолжительно мигать.

Предупреждение: Провода на глубине

более чем 51 мм от поверхности в пласт-

массовом кабель-канале за фанерным

покрытием могут быть не найдены.

Провода за металлическим покрытием

или в металлическом кабель-канале не

обнаруживаются прибором. Будьте пре-

дельно внимательны при работе в таких

условиях, при наличии проводов под на-

пряжением.

Всегда отключайте ток при работе ря-

дом с электропроводами.

8. 

Как в режиме METAL SCAN, так и в режиме AC MODE, детектор имеет интерактивную калибровку.

1. Для наибольшей чувствительности включите прибор в удалении от каких-либо поверхностей нажатием и удержанием кнопки вкл/выкл.

, чтобы быть уверенным, что калибровка происходит не рядом с электропроводами под напряжением (Прибор может быть калиброван,

не находясь на стене, только в режимах METAL SCAN и AC SCAN)

2.  При удержании кнопки вкл/выкл приложите прибор к стене и медленно перемещайте его по поверхности. Поставьте отметку

там, где у вас отображается большее значение переменного тока (самое большое количество сегментов на дисплее). При определении

местоположения точной целевой области Система наведения SpotLite испускает луч и появляется звуковой сигнал.



Гарантийный период – 1 год со дня покупки. Гарантия распространяется на все выяв-

ленные за этот период неисправности, возникшие в результате использования в произ-

водстве некачественных материалов, а также производственных дефектов. Гарантия не

распространяется на повреждения, вызванные неправильной эксплуатацией прибора

(например, подключение к неподходящему источнику питания, падение на твердую

поверхность и т.д.) или неправильным хранением; обычный износ инструмента, не вли-

яющий на работу механизма. Любые повреждения со стороны лиц, не имеющих права

распоряжаться этой техникой, чреваты прекращением гарантии.

Срок службы прибора 36 месяцев.



www.condtrol.ru



Отслужившие свой срок инструменты, принадлежности и упаковку следует сдавать на

экологически чистую рециркуляцию отходов.

Только для стран-членов ЕС:

Не выбрасывайте инструменты в коммунальный мусор!

Согласно Европейской Директиве 2002/96/ЕС о старых электрических и электронных ин-

струментах и приборах и ее претворению в национальное право, отслужившие свой срок

инструменты должны собираться отдельно и быть переданы на экологически чистую ре-

циркуляцию отходов.



Не выбрасывайте аккумуляторы/батареи в коммунальный мусор, не бросайте их в огонь

или воду. Аккумуляторы/батареи следует собирать и сдавать на рециркуляцию или на

экологически чистую утилизацию.

Только для стран-членов ЕС:

Неисправные или пришедшие в негодность аккумуляторы/батареи должны быть утили-

зированы согласно Директиве 91/157/ЕЭС.

Condtrol wall pro [2/2] Детектор

Содержание

Похожие устройства
