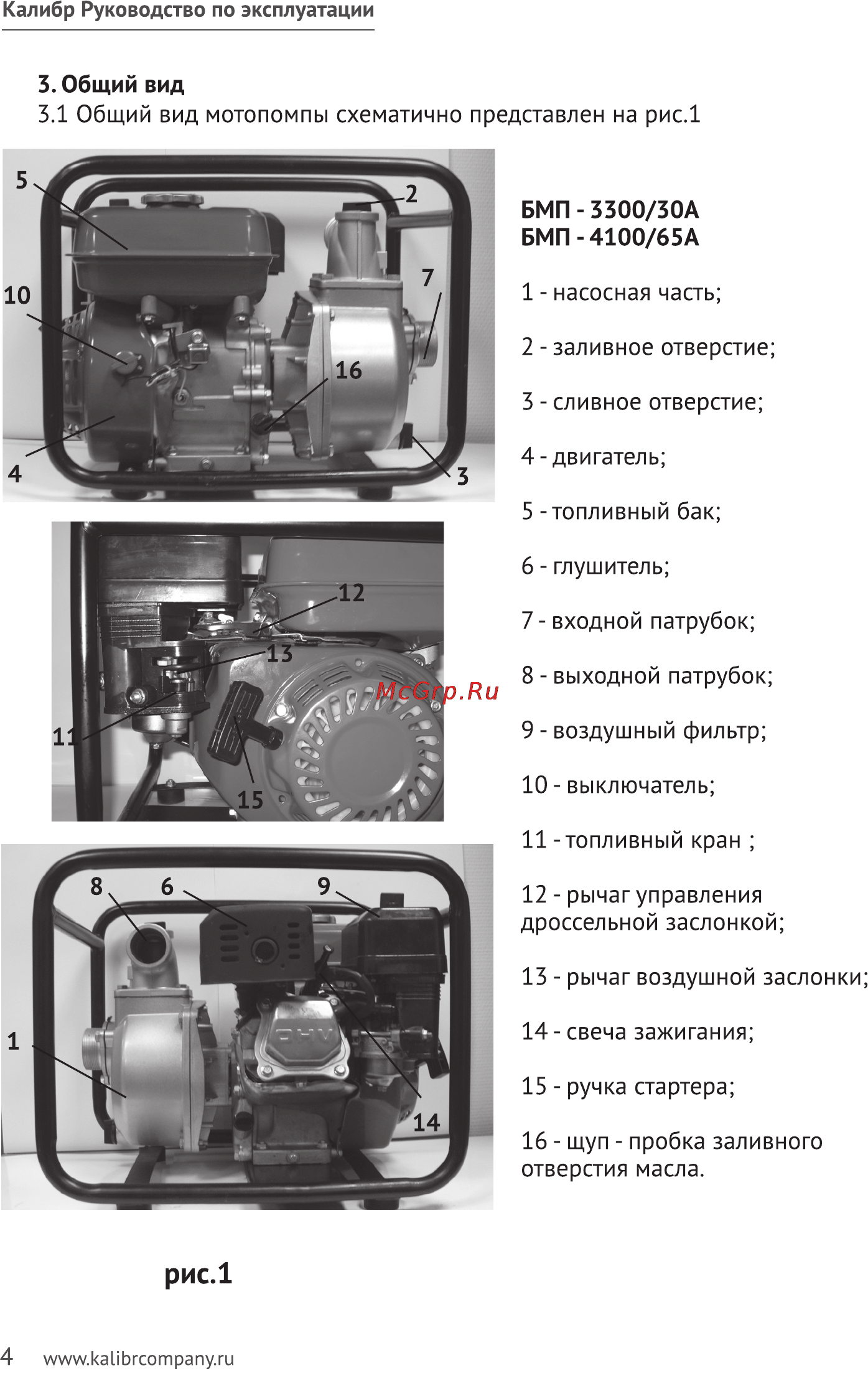

Калибр Руководство по эксплуатации 3 Общий вид 3 1 Общий вид мотопомпы схематично представлен на рис 1 БМП ЗЗОО ЗОА БМП 4100 65А 1 насосная часть 2 заливное отверстие 3 сливное отверстие 4 двигатель 5 топливный бак 6 глушитель 7 входной патрубок 8 выходной патрубок 9 воздушный фильтр 10 выключатель 11 топливный кран 12 рычаг управления дроссельной заслонкой 13 рычаг воздушной заслонки 14 свеча зажигания 15 ручка стартера 16 щуп пробка заливного отверстия масла рис 1 4 www kalibrcompany ru
