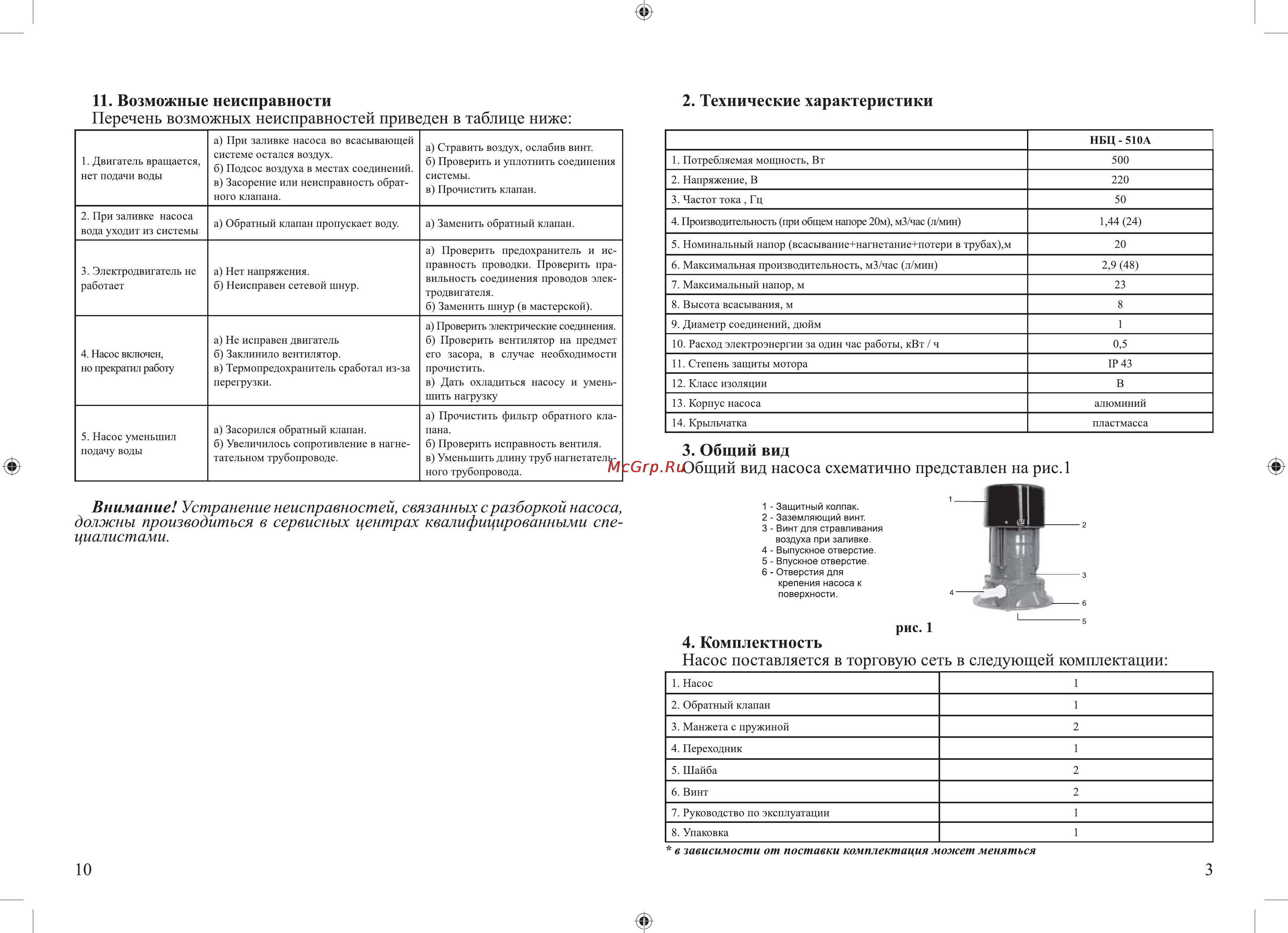

11 Возможные неисправности Перечень возможных неисправностей приведен в таблице ниже 1 Двигатель вращается нет подачи воды 2 При заливке насоса вода уходит из системы 3 Электродвигатель не работает 4 Насос включен но прекратил работу 5 Насос уменьшил подачу воды а При заливке насоса во всасывающей системе остался воздух б Подсос воздуха в местах соединений в Засорение или неисправность обрат ного клапана а Справить воздух ослабив винт б Проверить и уплотнить соединения системы в Прочистить клапан НБЦ 510А 1 Потребляемая мощность Вт 500 2 Напряжение В 220 3 Частот тока Гц а Обратный клапан пропускает воду а Заменить обратный клапан а Нет напряжения б Неисправен сетевой шнур а Проверить предохранитель и ис правность проводки Проверить пра вильность соединения проводов элек тродвигателя б Заменить шнур в мастерской а Не исправен двигатель б Заклинило вентилятор в Термопредохранитель сработал из за перегрузки а Проверить электрические соединения б Проверить вентилятор на предмет его засора в случае необходимости прочистить в Дать охладиться насосу и умень шить нагрузку а Засорился обратный клапан б Увеличилось сопротивление в нагне тательном трубопроводе 2 Технические характеристики а Прочистить фильтр обратного кла пана б Проверить исправность вентиля в Уменьшить длину труб нагнетатель ного трубопровода 50 4 Производительность при общем напоре 20м мЗ час л мин 1 44 24 5 Номинальный напор всасывание нагнетание потери в трубах м 20 6 Максимальная производительность мЗ час л мин 2 9 48 7 Максимальный напор м 23 8 Высота всасывания м 8 9 Диаметр соединений дюйм 1 10 Расход электроэнергии за один час работы кВт ч 0 5 11 Степень защиты мотора IP 43 12 Класс изоляции В 13 Корпус насоса алюминий 14 Крыльчатка пластмасса 3 Общий вид Общий вид насоса схематично представлен на рис 1 Внимание Устранение неисправностей связанных с разборкой насоса должны производиться в сервисных центрах квалифицированными спе циалистами 1 Защитный колпак 2 Заземляющий винт 3 Винт для стравливания воздуха при заливке 4 Выпускное отверстие 5 Впускное отверстие 6 Отверстия для крепения насоса к поверхности рис 1 4 Комплектность Насос поставляется в торговую сеть в следующей комплектации 1 Насос 1 2 Обратный клапан 1 3 Манжета с пружиной 2 4 Переходник 1 5 Шайба 2 6 Винт 2 7 Руководство по эксплуатации 1 8 Упаковка 1 в зависимости от поставки комплектация может меняться 10 3
