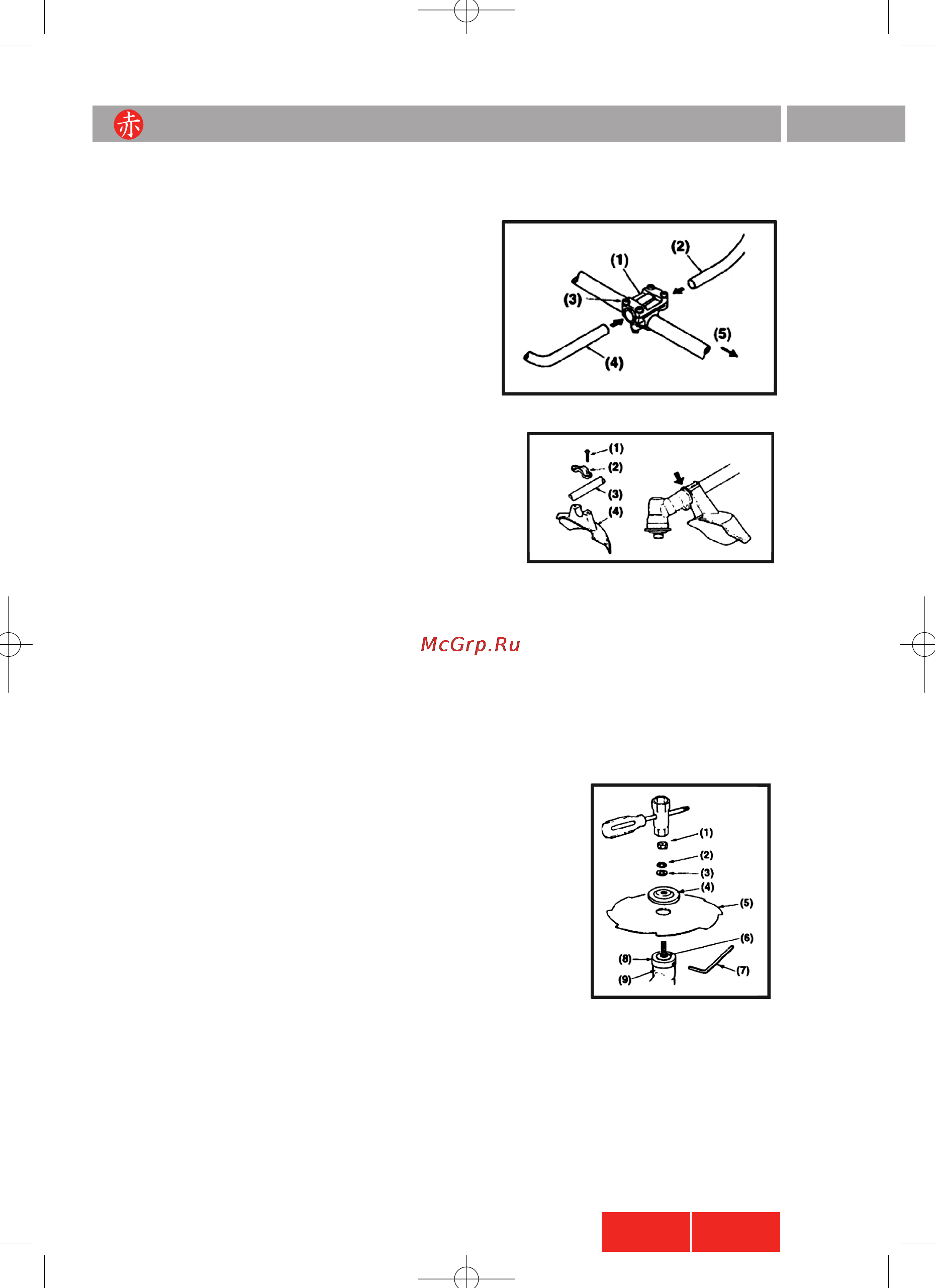

РУКОЯТКА

• Ослабьте 4 болта на скобе рукоятки.

• Вставьте правую (с ручкой газа) и левую рукоятки

в скобу и снова надежно затяните болты.

(1) Скоба рукоятки

(2) Правая рукоятка

(3) Болты

(4) Левая рукоятка

(5) Направление к двигателю

ЗАЩИТНЫЙ КОЖУХ

Установите защитный кожух за редуктором и надежно

прикрепите его скобой и болтами, как показано на рисунке.

(1) Болт

(2) Скоба

(3) Штанга

(4) Защитный кожух

УСТАНОВКА ЛЕЗВИЯ (НОЖА)

1. Зафиксируйте редуктор с помощью L-образного ключа, входящего в комплект, через

отверстие на внутреннем держателе.

2. Поместите лезвие на штифт (символами к редуктору) и аккуратно совместите

отверстие на лезвии со штифтом.

3. Установите внешний держатель на штифт, вогнутой стороной к лезвию.

4. Наденьте сверху на конец штифта шайбу, затем гроверную шайбу и болт и затяните с

помощью прилагаемого накидного ключа.

(1) Болт

(2) Гроверная шайба

(3) Шайба

(4) Внешний держатель

(5) Лезвие (нож)

(6) Штифт

(7) L-образный ключ

(8) Внутренний держатель

(9) Редуктор

УСТАНОВКА ТРИММЕРНОЙ ГОЛОВКИ

1. Правильно установите внутренний и внешний держатели на редуктор.

2. Накрутите прилагаемый болт на штифт и затяните его гаечным ключом.

3. Наверните в ручную триммерную головку на штифт, зафиксировав внутренний

держатель с помощью L-образного ключа.
