3
Подсоединения
Перед соединением системы с другими устройствами, выключите питание •
на всех устройствах. Перед включением или выключением питания каких-
либо устройств, установите все уровни громкости на минимум.
Для подсоединени• я громкоговорителей к разъемам выхода акустической
системы пользуйтесь только кабелями для акустических систем.
Использование кабелей иного типа может привести к пожару.
Обязательно выясните значение номинального сопротивления нагрузки •
усилителя (см. стр. 4), в частности, при параллельном соединении
громкоговорителей. При подсоединении усилителя к нагрузке с
сопротивлением, выходящим за допустимый для усилителя диапазон,
возможно повреждение усилителя.
Меры предосторожности при эксплуатации
При выборе усилителя для совместной эксплуатации с данной акустической •
системой убедитесь в том, что его выходная мощность соответствует
номинальной мощности громкоговорителей (см. «Технические
характеристики» на стр. 4). Даже при выходной мощности усилителя,
не превышающей проектную (PGM) мощность акустической системы,
возможен выход системы из строя при возникновении ограничения
входных сигналов высокого уровня. Выход акустической системы из строя
возможен при следующих обстоятельствах:
- Обратная связь, возникающая при использовании микрофона.
- Высокое постоянное значение уровня звукового давления (SPL), формируемое
музыкальными инструментами.
- Высокое значение непрерывной выходной мощности искаженных сигналов.
- Шум от «хлопков», возникающих при включении аппаратуры, а также при
подсоединении или отсоединении компонентов системы при включенном
усилителе.
Во избежание выхода акустической системы из строя при включении •
электропитания обязательно включайте усилитель В ПОСЛЕДНЮЮ
ОЧЕРЕДЬ. По той же причине при выключении системы усилитель следует
выключить В ПЕРВУЮ ОЧЕРЕДЬ.
Не используйте устройство в течение длительного периода времени •
на высоком уровне громкости, так как это может привести к потере
слуха. Если Вы испытываете неприятные ощущения или звон в ушах,
либо ощущаете снижение остроты слуха, Вам следует обратиться за
консультацией к отоларингологу.
Особые примечания
Схема защиты (входной выключатель)
Все полнодиапазонные громкоговорителя оснащены автоматическим входным
выключателем, защищающим высокочастотный динамик от выхода из строя при
чрезмерно высоком уровне мощности. Если звучание высоких частот какого-либо
громкоговорителя прекращается, немедленно выключите устройство и подождите
две-три минуты. Это достаточно продолжительный для отключения входного
выключателя интервал. Включите устройство вновь и, прежде чем продолжить
прослушивание, убедитесь в наличии высокочастотных звуков, понизив уровень
мощности до значения, при котором не происходит прерывания сигнала. Для
сабвуферов входной выключатель предохраняет низкочастотный громкоговоритель, и
при пропадании звука следует выполнить аналогичную процедуру.
Для подсоединения к разъемам Speakon пользуйтесь только штекерами •
типа Neutrik NL4FC.
* Приведенные в настоящем руководстве иллюстрации предназначены
только для общего ознакомления и могут не соответствовать реальному
внешнему виду изделия при его эксплуатации.
* Перечисленные в настоящем руководстве наименования компаний
и изделий являются торговыми марками либо зарегистрированными
торговыми марками соответствующих правообладателей.
Корпорация Yamaha не несет никакой ответственности за ущерб, связанный с несоблюдением правил эксплуатации или доработками системы.
Прежде чем приступить к соединениям

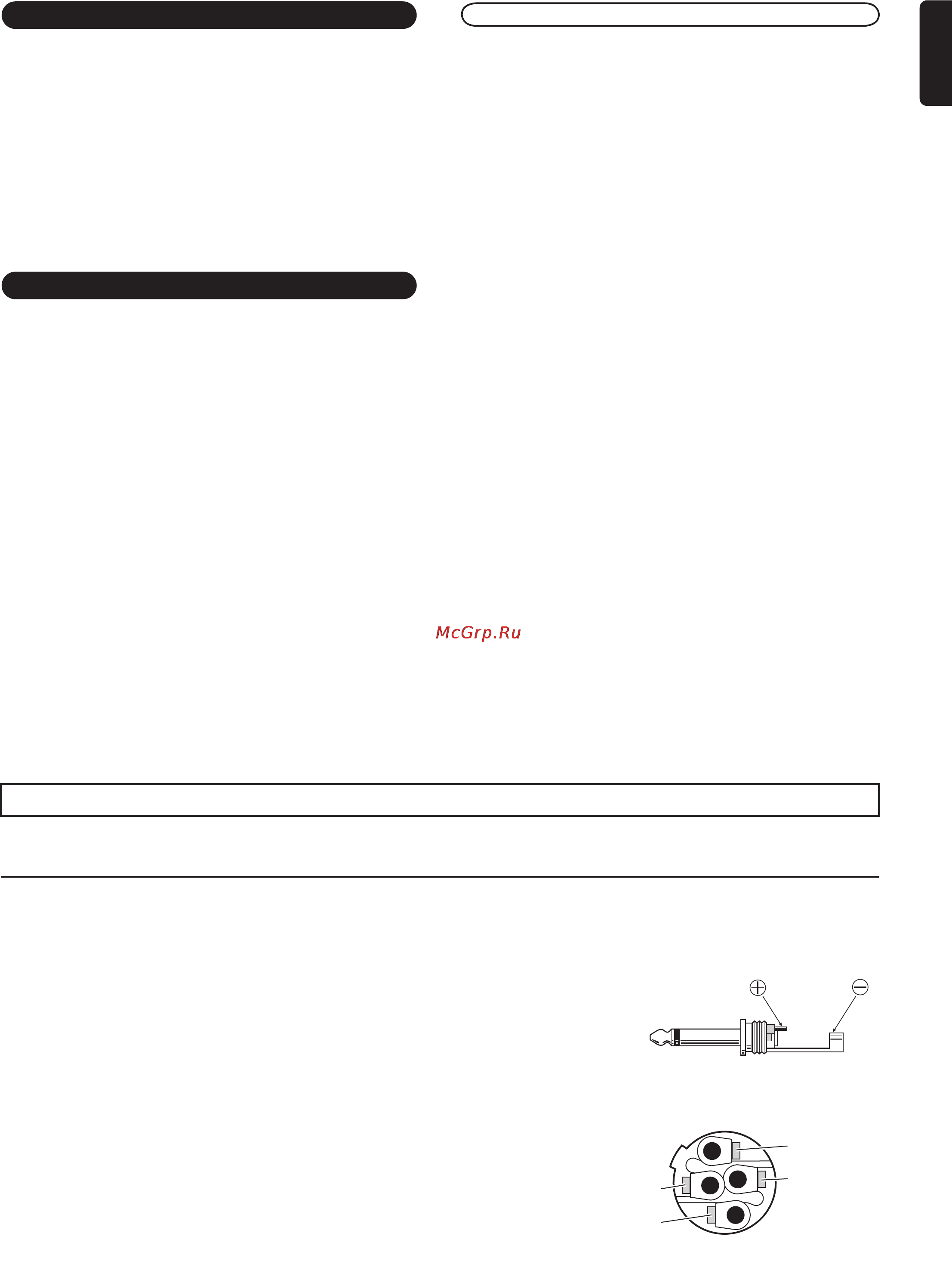

Контакты разъема телефонного типа
Штекеры телефонного типа для подсоединения к разъемам типа
jack должны распаиваться в соответствии с указаниями рисунка
справа. При подключении акустической системы пользуйтесь только
кабелем правильно выбранного типа для акустических систем, а НЕ
экранированным кабелем для музыкальных инструментов или кабелем
для сигналов линейного уровня.
Контакты разъема типа Neutrik NL4FC
Если Вы собираетесь воспользоваться разъемами данного типа для
подачи входного сигнала, штекеры должны распаиваться в соответствии
с указаниями рисунка справа. При подключении акустической
системы пользуйтесь только кабелем правильно выбранного типа для
акустических систем, а НЕ экранированным кабелем для музыкальных
инструментов или кабелем для сигналов линейного уровня.
Разъем Neutrik NL4FC
2– (НЕ
ЗАДЕЙСТВОВАН)
2+ (НЕ
ЗАДЕЙСТВОВАН)
1+ : ГОРЯЧИЙ (+)
1– : ХОЛОДНЫЙ (–)
РУССКИЙ
