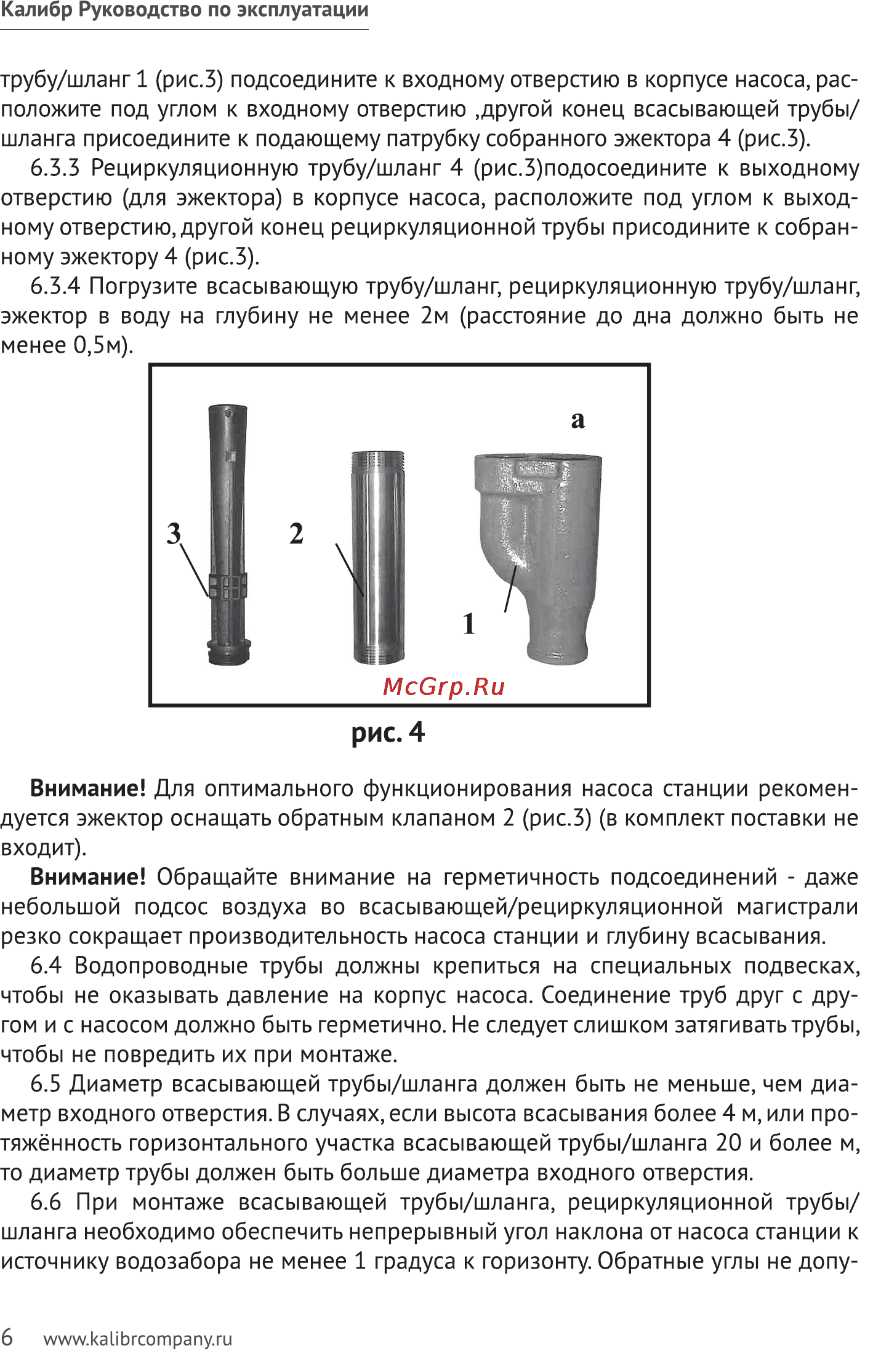

Калибр Руководство по эксплуатации трубу шланг 1 рис З подсоедините к входному отверстию в корпусе насоса рас положите под углом к входному отверстию другой конец всасывающей трубы шланга присоедините к подающему патрубку собранного эжектора 4 рис З 6 3 3 Рециркуляционную трубу шланг 4 рис З подосоедините к выходному отверстию для эжектора в корпусе насоса расположите под углом к выход ному отверстию другой конец рециркуляционной трубы присодините к собран ному эжектору 4 рис З 6 3 4 Погрузите всасывающую трубу шланг рециркуляционную трубу шланг эжектор в воду на глубину не менее 2м расстояние до дна должно быть не менее 0 5м рис 4 Внимание Для оптимального функционирования насоса станции рекомен дуется эжектор оснащать обратным клапаном 2 рис З в комплект поставки не входит Внимание Обращайте внимание на герметичность подсоединений даже небольшой подсос воздуха во всасывающей рециркуляционной магистрали резко сокращает производительность насоса станции и глубину всасывания 6 4 Водопроводные трубы должны крепиться на специальных подвесках чтобы не оказывать давление на корпус насоса Соединение труб друг с дру гом и с насосом должно быть герметично Не следует слишком затягивать трубы чтобы не повредить их при монтаже 6 5 Диаметр всасывающей трубы шланга должен быть не меньше чем диа метр входного отверстия В случаях если высота всасывания более 4 м или про тяжённость горизонтального участка всасывающей трубы шланга 20 и более м то диаметр трубы должен быть больше диаметра входного отверстия 6 6 При монтаже всасывающей трубы шланга рециркуляционной трубы шланга необходимо обеспечить непрерывный угол наклона от насоса станции к источнику водозабора не менее 1 градуса к горизонту Обратные углы не допу6 www kalibrcompany ru
