Руководство по эксплуатации Страница: 3

Калибр ЭПН-1700+СТ [3/6] В комплект поставки входит переходник с посадкой 30 мм

Наклонное пиление представляет собой процесс распиливания древе-

сины как вдоль, так и поперек волокон под углом наклона пильного диска

до 45º влево.

8.4. Комбинированное пиление

Комбинированное пиление представляет собой процесс распиливания

древесины с использованием упора для косого и поперечного пиления 7,

установленного с необходимым косым углом и наклоненного пильного

диска до 45º влево.

9. Техническое обслуживание

9.1 Замена и осмотр щёток.

Внимание! Перед заменой щёток отключите пилу от питающей сети.

Ресурс щёток зависит от нагрузки на двигатель. Проверяйте состояние

щеток через каждые 50 часов работы, как для новой пилы, так и после

установки нового комплекта щеток.

Для замены щёток вывинтите два винта на корпусе двигателя. Щётки

находятся в двух щёткодержателях. Извлеките два плоских контакта, а

затем щёткодержатели.

Если какая-либо щётка изношена до 4,8 мм её длины, а проводник или

пружина повреждены каким-либо образом, смените обе щётки.

Внимание! Замена щёток производится попарно.

10. Срок службы и хранение

10.1 Срок службы пилы 3 года.

10.2 Пила до начала эксплуатации должна храниться законсервирован-

ной в упаковке предприятия - изготовителя в складских помещениях при

температуре окружающей среды от 0 до +40 °С.

10.3 Указанный срок службы действителен при соблюдении потребите-

лем требований настоящего руководства.

11. Гарантия изготовителя (поставщика).

11.1 Гарантийный срок эксплуатации пилы - 12 календарных месяцев

со дня продажи.

11.2 В случае выхода пилы из строя в течение гарантийного срока

эксплуатации по вине изготовителя, владелец имеет право на бес-

платный гарантийный ремонт, при соблюдении следующих условий:

- отсутствие механических повреждений;

- отсутствие признаков нарушения требований руководства по эксплу-

атации;

- наличие в руководстве по эксплуатации отметки о продаже и наличие

подписи покупателя;

- соответствие серийного номера пилы серийному номеру

в гарантийном талоне;

- отсутствие следов неквалифицированного ремонта.

ЭПН - 1700+СТ

1. Напряжение/Частота, В/Гц 220/50

2. Потребляемая мощность, Вт 1700

3. Скорость вращения шпинделя на х.х., об/мин 4800

4. Угол наклона пильного диска, º 0 - 45

5. Максимальная глубина пропила, мм

90º 76

45º 55

6. Диаметр пильного диска, мм 250

7. Размер основного стола, мм 635 х 428

8. Размер дополнительного стола, мм 630 х 255

* В комплект поставки входит переходник с посадкой 30 мм.

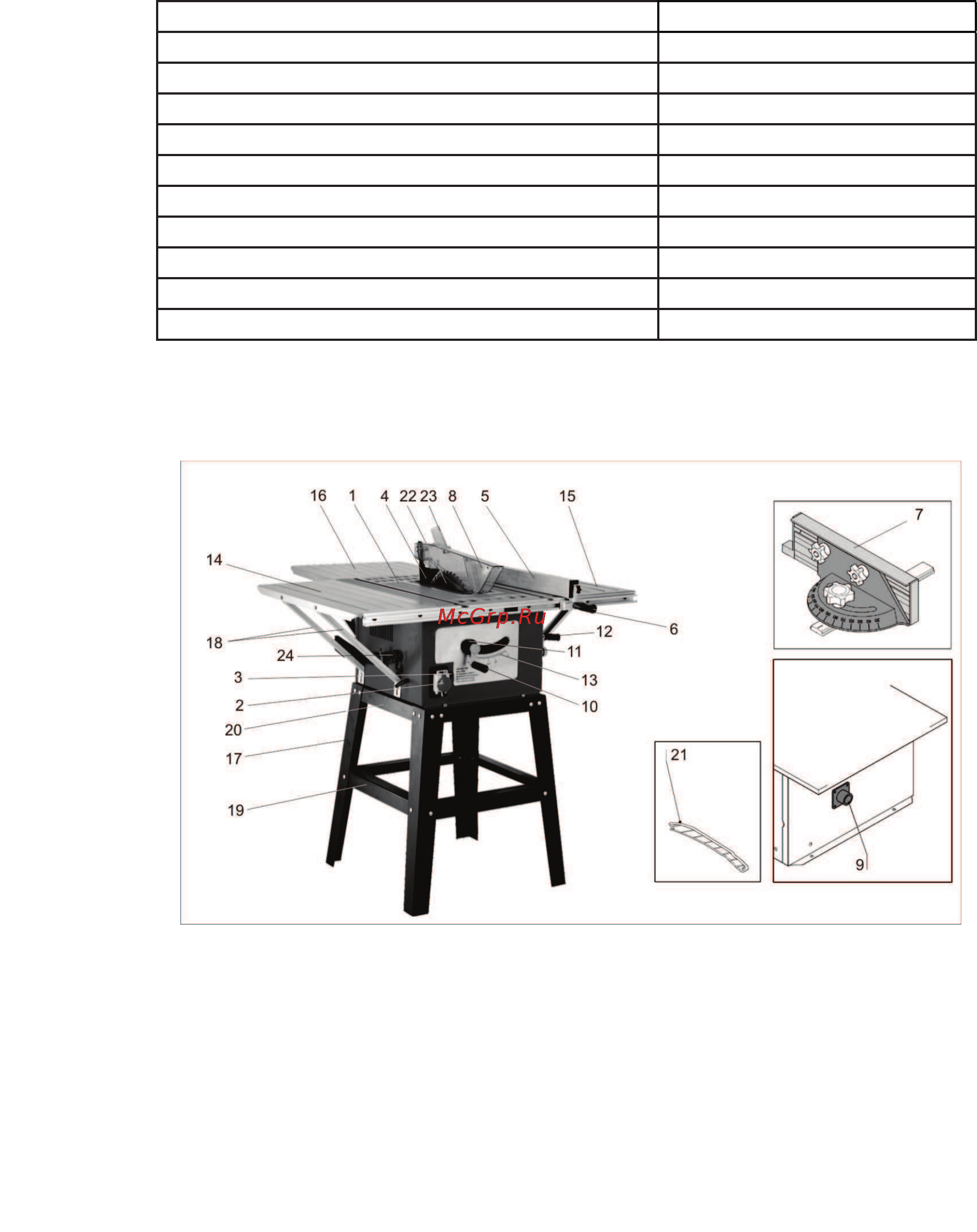

3. Общий вид пилы

3.1 Общий вид пилы схематично представлен на рис.1

1 - Рабочий стол 2 - Выключатель. 3 - Реле защитное тепловое 4 - Расклинивающий

нож 5 - Параллельный упор 6 - Рукоятка фиксации параллельного упора 7 - Упор для

косого и поперечного пиления 8 - Защитный кожух пильного диска 9 - Отверстие

для отсоса пыли и стружек 10 - Рукоятка регулятора угла наклона пильного диска 11

- Фиксатор рукоятки угла наклона пильного диска 12 - Рукоятка регулятора высоты

подъема пильного диска 13 - Шкала угла наклона пильного диска 14 - Дополнительный

рабочий стол А 15 - Дополнительный рабочий стол Б 16 - Дополнительный рабочий стол

В 17 - Основание 18 - Кронштейны дополнительного стола (А, Б, В) 19 - Планка нижняя

20 - Планка верхняя 21 - Упор (толкатель) заготовки 22 - Пильный диск 23 - Отверстие

для подклучения шланга пылеотвода 24 - Место крепления упора (толкателя) заготовки.

Рис. 1

Калибр ЭПН-1700+СТ [3/6] В комплект поставки входит переходник с посадкой 30 мм
