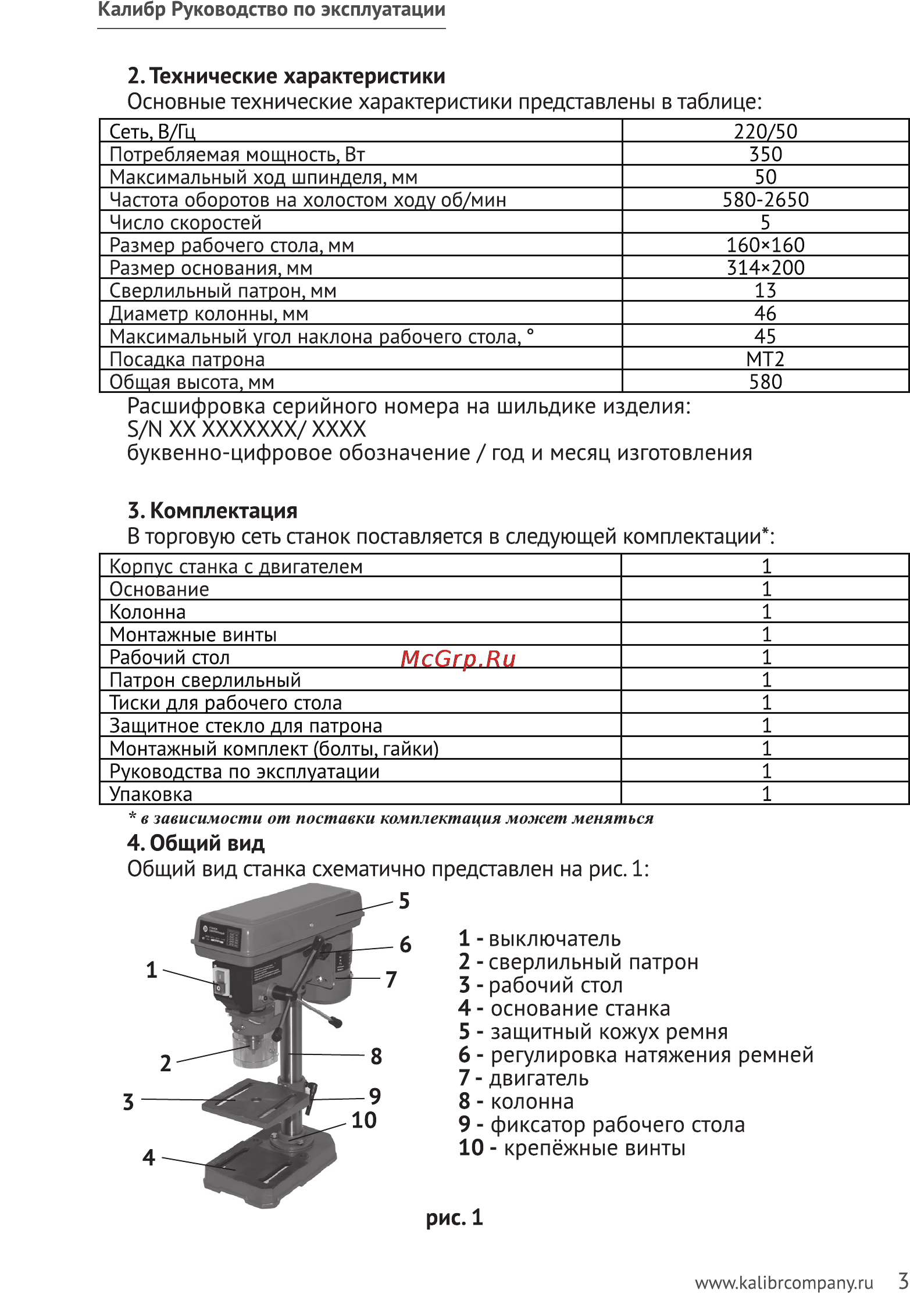

Калибр Руководство по эксплуатации 2 Технические характеристики Основные технические характеристики представлены в таблице Сеть В Гц 220 50 Потребляемая мощность Вт 350 Максимальный ход шпинделя мм 50 Частота оборотов на холостом ходу об мин 580 2650 Число скоростей 5 Размер рабочего стола мм 160x160 Размер основания мм 314x200 Сверлильный патрон мм 13 Диаметр колонны мм 46 Максимальный угол наклона рабочего стола 45 Посадка патрона МТ2 Общая высота мм 580 Расшифровка серийного номера на шильдике изделия 5 И XX ХХХХХХХ ХХХХ буквенно цифровое обозначение год и месяц изготовления 3 Комплектация В торговую сеть станок поставляется в следующей комплектации 1 1 1 1 1 1 1 1 1 1 1 Корпус станка с двигателем Основание Колонна Монтажные винты Рабочий стол Патрон сверлильный Тиски для рабочего стола Защитное стекло для патрона Монтажный комплект болты гайки Руководства по эксплуатации Упаковка в зависимости от поставки комплектация может меняться 4 Общий вид Общий вид станка схематично представлен на рис 1 1 выключатель 2 сверлильный патрон 3 рабочий стол 4 основание станка 5 защитный кожух ремня 6 регулировка натяжения ремней 7 двигатель 8 колонна 9 фиксатор рабочего стола 10 крепёжные винты рис 1 www kalibrcompany ru 3
