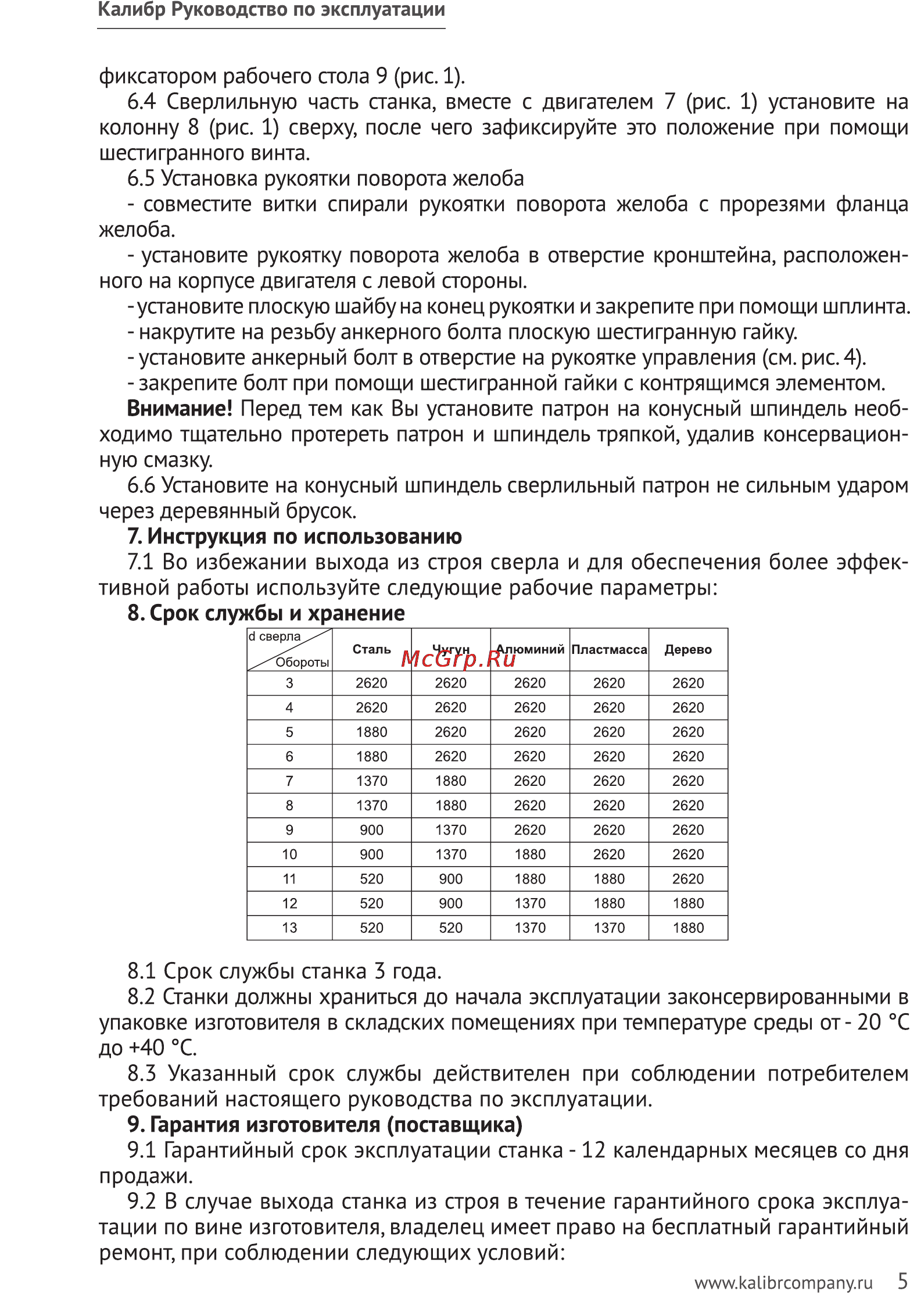

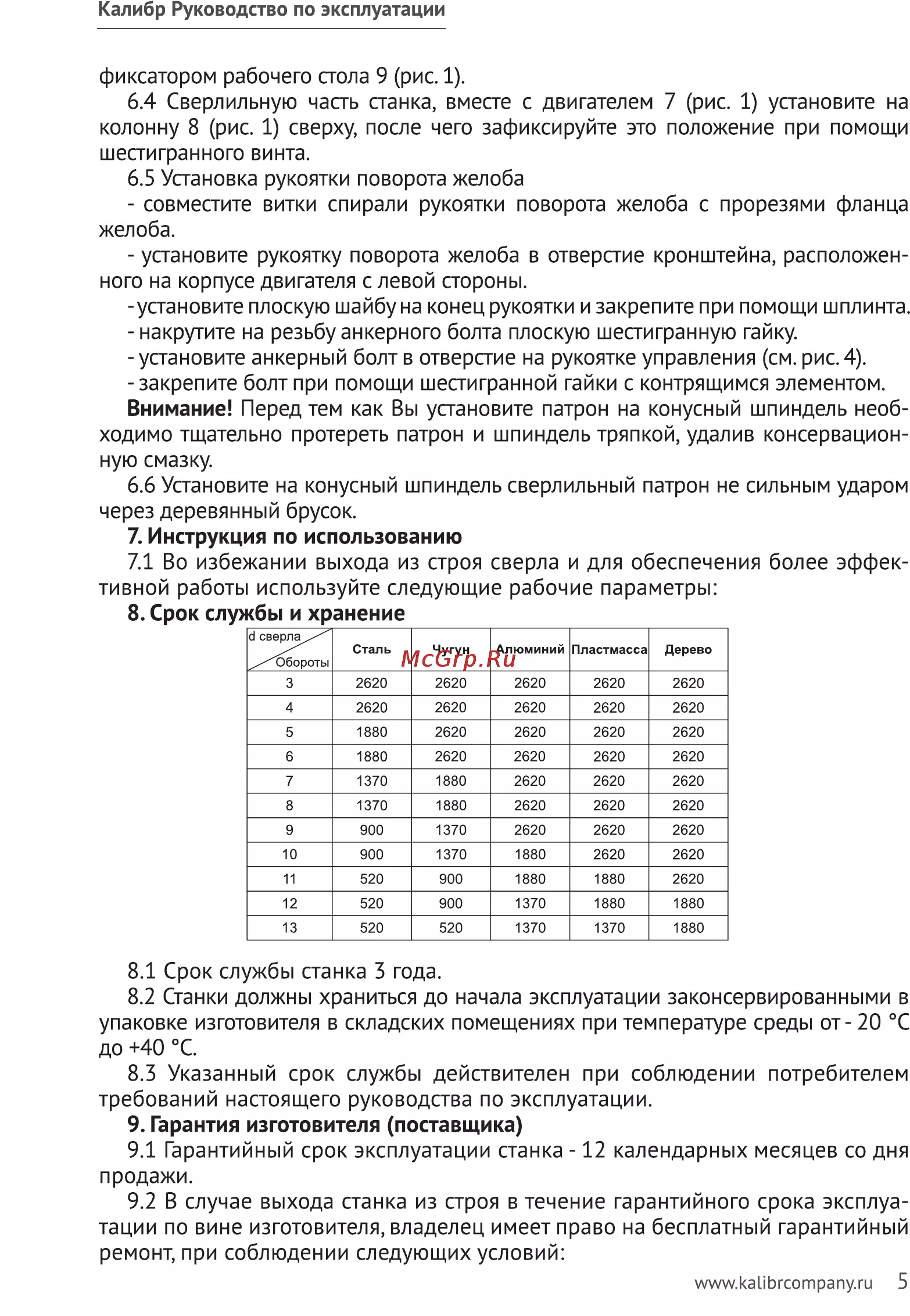

Калибр Руководство по эксплуатации фиксатором рабочего стола 9 рис 1 6 4 Сверлильную часть станка вместе с двигателем 7 рис 1 установите на колонну 8 рис 1 сверху после чего зафиксируйте это положение при помощи шестигранного винта 6 5 Установка рукоятки поворота желоба совместите витки спирали рукоятки поворота желоба с прорезями фланца желоба установите рукоятку поворота желоба в отверстие кронштейна расположен ного на корпусе двигателя с левой стороны установите плоскую шайбу на конец рукоятки и закрепите при помощи шплинта накрутите на резьбу анкерного болта плоскую шестигранную гайку установите анкерный болт в отверстие на рукоятке управления см рис 4 закрепите болт при помощи шестигранной гайки с контрящимся элементом Внимание Перед тем как Вы установите патрон на конусный шпиндель необ ходимо тщательно протереть патрон и шпиндель тряпкой удалив консервационную смазку 6 6 Установите на конусный шпиндель сверлильный патрон не сильным ударом через деревянный брусок 7 Инструкция по использованию 7 1 Во избежании выхода из строя сверла и для обеспечения более эффек тивной работы используйте следующие рабочие параметры 8 Срок службы и хранение с сверла Сталь Чугун 3 2620 2620 2620 2620 2620 4 2620 2620 2620 2620 2620 5 1880 2620 2620 2620 2620 6 1880 2620 2620 2620 2620 7 1370 1880 2620 2620 2620 8 1370 1880 2620 2620 2620 9 900 1370 2620 2620 2620 10 900 1370 1880 2620 2620 11 520 900 1880 1880 2620 12 520 900 1370 1880 1880 13 520 520 1370 1370 1880 Обороть Алюминий Пластмасса Дерево 8 1 Срок службы станка 3 года 8 2 Станки должны храниться до начала эксплуатации законсервированными в упаковке изготовителя в складских помещениях при температуре среды от 20 С до 40 С 8 3 Указанный срок службы действителен при соблюдении потребителем требований настоящего руководства по эксплуатации 9 Гарантия изготовителя поставщика 9 1 Гарантийный срок эксплуатации станка 12 календарных месяцев со дня продажи 9 2 В случае выхода станка из строя в течение гарантийного срока эксплуа тации по вине изготовителя владелец имеет право на бесплатный гарантийный ремонт при соблюдении следующих условий www kalibrcompany ru 5
