Protherm бобёр 30dlo [20/22] Пример использования котла бобёр с другим котлом бойлером и аккумулирующим баком
![Protherm бобёр 30dlo [20/22] Пример использования котла бобёр с другим котлом бойлером и аккумулирующим баком](/views2/1072576/page20/bg14.png)
18

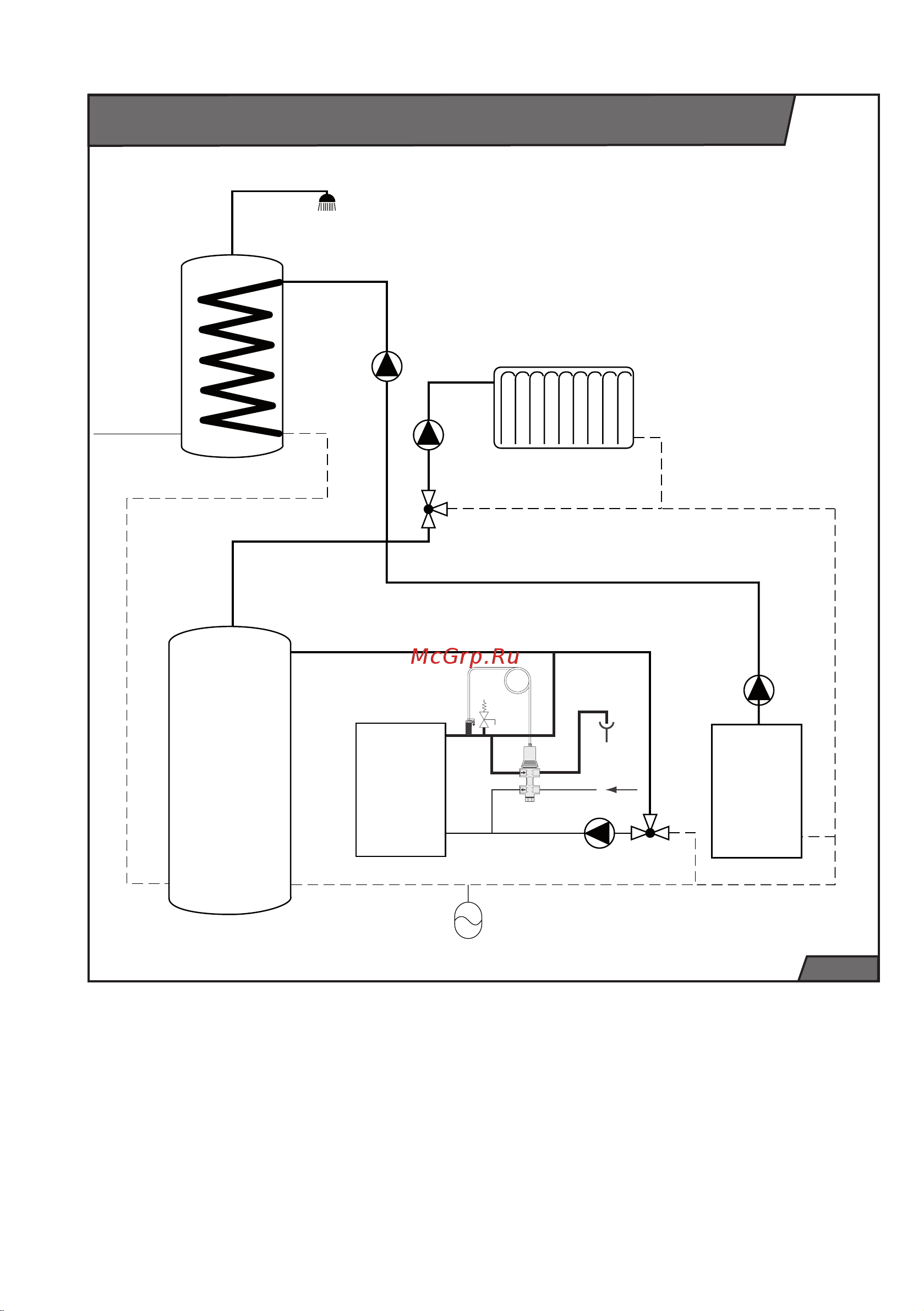

рис. 15
Пример использования котла „БОБЁР“ с другим котлом, бойлером
и аккумулирующим баком.
Котёл
на
твёрдом
топливе
Котёл
на
жидком
топливе / газе
Аккумулирующий
бак
Бойлер
ГВ
ХВ
ГВ
S
C
ХВ
Содержание
- Бобер 1
- Protherm бобeр 3
- Руководство по обслуживанию 3
- Руководство по установке 3
- Содержание 3
- Введение 4
- Указания по технике безопасности предписания 5
- Виды топлива 6
- Общее описание котла бобёр 6
- Регулировочные и защитные элементы 6
- Руководство по обслуживанию 6
- Воздушный грибок 7
- Заслонка дымовой трубы 7
- Регулировочная дверца 7
- Рис 1 7
- Рис 2 7
- Рис 3 7
- Рис 4 7
- Рис 5 7
- Термоманометр 7
- Трм 7
- Клапан безопасности caleffi 544 8
- Контур дополнительного охлаждения 8
- Рис 6 8
- Аккумулирующий бак 9
- Ввод в эксплуатацию 9
- Заполнение и опорожнение системы отопления 9
- Проверка котла перед вводом в эксплуатацию 9
- Добавление топлива 10
- Заслонка для чистки 10
- Обслуживание 10
- Растопка 10
- Регулирование температуры воды на выходе из котла 10
- Рис 7 10
- Долговременное отключение котла 11
- Конденсатообразование и смолообразование 11
- Кратковременное отключение котла 11
- Отключение котла 11
- Поддерживающее отопление 11
- Удаление твёрдых продуктов сгорания 11
- Важные предупреждения 12
- Ремонт котла 12
- Уход за котлом 12
- Гарантия и гарантийные условия 13
- Противодымная защита 13
- Рис 8 13
- Чистка котла 13
- Комплект поставки 14
- Монтаж 14
- Общая информация об установке котла 14
- Поставка котла 14
- Руководство по монтажу 14
- Для хранения топлива 15
- Минимальные расстояния 15
- Размещение котла 15
- Рис 9 15
- Транспортировка и хранение 15
- Требования к качеству воды 15
- 600 ш 16
- L l 500 16
- Безопасные расстояния от горючих смесей 16
- Котельная 16
- Мин 1700 16
- Планировка котельной 16
- Рис 10 16
- Порядок монтажа 17
- Рис 11 17
- Установка датчика клапана безопасности 17
- Описание котла бобёр 18
- Размеры котла бобёр 18
- Рис 12 18
- Рис 13 18
- Части котла бобёр 18
- Гидравлическое сопротивление котла 19
- Количество секций 4 5 6 8 10 19
- Обозначение 20dlo 30dlo 40dlo 50dlo 60dlo 19
- Рис 14 19
- Тепловая мощность уголь квт 9 4 32 9 8 тепловая мощность дрова квт 8 3 29 5 5 класс эффективности согласно стандарту en 303 5 1 макс рабочая температура c 90 время сгорания уголь час 4 время сгорания дрова час 2 температура охлаждающей воды для контура дополнительного охлаждения c 15 давление охлаждающей воды для контура дополнительного охлаждения бар 6 объём воды л 19 9 3 2 6 5 3 1 39 8 макс рабочее давление бар 4 макс длина деревянных поленьев мм 20 70 430 50 80 диаметр подключения дымовой трубы мм 50 50 150 80 80 класс загрязнения согласно стандарту en 303 5 1 требуемая тяга в дымовой трубе мбар 0 23 25 28 3 0 32 весовой расход дымовых газов г сек 10 7 6 18 1 3 температура дымовых газов c до 250 вход выход воды подкл вес кг 30 62 305 80 55 глубина котла l мм 40 40 840 040 240 объём аккумулирующего бака л 00 000 1350 650 000 19
- Технические параметры котла бобёр 19
- Пример использования котла бобёр с другим котлом бойлером и аккумулирующим баком 20
- Рис 15 20
- Котёл на твёрдом топливе 21
- Пример использования котла бобёр в отопительной системе 21
- Рис 16 21
