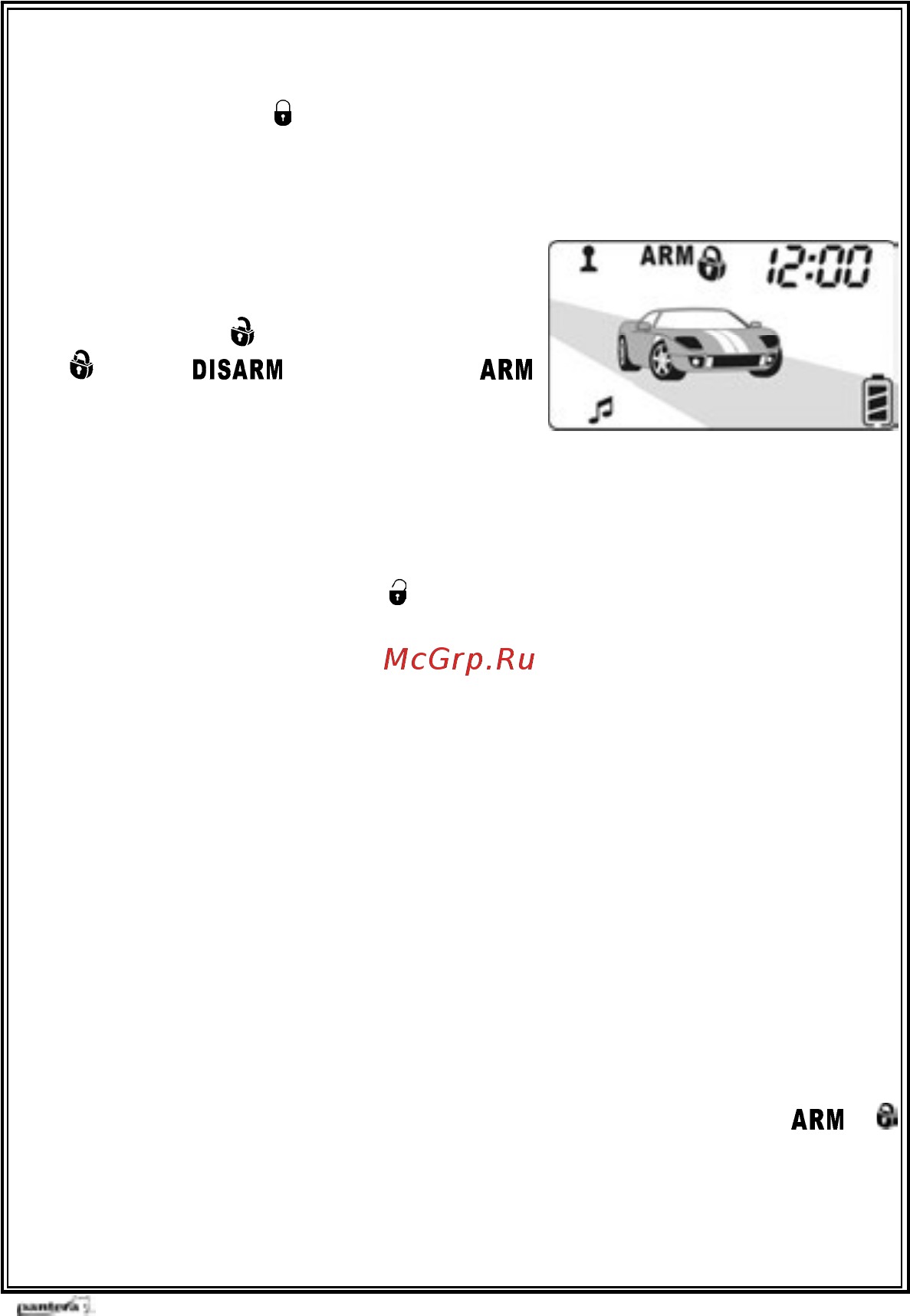

SLK-775RS “Инструкция пользователя”
7
Описание работы функций охранной системы
Активная постановка на охрану
1. Выключите зажигание, выйдите из автомобиля и закройте все двери, капот и багажник.
2. Нажмите и отпустите кнопку
передатчика один раз.
3. Вы услышите 1 сигнал сирены, указатели поворота включатся 1 раз, система включит цепи блокировки
двигателя, двери автомобиля будут заперты (если установлены дополнительные реле и электроприво-
ды замков), автоматически закроются окна автомобиля (если данная функция установлена и подключе-
на) и светодиодный индикатор (СИД) системы начнет медленно мигать, подтверждая, что система нахо-
ди
тся в ре
жиме охраны.
Динамик передатчика с 2-сторонней связью подаст 1 короткий
сигнал и/или 1 раз включится встроенный вибратор (в
зависимости от выбранного режима сигналов оповещения
передатчика).
Символ открытого замка
сменится символом закрытого
замка
, индикатор сменится индикатором
и 2 раза включатся символы фар (символы фар будут
включаться каждый раз при получении сигнала подтверждения
от системы, далее в данной инструкции эта индикация не
будет отдельно описываться).
Примечание: Если при постановке на охрану Вы не услышите звуковых сигналов подтверждения сирены –
это значит, что для основного способа включения охраны сигналы подтверждения си
рены от
ключены (См.
раздел “Бесшумная постановка и снятие системы с охраны” ниже).
Примечание: Если в Вашем автомобиле установлена функция автоматического закрывания окон автомобиля
при постановке системы на охрану или автоматическое управление функцией “Комфорт” - Вы можете остано-
вить работу данных функций нажатием кнопки
передатчика. Система при этом останется в режиме охраны.
ВНИМАНИЕ: Если в Вашем автомобиле установлена функция штатной задержки выключения внутрисалонно-
го освещения, необходимо при помощи функции № 2.1 выбрать необходимое значение задержки постановки
на охрану. В этом случае при постановке на охрану система будет подавать стандартные сигналы подтвер-
ждения (1 сигнал сирены и 1 мигание у
казателей поворота) даже если мом
ент постановки на охрану включено
внутрисалонное освещение или открыта одна из дверей автомобиля. Однако если дверь автомобиля была
открыта в момент постановки на охрану и осталась открытой, то через запрограммированное время сирена
подаст дополнительно 3 сигнала и указатели поворота включатся еще 3 раза, а динамик передатчика подаст
дополнительно 3 си
гнала и/ил
и встроенный вибратор включится еще 3 раза, подтверждая, что вход триггера
двери активен и был обойден системой. При этом СИД будет мигать 3 раза через паузу в течение 30 секунд, а
на ЖК-дисплее 2 раза включится символ указателей поворота и появится мигающий символ триггера двери.
Через 3 секунды после того, как обойденная цепь перестанет бы
ть акт
ивной, система автоматически вновь
возьмет ее под охрану и символ двери исчезнет с ЖК-дисплея передатчика.
Постановка системы на охрану с обходом и указанием неисправной зоны
Если при постановке на охрану Вы услышите 3 сигнала сирены (вместо одного) и указатели поворота вклю-
чатся 3 раза (вместо одного), это означает, что одна из дверей, капот или багажник не закрыты (или одна из
этих цепей неисправна) и система встала в режим охраны в “обход” данной цепи. СИД системы будет ми-
гать в те
чение 30
секунд сериями из 1, 2, 3, 5 или 6 вспышек, показывая неисправную и обойденную зону
(зоны 1, 2, 3, 5 или 6). Воспользуйтесь таблицей зон охраны, приведенной ниже в данной Инструкции, для
определения неисправной цепи/триггера. Через 30 секунд СИД начнет мигать медленно, как в обычном ре-
жиме охраны. Через 3 секунды после того, как обойденная цепь перестанет быть активной, си
стема авто-
ма
тически сама возьмет ее под охрану.
При постановке системы на охрану с обходом неисправной зоны:
♦ В дополнение к стандартным сигналам подтверждения и индикации (появление символов
и
на ЖК-дисплее) динамик передатчика подаст 3 коротких сигнала (вместо одного) и/или 3 раза включится
встроенный вибратор.
♦ На ЖК-дисплее передатчика появится мигающий символ зоны, обойденной системой. Воспользуйтесь
таблицей зон охраны, приведенной ниже, для определения неисправной цепи/триггера.
