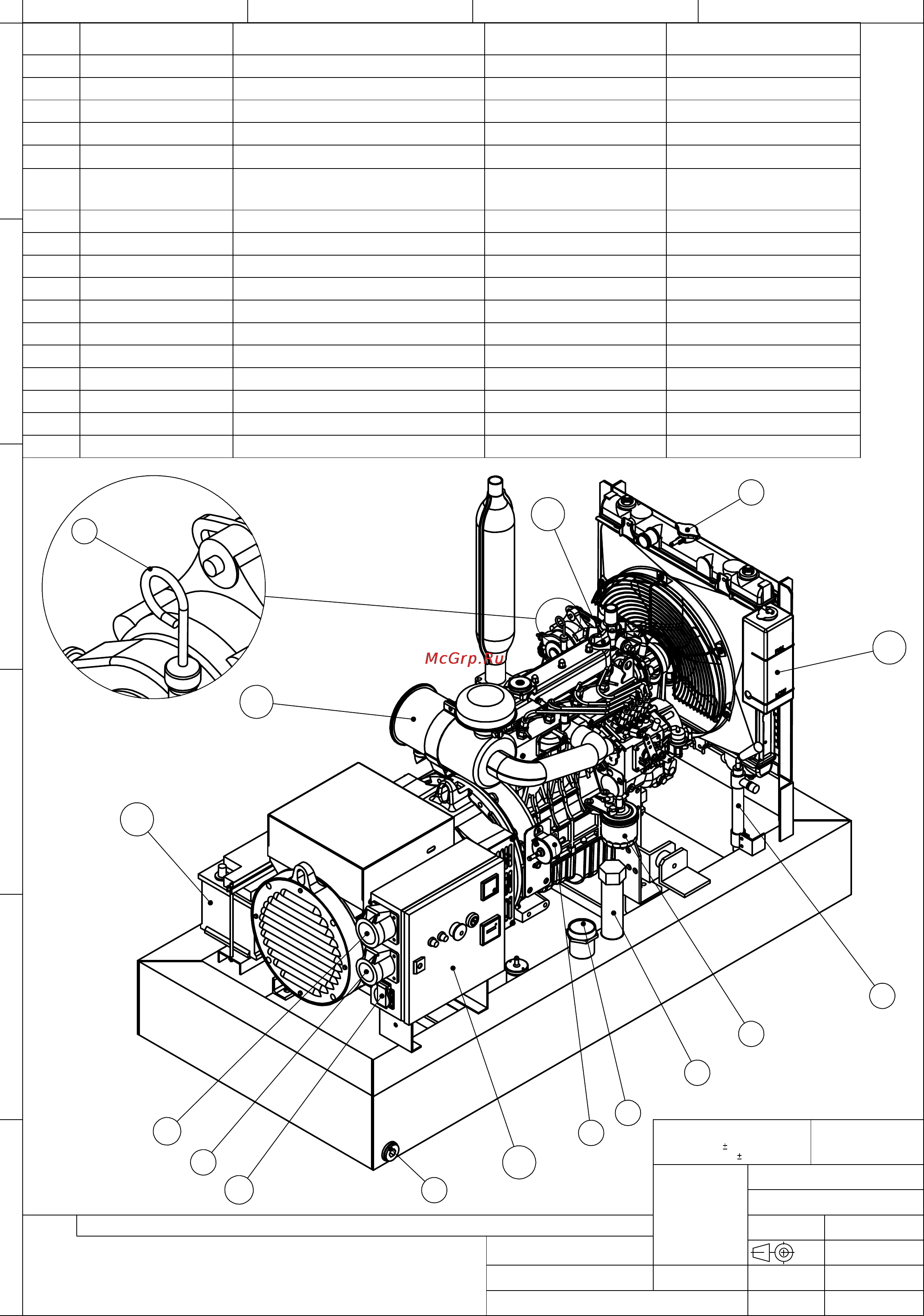

Europower EP 33 TDE [18/25] Main dimensions einbau
![Europower EP 33 TDE [18/25] Main dimensions einbau](/views2/1134589/page18/bg12.png)
Item
nr.
Nederlands Français English Deutsch
1 OLIEPOMP POMPE D'HUILE OIL PUMP ÖLPUMPE
2 OLIEFILTER FILTRE D'HUILE OIL FILTER ÖLFILTER
3 DIESELVULDOP BOUCHON REMPLISSAGE CARBURANT DIESEL FILL CAP DIESEL-FÜLLSTUTZEN
4 BRANDSTOFPEILMETER JAUGE CARBURANT FUEL LEVEL METER KRAFTSTOFFUHR
5 BRANDSTOFAFLAATSTOP BOUCHON VIDANGE CARBURANT FUEL DRAIN PLUG
KRAFTSTOFFABLAβVERSCHLUSS
6 KOELWATERVULDOP
BOUCHON REMPLISSAGE EAU DE
REFROIDISSEMENT
COOLING WATER FILL CAP KÜHLWASSERFÜLLSTUTZEN
7 DIESELFILTER FILTRE DIESEL DIESEL FILTER DIESELFILTER
8 12V DIESELPOMP POMPE DIESEL 12V 12V FUEL PUMP 12V DIESELPUMPE
9 OLIEPEILSTOK JAUGE D'HUILE OIL DIPSTICK ÖLMESSTAB
10 LUCHTFILTER FILTRE À AIR AIR FILTER LUFTFILTER
11 74Ah ACCU 74Ah BATTERIE 74Ah BATTERY 74Ah AKKU
12 TABLEAU TABLEAU DE COMMANDE CONTROL PANEL SCHALTTAFEL
13 OLIEVULDOP BOUCHON REMPLISSAGE D'HUILE OIL FILL CAP ÖL-FÜLLSTUTZEN
14 EXPANSIEVAT VASE D'EXPANSION EXPANSION TANK AUSGLEICHSBEHÄLTER
A CEE 5P 32A 400V CEE 5P 32A 400V CEE 5P 32A 400V CEE 5P 32A 400V
B CEE 3P 32A 230V CEE 3P 32A 230V CEE 3P 32A 230V CEE 3P 32A 230V
C SCHUKO 16A 230V SCHUKO 16A 230V SCHUKO 16A 230V SCHUKO 16A 230V
REMARKS:
1mm
C
2 31 4
B
A
D
E
F
-
A4
SHEET 1 OF 4
SCALE:1:10
DIRECTORY:
TOL. LINEAR:
-
BREAK SHARP
DIMENSIONS ARE IN MILLIMETERS
APPV'D:
REVISED:
DRAWN:
DESIGN:
DP
MH
MH
DP/SH
REVISED ON:
SENT ON:
25/11/2011
EDGES
MATERIAL:
DEBUR AND
ABMESSUNGEN EP243TDE KU/MA
REV.NR.:
01
OD.NR.:
-
-
TITLE:
-
UNLESS OTHERWISE SPECIFIED:
- MAIN DIMENSIONS - EINBAU-
Generators
ART.NR.:
CUSTOMER:
EUROPOWER
991012403
INBOUWMATEN - DIMENSIONS GÉNÉRALES
TOL. ANGULAR:
1°
1
3
4
5
6
8
7
10
11
12
A
13
14
B
C
DETAIL A
SCALE 1 : 2
9
