EUROPOWER РУКОВОДСТВО ДЛЯ ПОЛЬЗОВАТЕЛЯ www.EUROPOWERGenerators.com
EPS8DE KU/S-EPS9TDE KU/MA-EPS163DE KU/S-EPS183TDE KU/MA
Pag.7/13
Datum: 06/10/2011 Rev.: 08 Uitv: TU Goedkeurder: YH
Ref: EPS8DE-9TDE-163DE-183TDE-061011rev08.RU
Ёмкость топливного бака: 63л
Габаритные размеры: 150 х 64 х 90см
Вес : 425кГ
Звуковая мощность: LwA 93 (*)
(*) (см. также EС-сертификаты соответствия IIA «Замеренная звуковая мощность
агрегата» и «Гарантируемая звуковая мощность агрегата»)
Основными компонентами данного электроагрегата являются: дизельный двигатель
KUBOTA (1500 об/мин для EPS8DE и EPS9TDE, 3000 об/мин для EPS163DE и EPS183TDE) с
жидкостным охлаждением, генератор переменного тока (альтернатор), панель контроля
и управления, шумопоглащающий капот и шасси.
Подробные технические данные о двигателе и генераторе содержатся в Инструкциях по
их эксплуатации, прилагаемых к каждому агрегату.
Описание панели контроля и управления приведено в разделе 4.
Шасси агрегата является одновременно топливным баком ёмкостью 63л. На шасси
предусмотрены горловина для заливки топлива, механический измеритель уровня
топлива, пробка для слива топлива (при промывке бака), четыре отверстия для
возможности постоянного крепления агрегата на основании, площадка для крепления
аккумулятора и опора для крепления ручного насоса для слива масла. В днище шасси
есть отверстие для доступа к пробке для слива масла на картере двигателя.
На шумозащищающем капоте размещены : центральная серьга для подъёма агрегата, две
пластмассовые крышки отверстий для доступа к горловинам для заливки масла в
картер и для заливки охлаждающей жидкости в радиатор, две запирающиеся дверцы
люков для выполнения работ по обслуживанию агрегата, панель контроля и
управления, люк для обслуживания аккумулятора, решётка отверстия для забора
холодного воздуха и решётка для выброса нагретого воздуха. Через эту решётку
выведен наружу и выпускной патрубок глушителя.
4. ОПИСАНИЕ ПАНЕЛИ КОНТРОЛЯ И УПРАВЛЕНИЯ

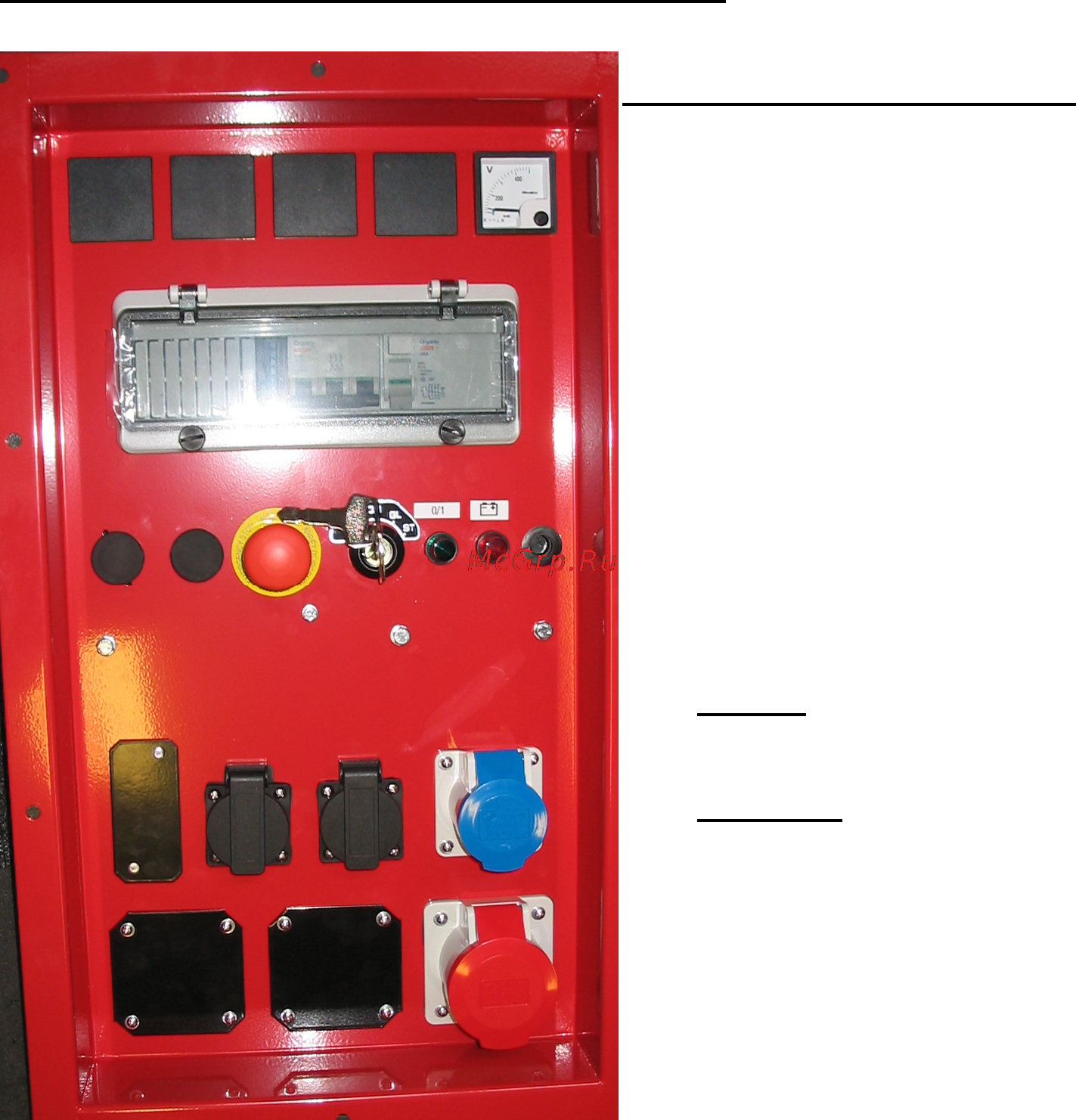

Панель контроля и управления агрегатов типов
EPS8DE/EPS9TDE/ EPS183TDE включает :
- ключ-переключатель положений контактов
стартера «OFF=ВЫКЛЮЧЕН / ON = ВКЛЮЧЁН /
GL = НАГРЕВ СВЕЧЕЙ / ST = СТАРТ»
- зелёный ламповый индикатор положения ключа
(лампа горит, когда ключ находится в
положении ВКЛ.)
- красный ламповый индикатор тока зарядки
аккумулятора (лампа горит, когда
аккумулятор не заряжается)
- счётчик отработанных моточасов
- термомагнитный предохранитель
- включатель автомата остановки агрегата в
случае утечки тока в землю (штырь
заземления входит в комплект поставки)
- вольтметр
- кнопку аварийной остановки агрегата
- EPS8DE: 4 раздаточных устройства на 230В:
2 розетки Шуко на ток 16А и два
трёхполюсных разъёма СЕЕ на ток 16А и 32А
- EPS9TDE: 4 раздаточных устройства: 2
розетки Шуко на ток 16А напр. 230В, один
трёхпол. разъём СЕЕ на ток 16А напр. 230В
и один пятиполюсный разъём СЕЕ на ток 16А
напряжением 400В
