Содержание
- Пенопласт 1 p.2
- Советы p.2
- Пенопласт 2 p.2
- Нижней опорной трубой е2 при помощи болтов л p.4
- Рисунок 1 сборка боковой опорной трубы п p.4
- Рисунок 1 p.4
- Примечание не затягивайте болты л для облегчения сборки p.4
- Пенопласт 3 p.4
- Шаг 2 соедините правую боковую опорную трубу с2 с правой p.4
- Рисунок 2 p.4
- Шаг 3 сборку левой части произвести в том же порядке p.4
- Шаг 1 отсоедините 2 болта л от правой нижней опорной p.4
- Что и правой p.4
- Трубы е2 p.4
- Следующего этапа p.4
- Сборка правой боковой опорной трубы и главной рамы p.4
- Пенопласт 4 p.4
- Исунок е иэ p.5
- Сборка трубы крепления педалей p.5
- Рисунок 3 p.5
- Опорной трубы л p.5
- Извлечение пенопласта 3 и 4 и сборка боково p.5
- Рисунок р p.5
- Рисунок 4_ p.5
- Рисунок 4 p.5
- Рисунок 3_ p.5
- Пенопласт 4 p.5
- Пенопласт 3 p.5
- Сборка центральной опорной трубы и p.6
- Рисунок 6__ p.6
- Рисунок 6 p.6
- Рисунок 5__ сборка рукояток p.6
- Рисунок 5 p.6
- Держатель для бутылки p.6
- Рисунок 8 как заблокировать педали в1 и в2 p.7
- Рисунок 8 p.7
- Рисунок 7 p.7
- Рисунок установка консоли p.7
- Рисунок 9 как транспортировать эллиптический тренажер p.8
- Рисунок 10 шнур питания p.8
- Рисунок 10 p.8
- Рисунок 9 p.8
- Рисунок 11 автоматическая регулировка длины шага p.9
- Рисунок 11 p.9
- Функции кнопок p.14
- Watts текущая мощность диапазон 0 999 p.15
- Calories p.15
- Расход калорий во время тренировки диапазон от 0 до 990 ккал этот показатель является ориентировочным для сравнения эффективности разных типов нагрузки и не предназначен для использования в медицинских целях p.15
- Pulse пользователь может установить целевой пульс до 230 p.15
- Пользователь может нажать start stop для завершения тренировки p.16
- Нажмите enter для входа в программу ручной ввод manual экран замигает рисунок 13 2 нажмите start stop для начала тренировки уровень нагрузки может регулироваться во p.16
- Время тренировки рисунок 14 p.16
- Быстрый старт в программе ручной ввод p.16
- При помощи вращающегося круга up down выберите программу и нажмите enter для подтверждения или нажмите кнопку start stop для начала программы ручной ввод manual p.16
- Start stop для начала тренировки пользователь может нажать reset для возврата в меню настроек p.17
- Программа ручной ввод p.17
- После выбора программы ручной ввод рисунок 13 пользователь может при помощи p.17
- З уровень нагрузки может регулироваться во время тренировки p.17
- Вращающегося круга up down увеличить или уменьшить уровень диапазон от 1 до 16 и нажать enter для подтверждения p.17
- Чу st í g p.17
- Пользователь может задать данные время дистанция калории пульс и затем нажать p.17
- N n u u p.17
- Предустановленные программы p.18
- После входа в предустановленные программы program пользователь может при помощи вращающегося круга up down выбрать одну из программ р1 р12 и нажать enter для подтверждения 2 пользователь может задать время time и затем нажать start stop для начала тренировки 3 после запуска программы начнется обратный отчет времени когда время дойдет до о зазвучит сигнал пользователь может нажать на любую кнопку для отключения сигнала p.18
- И111и11им p.18
- Iliiiililiiiiii p.18
- Iiliiliiiii iiiiiiiiiiiiiiiiiiii p.18
- Iiiiiiiiiiiiiiiiiiii p.18
- После входа в пользовательскую программу user program замигает первая колонка профиля рисунок 25 пользователь может при помощи вращающегося круга up down выбрать уровень нагрузки рисунок 26 для создания индивидуального профиля нагрузки 2 после окончания установки колонки 1 20 нужно нажать и удерживать кнопку mode в течение 2х секунд для перехода к установки времени з во время установки индивидуального профиля пользователь может нажать reset сброс и вернуться в главное меню 4 после запуска программы рисунок 27 29 начнется обратный отчет времени когда время дойдет до 0 зазвучит сигнал пользователь может нажать на любую кнопку для отключения сигнала p.19
- Пользовательская программа p.19
- User mode p.19
- Пульсозависимая программа p.20
- После входа в пульсозависимую программу нис на дисплее появится выбор целевой зоны пульса 55 75 90 и целевая target пользователь может выбрать один из показателей при помощи вращающегося круга up down 2 пользователь может задать время time и затем нажать start stop для начала тренировки 3 после запуска программы начнется обратный отчет времени когда время дойдет до 0 зазвучит сигнал пользователь может нажать на любую кнопку для отключения сигнала если в течение 5 секунд не будет поступать сигнал пульса на жк дисплее появится одо тех пор пока снова не поступит сигнал пульса p.20
- H r c mode p.20
- Программа watt мощность p.21
- После тренировки продолжайте держаться за рукоятки и нажмите кнопку recovery все показатели дисплея остановятся за исключением времени которое начнет обратный отчет от 00 60 до 00 00 на дисплее появится показатель восстановления вашего пульса fl f2 f6 где f1 наилучший показатель f6 наихудший пользователь может продолжить тренировку для улучшения показателя восстановления пульса нажмите кнопку recovery снова для возврата в главное меню p.21
- Пользователь должен снизить скорость значение ватт равно 25 пользователь должен придерживаться той же скорости p.21
- Значение ватт 25 пользователь должен увеличить скорость p.21
- Восстановление recovery p.21
- В режиме готовности выберите watt и нажмите enter для входа 2 предустановленное значение 120 вт замигает на экране при помощи вращающегося круга up down выберите целевое значение от 10 до 350 нажмите start для начала тренировки 3 пользователь может задать время time и затем нажать start stop для начала тренировки 4 после запуска программы начнется обратный отчет времени когда время дойдет до 0 зазвучит сигнал пользователь может нажать на любую кнопку для отключения сигнала 5 значение ватт может регулироваться во время тренировки пользователь может регулировать значение ватт в соответствии со следующими рекомендациями p.21
- Шаг p.22
- После отображения всех сегментов на экране появится длина шага как на рисунке 41 2 показатель длины изменится как только вы выберите другую длину шага как на рисунке 42 p.22
- Примечание p.22
- Если пользователь не крутит педали более 4х минут компьютер перейдет в спящий режим все данные сохранятся до тех пор пока пользователь не возобновит тренировку 2 электрическое напряжение компьютера 9 вольт 1а адаптер з если компьютер завис пожалуйста выньте адаптер и вставьте его заново p.22
Похожие устройства
-
Aerofit Professional 8800EРуководство по эксплуатации -
Aerofit E5000Руководство по эксплуатации -
Aerofit MAXFIT EX6Руководство по эксплуатации -
Aerofit E7000PРуководство по эксплуатации -
Aerofit 8800EРуководство по эксплуатации -
Aerofit E700Руководство по эксплуатации -
Aerofit 8800E 10LCDРуководство по эксплуатации -
Aerofit 9900EРуководство по эксплуатации -
Aerofit 9900E 10LCDРуководство по эксплуатации -
Kettler Rivo 4Руководство по подключению -
Kettler Rivo 2Инструкция по первичной настройке -
Kettler Cross MИнструкция по первичной настройке

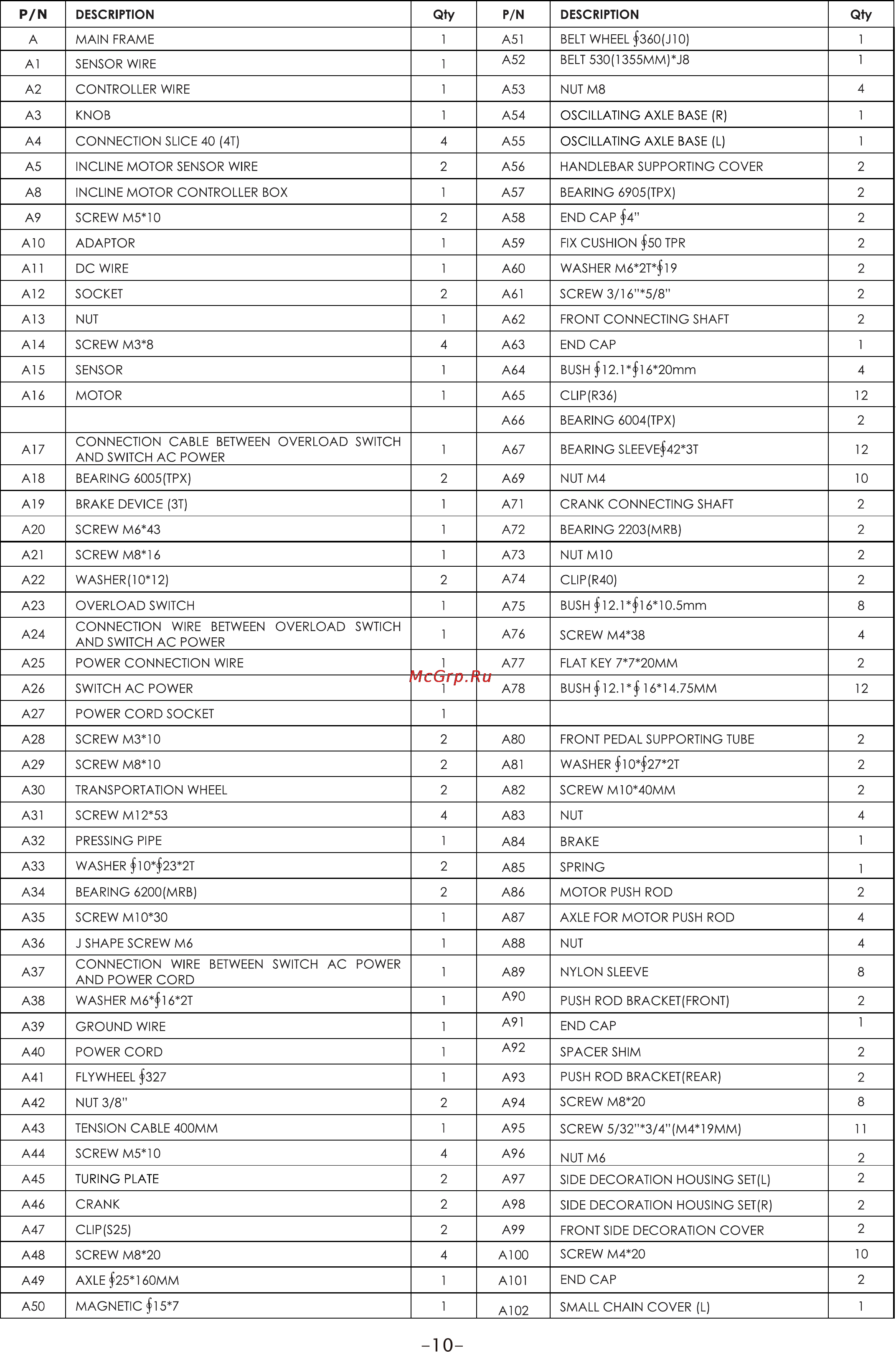

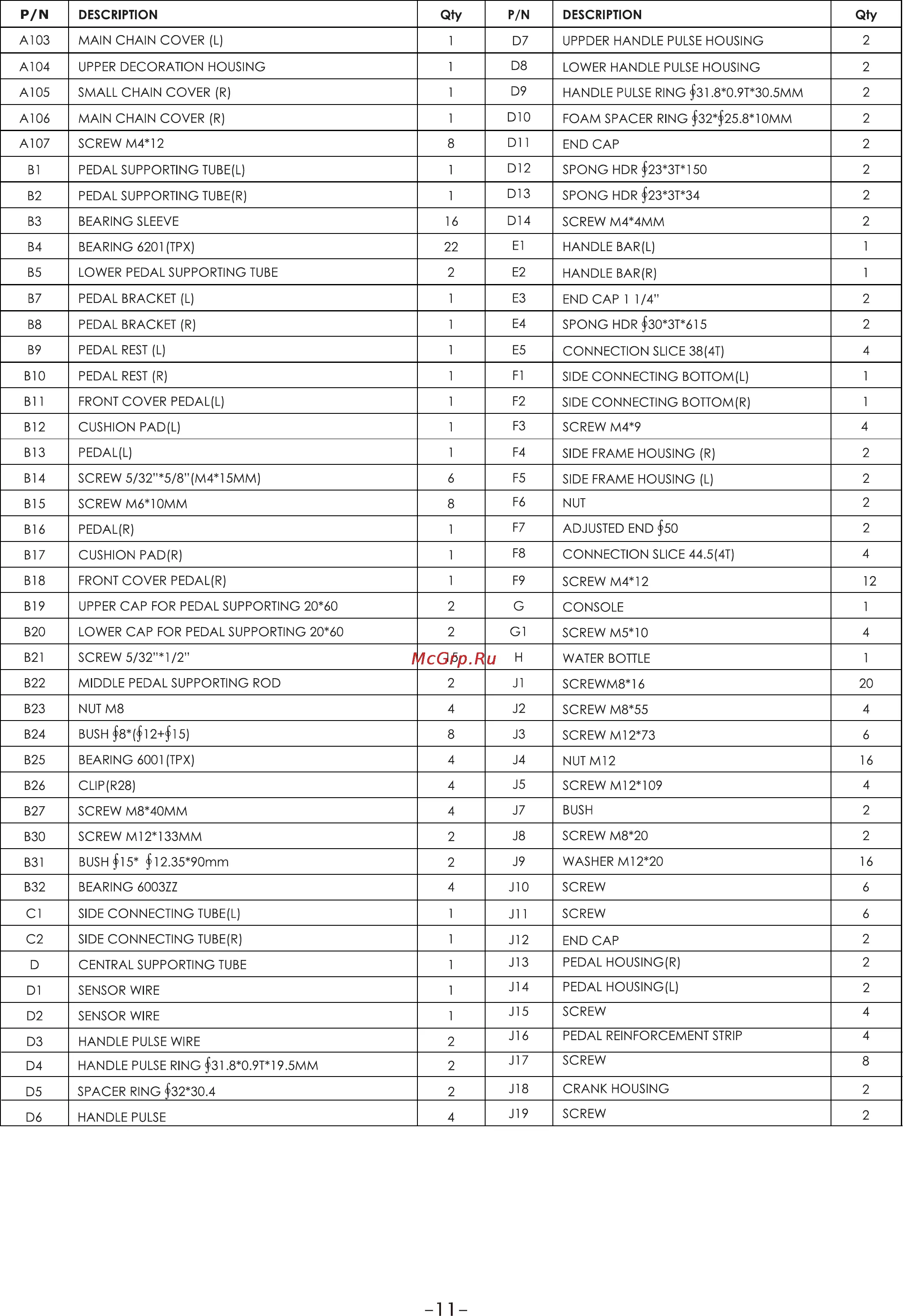

P N A DESCRIPTION Qty P N DESCRIPTION Qty MAIN FRAME 1 A51 BELT WHEEL 360 J10 1 Al SENSOR WIRE 1 A52 BELT 530 1355MM J8 1 A2 CONTROLLER WIRE 1 A53 NUT M8 4 A3 KNOB 1 A54 OSCILLATING AXLE BASE R 1 A4 CONNECTION SLICE 40 4T 4 A55 OSCILLATING AXLE BASE L 1 A5 INCLINE MOTOR SENSOR WIRE 2 A56 HANDLEBAR SUPPORTING COVER 2 A8 INCLINE MOTOR CONTROLLER BOX 1 A57 BEARING 6905 TPX 2 A9 SCREW M5 10 2 A58 END CAP 4 2 A10 ADAPTOR 1 A59 FIX CUSHION 50 TPR 2 Al 1 DC WIRE 1 A60 WASHER M6 2T 19 2 A12 SOCKET 2 A61 SCREW 3 16 5 8 2 A13 NUT 1 A62 FRONT CONNECTING SHAFT 2 A14 SCREW M3 8 4 A63 END CAP 1 A15 SENSOR 1 A64 BUSH 12 1 16 20mm 4 A16 MOTOR 1 A65 CLIP R36 12 A66 BEARING 6004 TPX 2 A17 CONNECTION CABLE BETWEEN OVERLOAD SWITCH AND SWITCH AC POWER 1 A67 BEARING SLEEVE 42 3T 12 A18 BEARING 6005 TPX 2 A69 NUT M4 10 A19 BRAKE DEVICE 3T 1 A71 CRANK CONNECTING SHAFT 2 A20 SCREW M6 43 1 A72 BEARING 2203 MRB 2 A21 SCREW M8 16 1 A73 NUTM10 2 A22 WASHER 10 12 2 A74 CLIP R40 2 A23 OVERLOAD SWITCH 1 A75 BUSH 12 1 16 10 5mm 8 A24 CONNECTION WIRE BETWEEN OVERLOAD SWTICH AND SWITCH AC POWER 1 A76 SCREW M4 38 4 A25 POWER CONNECTION WIRE 1 A77 FLAT KEY 7 7 20MM 2 A26 SWITCH AC POWER 1 A78 BUSH 12 1 1 6 14 75MM 12 A27 POWER CORD SOCKET 1 A28 SCREW M3 10 2 A80 FRONT PEDAL SUPPORTING TUBE 2 A29 SCREW M8 10 2 A81 WASHER 10 27 2T 2 A30 TRANSPORTATION WHEEL 2 A82 SCREW Ml 0 40MM 2 A31 SCREW Ml2 53 4 A83 NUT 4 A32 PRESSING PIPE 1 A84 BRAKE 1 A33 WASHER 10 23 2T 2 A85 SPRING 1 A34 BEARING 6200 MRB 2 A86 MOTOR PUSH ROD 2 A35 SCREW Ml0 30 1 A87 AXLE FOR MOTOR PUSH ROD 4 A36 J SHAPE SCREW M6 1 A88 NUT 4 A37 CONNECTION WIRE BETWEEN SWITCH AC POWER AND POWER CORD 1 A89 NYLON SLEEVE 8 A38 WASHER M6 16 2T 1 A90 PUSH ROD BRACKET FRONT 2 A39 GROUND WIRE 1 A91 END CAP 1 SPACER SHIM 2 A40 POWER CORD 1 A92 A41 FLYWHEEL 327 1 A93 PUSH ROD BRACKET REAR 2 8 11 A42 NUT 3 8 2 A94 SCREW M8 20 A43 TENSION CABLE 400MM 1 A95 SCREW 5 32 3 4 M4 l 9MM A44 SCREW M5 10 4 A96 NUTM6 2 A45 TURING PLATE 2 A97 SIDE DECORATION HOUSING SET L 2 A46 CRANK 2 A98 SIDE DECORATION HOUSING SET R 2 A47 CLIP S25 2 A99 FRONT SIDE DECORATION COVER 2 A48 SCREW M8 20 4 Al 00 SCREW M4 20 10 A49 AXLE 25 1 60MM 1 A101 END CAP 2 A50 MAGNETIC 15 7 1 A102 SMALL CHAIN COVER L 1 10
