Aerofit X6-R LED [4/34] Комплект болтов и шурупов
![Aerofit X6-R LED [4/34] Комплект болтов и шурупов](/views2/1134635/page4/bg4.png)
3

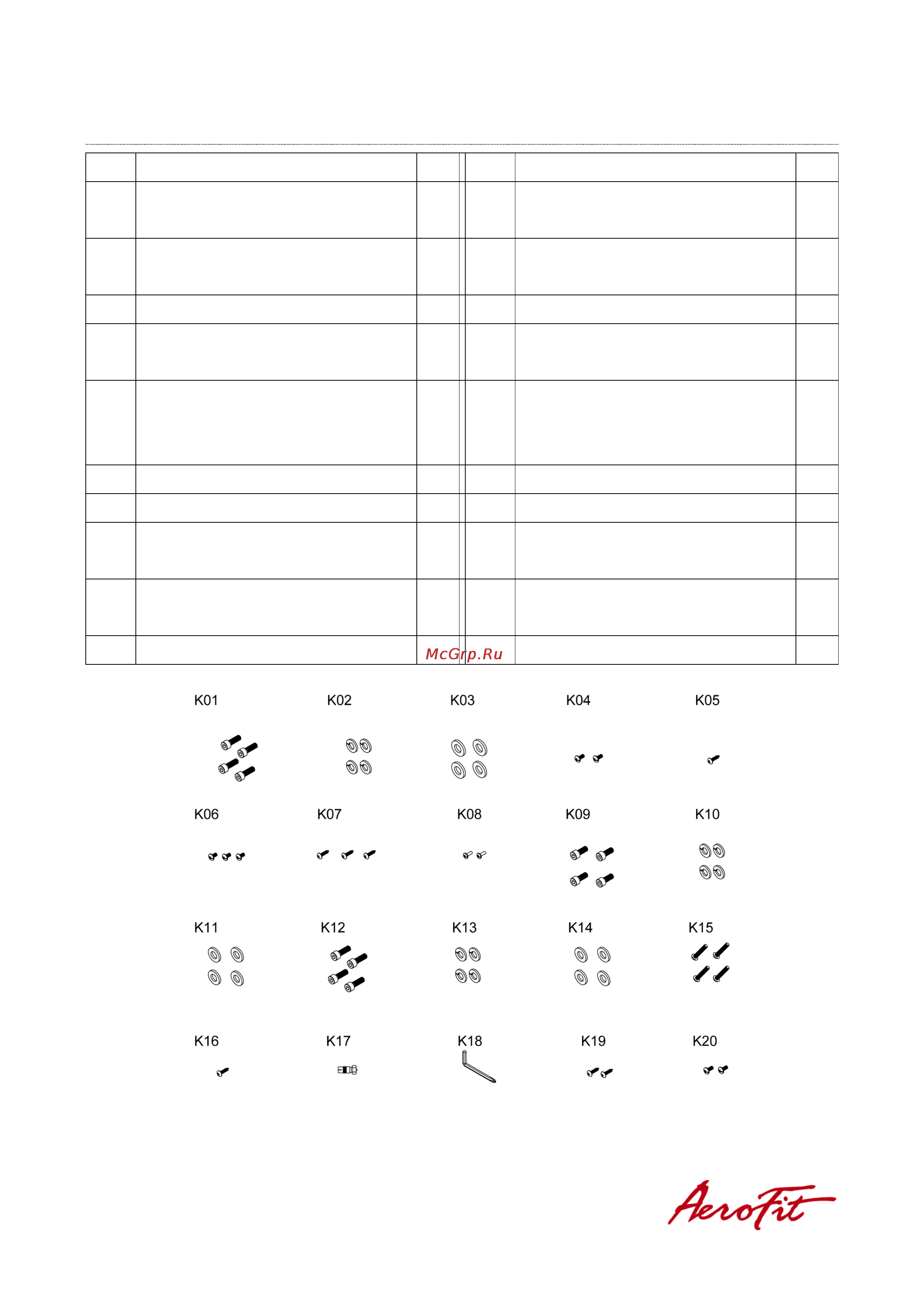

2. Комплект болтов и шурупов
№
Описание
К-во
№
Описание
К-во
K01
Стальной винт с внутренним
шестигранником M8 x P1.25 x 25
4
K11
Плоская шайба Φ8xΦ16x1.5
4
K02
Пружинная шайба M8
4
K12
Стальной винт с внутренним
шестигранником M8xP1.25x25
4
K03
Плоская шайба ø8xø20x2.0
4
K13
Пружинная шайба M8
4
K04
Крестовой винт из нержавеющей
стали M5xP0.8x12
2
K14
Плоская шайба Φ8xΦ16x1.5t
4
K05
Самонарезной крестовой винт Φ4x12
1
K15
Крестовой винт с круглой головкой
NO.10-32 UNFX20mm (со стопорной
зубчатой шайбой)
4
K06
Крестовой винт M5xP0.8x10
4
K16
Самонарезной крестовой винт Φ4x12
1
K07
Самонарезной крестовой винт Φ4x12
3
K17
Переходник для кабеля
1
K08
Крестовой винт M4xP0.7x12
2
K18
Шестигранный ключ L-формы +
крестовая отвёртка 6x40x120mm
1
K09
Стальной винт с внутренним
шестигранником M8xP1.25x15
4
K19
Крестовой винт M5xP0.8x12
2
K10
Пружинная шайба M8
4
K20
Самонарезной крестовой винт Φ4x10
2
