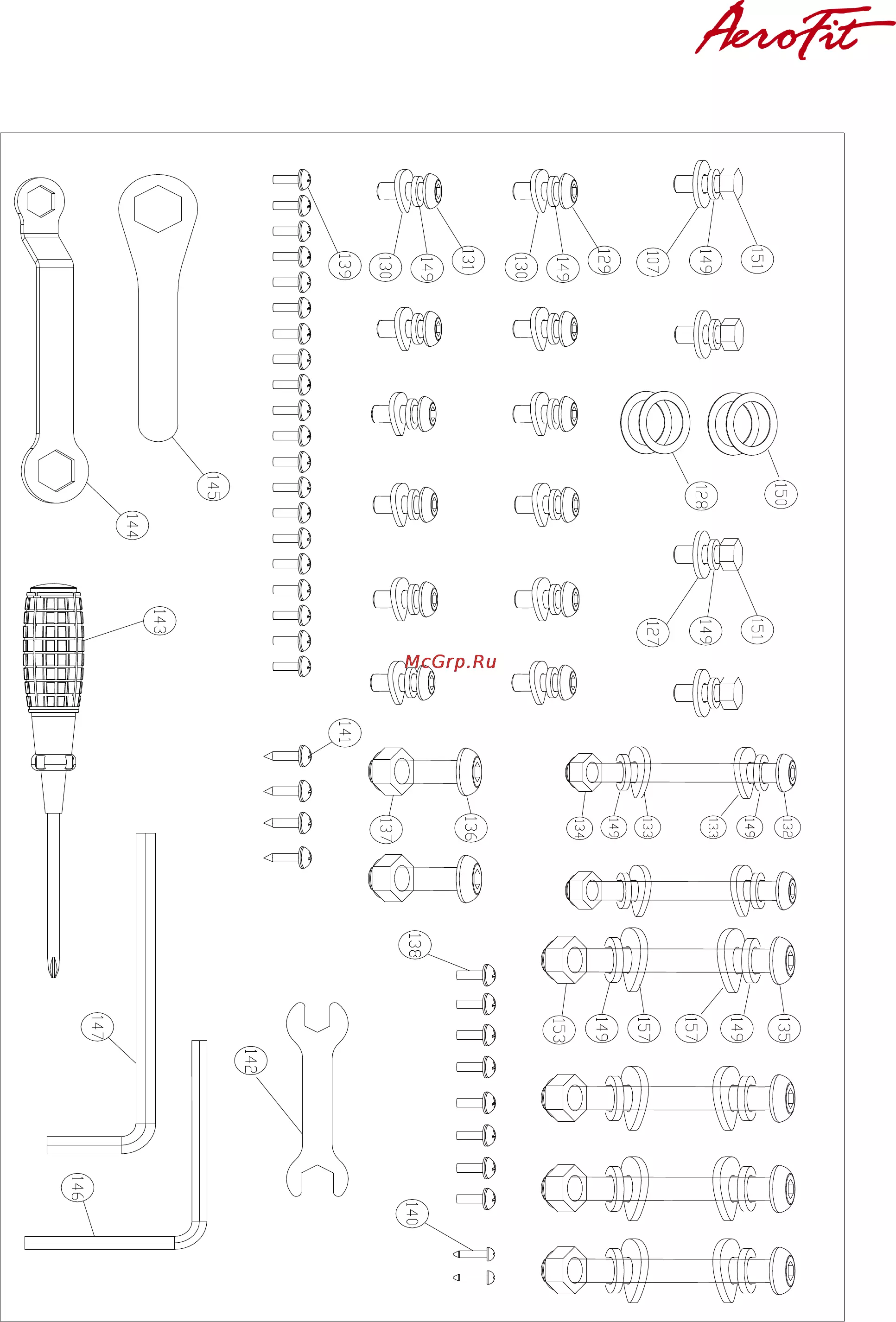

Инструкция по сборке

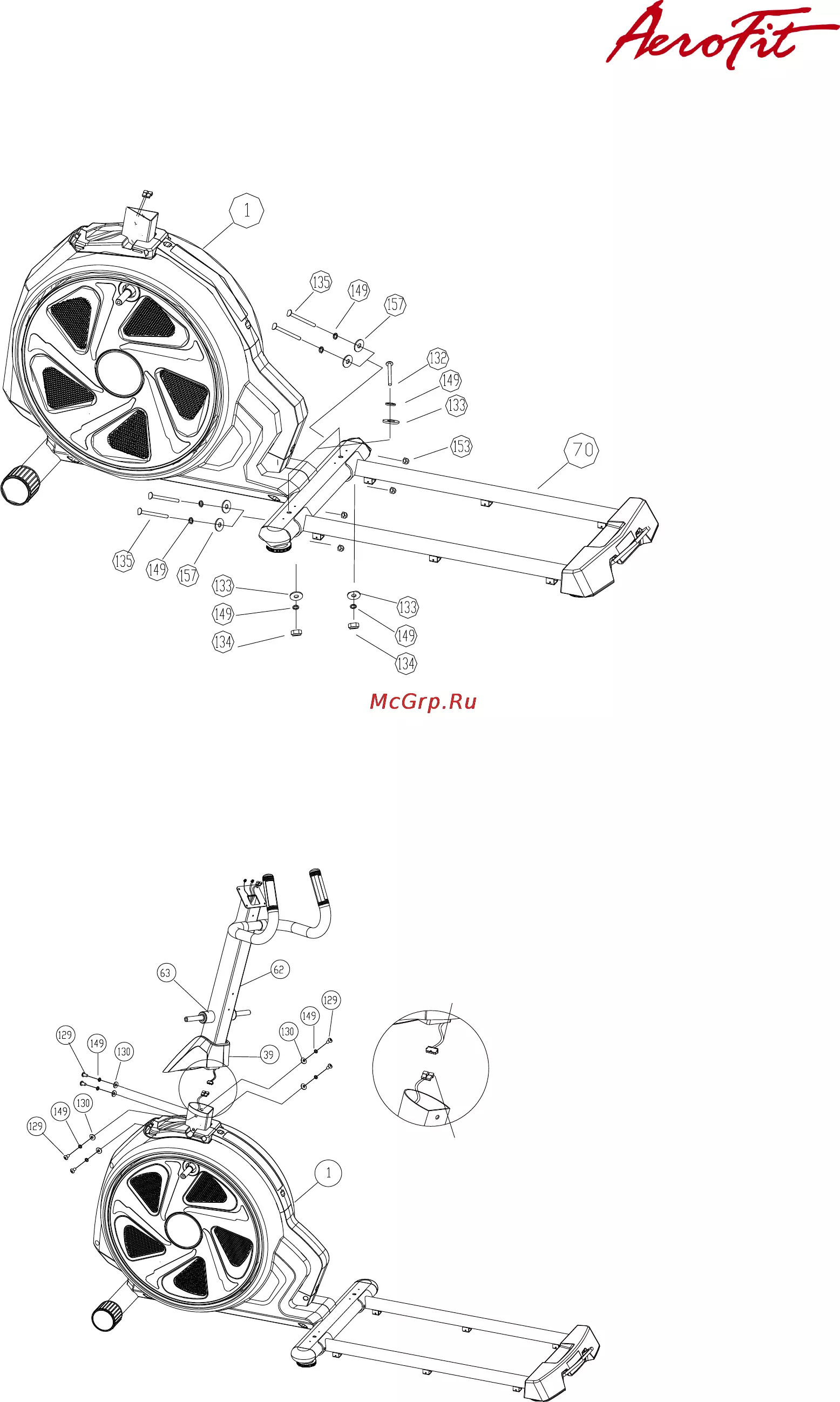

1. Соедините задний стабилизатор (#70) с рамой (#1) с помощью болтов (#132), шайб(#149) шайб
(#133) и нейлоновой гайки (#134 ) и затем затяните болтом(#135), шайбой(#149),
шайбой(#157), гайки(#153) на заднем стабилизаторе (#70) и раме (#1) .
±±¨î½ u
±±¨î½ u

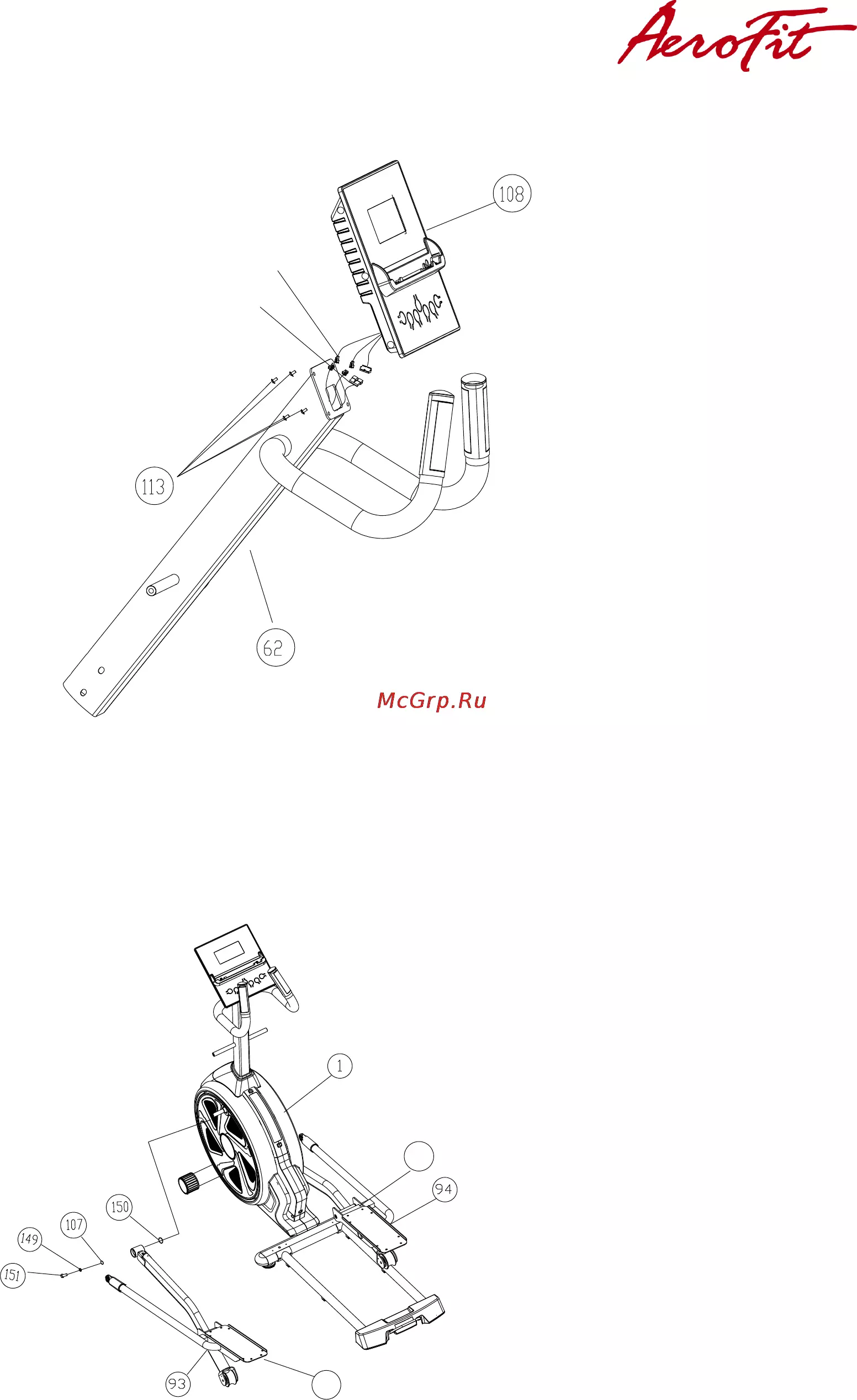

2. Установите верхнее покрытие рамы (#39) на вертикаль (#62) и соедините верхний и нижний
контрольные провода. Прикрепите вертикаль(#62) к раме (#1) с помощью болтов (#129) и шайб
(#149, 130) и затем установите верхнее покрытие рамы (#39) на раму(#1)
Контрольный
провод
Контрольный
провод
