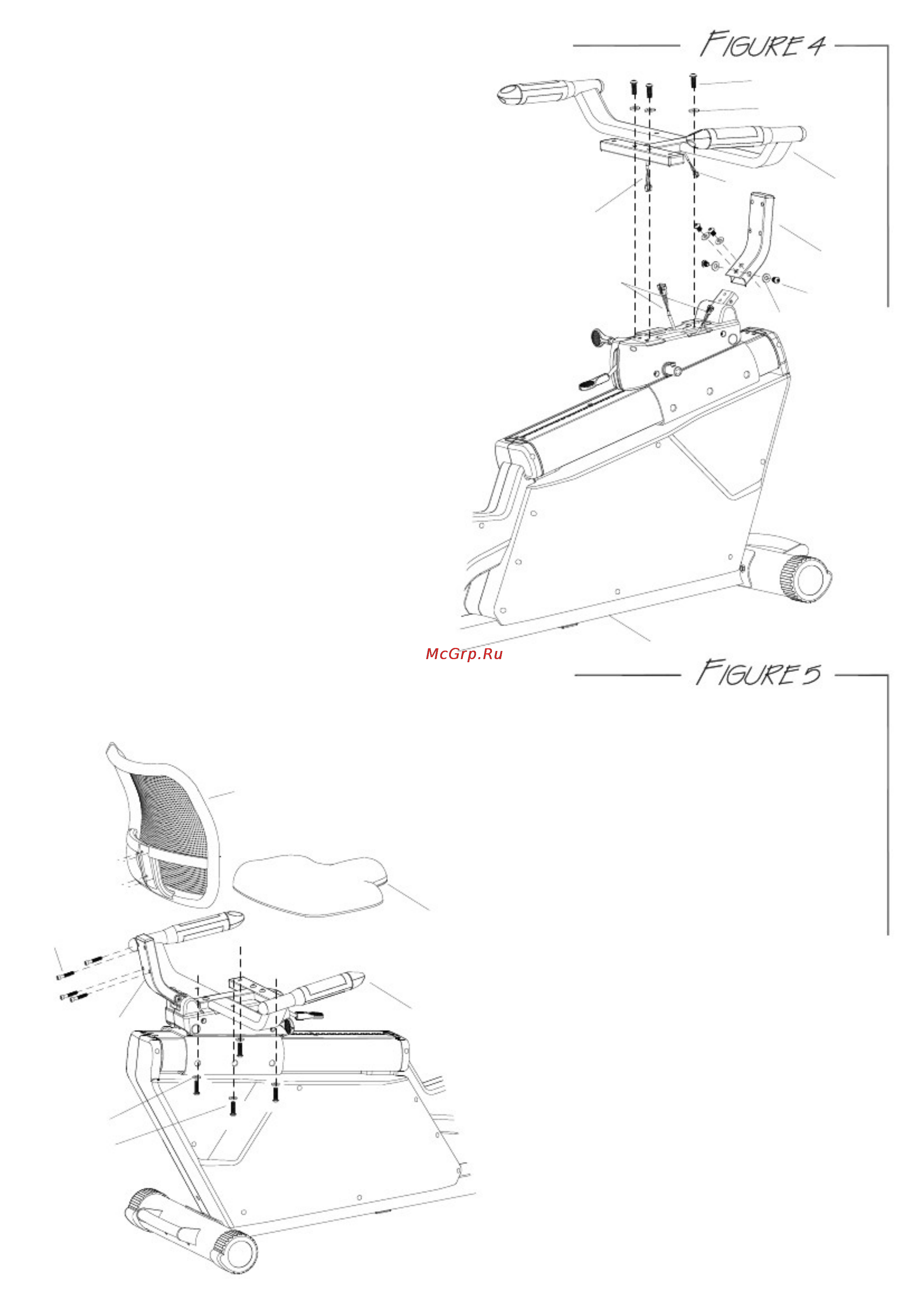

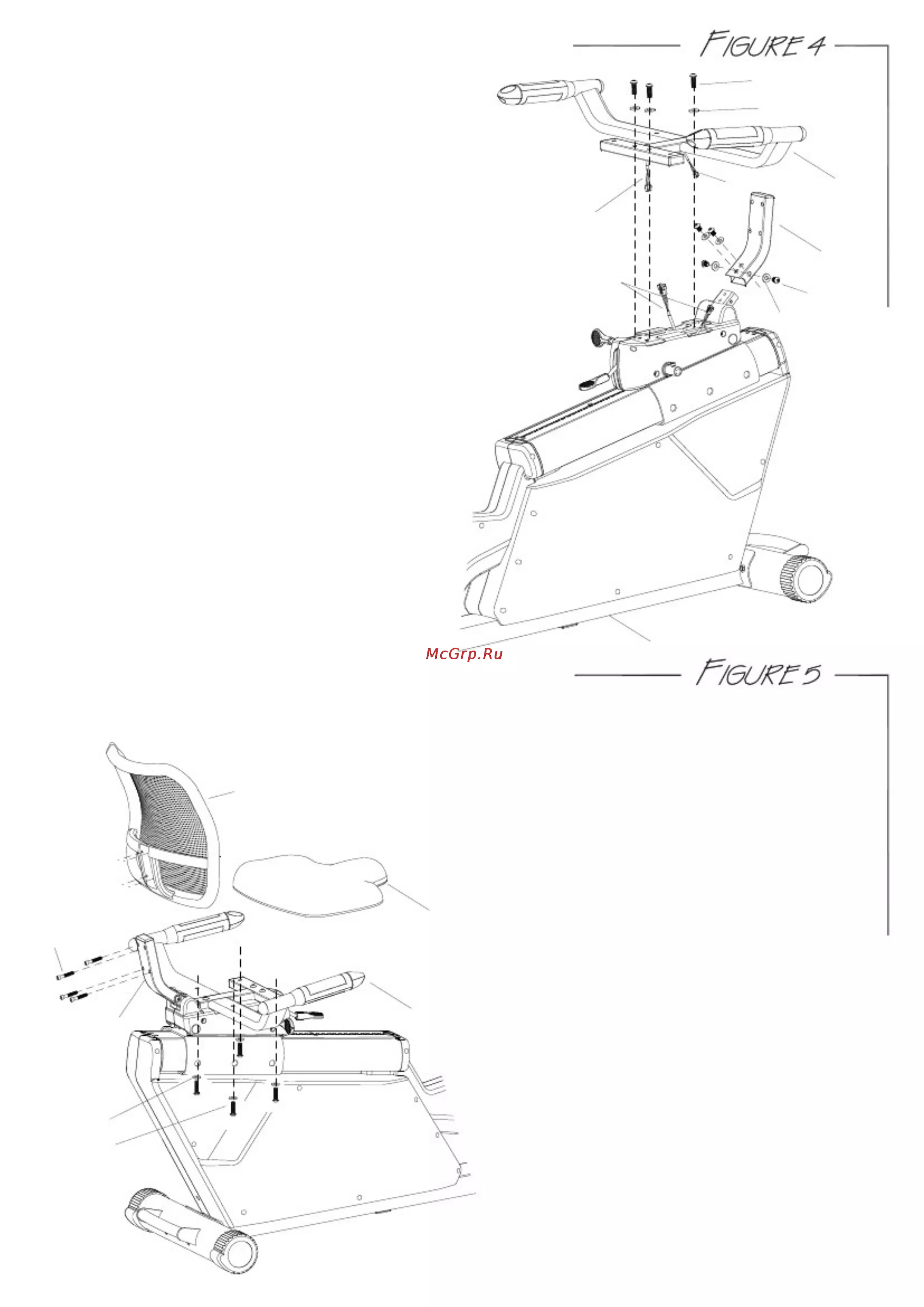

ШАГ
4
УСТАНОВКА ДЕРЖАТЕЛЯ ДЛЯ СПИНКИ И
БОКОВЫХ ПОРУЧНЕЙ
Прикрепите держатель для спинки (G) к раме (A) при помощи болтов (N4)
и шайб (N2).
Шаг 1. Соедините провода датчиков пульса (F5 & F4) с проводами (A2).
Шаг 2. Прикрепите боковые поручни (F) к раме (A) при помощи
демонтированных болтов (N16) и шайб (N2).
N16
N2
F
G
A2
N2
N4
F4
F5
A
ШАГ
5

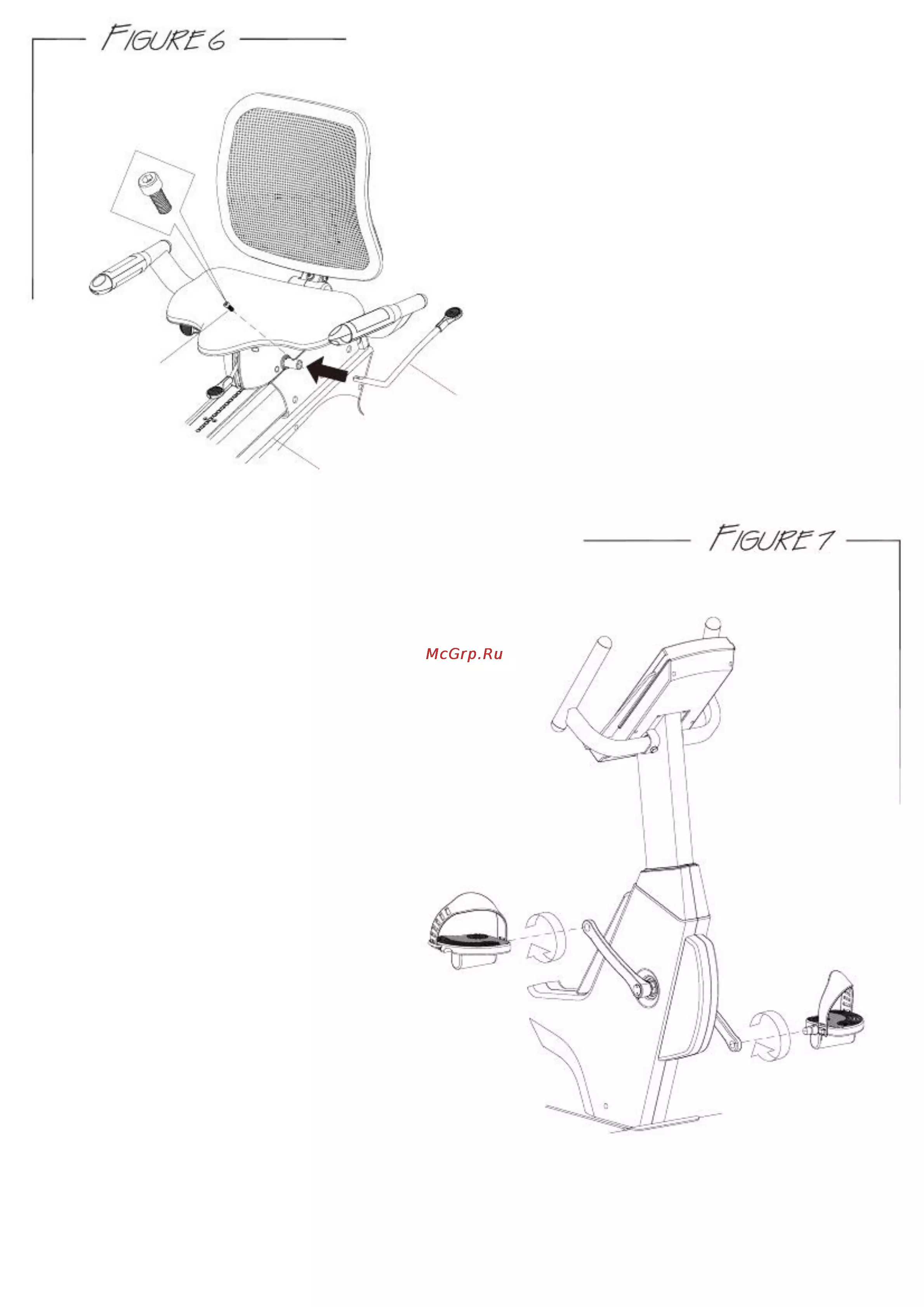

УСТАНОВКА СПИНКИ И СИДЕНИЯ
L
Шаг 1. Прикрепите спинку (L) к держателю для спинки (G) и
зафиксируйте при помощи болтов (N7).
Шаг 2. Установите сидение (K) в углубление между боковыми
поручнями (F) и зафиксируйте при помощи шайб(N2) и болтов(N10).
N7
K
G
F
N2
N10
