7
ШАГ 4 – Установка передней стойки и консоли
Открутите болты и гайки специальным ключом, установите рукоятки (B) на переднюю стойку
(E), закрепите консоль болтами (К09) и шайбами (К10). Подсоедините консоль (G) к рукояткам
(B), подключите провода ручных датчиков пульса, а также контрольный провод, протянутый
сквозь переднюю стойку. Закрепите консоль болтами (K05). Установите кожух стойки (H) на
стойку (E), соедините провода стойки и рамы и прикрепите собранную стойку (E) к раме (A) при
помощи болтов (K01), шайб (K02) и шайб (K03). Окончательно установите на место кожух
стойки (H).

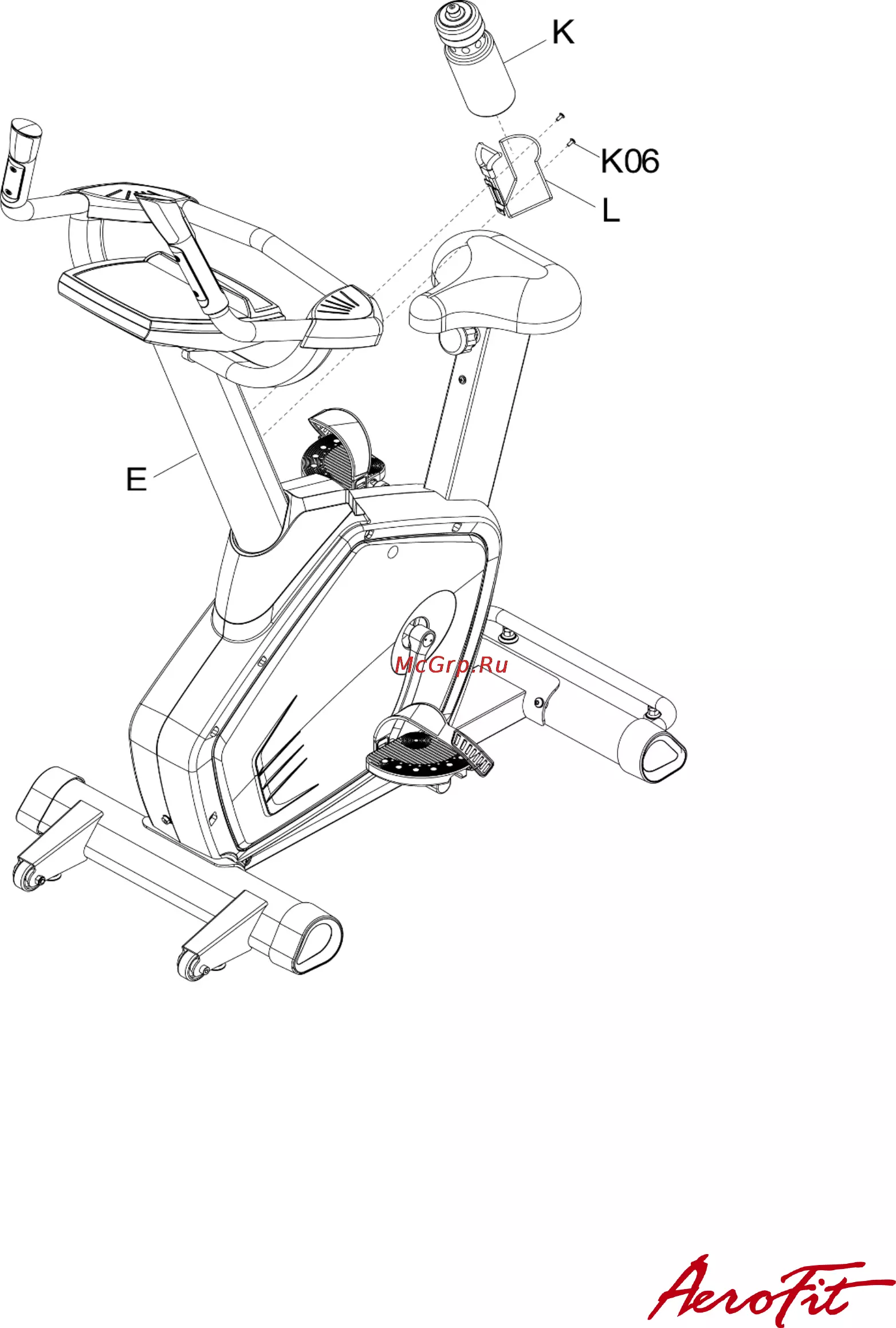

К09
К10
Рисунок
4-1
