─ 10 ─

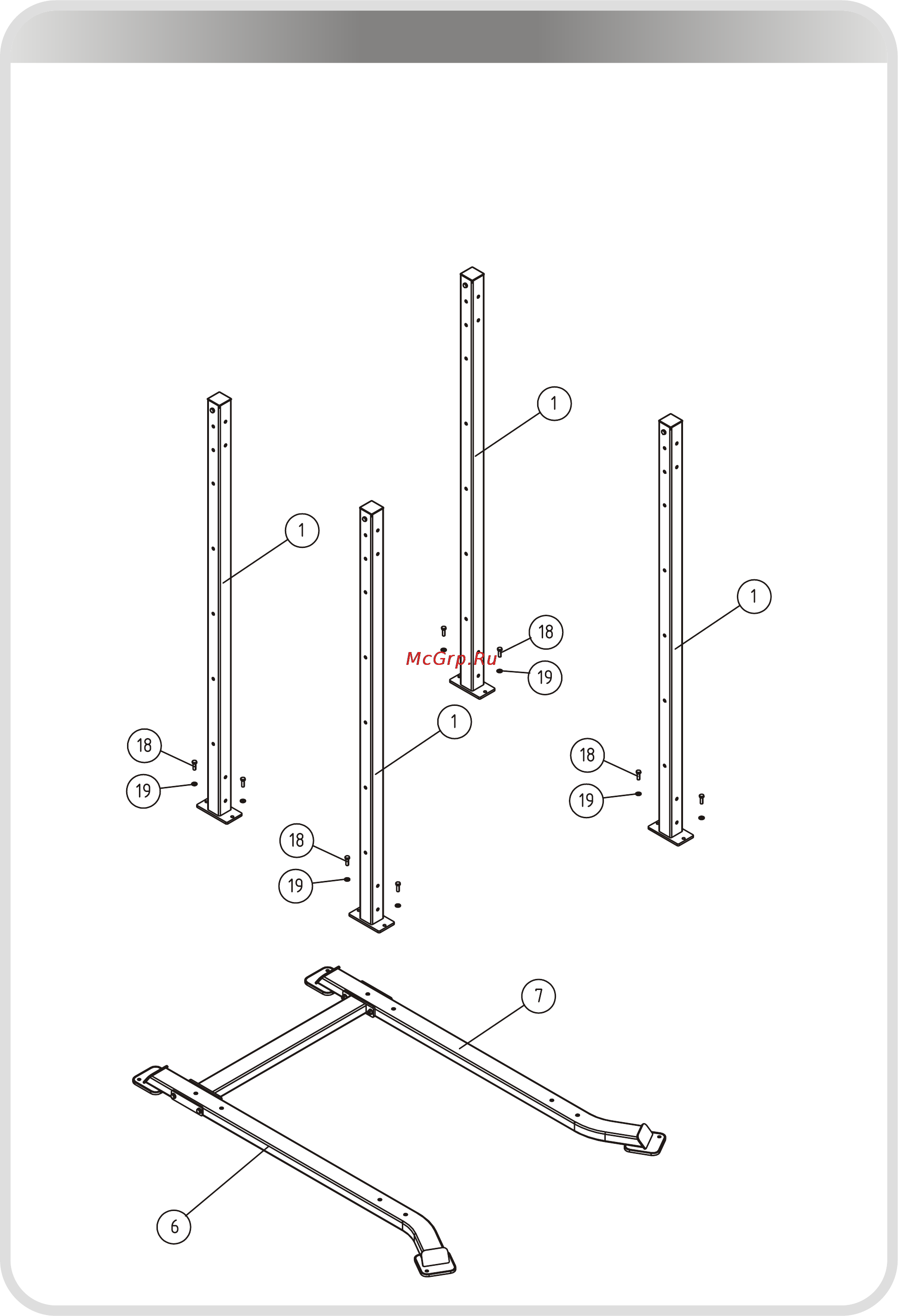

Assembly
Step 2
Attach four Upright Frame (#1) to Life Bottom Frame (#6) and Right Bottom
Frame (#7), using:
eight M12*35 SHCS (#18) eight Φ13*Φ24*1.5 Flat Washer (#19)
NOTE: DO NOT tighten the hardware.
